有人告訴我，人體的最佳環境在 21 ° C 到 30 ° C 之間，因此在 TI 的空調辦公室內——全年溫度設置為 23°C——條件非常適合提供最佳性能（至少，這是我老板告訴我的）。

然而，在北方的冬季，氣溫可能會降至 –20 ° C 或更低。即使穿著多層衣服，人體在這些條件下也不能很好地運作：它可以生存，但不能達到最佳性能。

人體并不是唯一受其操作條件影響的東西。集成電路在一定的溫度和電源電壓范圍內也能最好地工作。在這篇文章中，我將討論后者以及相關的欠壓鎖定 (UVLO) 功能。

電壓能走多低？

正如大多數電子工程師已經知道的那樣，許多集成電路都包含 UVLO 功能，當其電源電壓太低而無法正常運行時，該功能會禁用設備。如果沒有 UVLO 功能，在低電源電壓下，設備可能會做一些事情，但我們無法確定是什么。UVLO 功能可確保設備按照其規范運行或根本不執行任何操作。

除其他外，低電源電壓會導致：

· 偏置電路運行不正確。

· 帶隙產生錯誤的參考電壓。

· 邏輯功能失敗。

· 功率晶體管僅部分打開或關閉。

許多設備的 UVLO 閾值低于幾伏。老實說，令人印象深刻的是，設備在如此低的電源電壓下可以做任何事情。如果我們不相信我，請嘗試設計一個以 2V 工作的模擬電路，看看我們是怎么做的。

功率器件面臨的挑戰更大。當電源電壓低時，也許你可以打開和關閉一個功率 MOSFET，但你不能很快做到。通常，MOSFET 的導通電阻會增加，因?yàn)殡娫措妷禾投鵁o(wú)法產生足夠高的柵源電壓。

一些器件指定了推薦的電源電壓范圍以及 UVLO 閾值。只有當其電源電壓在此范圍內時，該器件才能實現全部性能。但是在 UVLO 閾值和建議的最小電源電壓之間會發生什么？TI 的一些功率器件仍在此范圍內工作，但未指定它們的性能。這意味著降壓轉換器仍然降壓，升壓轉換器仍然升壓，降壓-升壓轉換器仍然降壓、升壓或降壓-升壓，但可用的輸出功率可能小于器件能夠提供的最大功率。

在任務關鍵型應用中，UVLO 閾值通常高于建議的最小電源電壓——該器件僅在能夠?qū)崿F(xiàn)全部性能時才會開啟。這種方法導致了極其穩健的系統設計，但通常對于消費產品來說并不具有成本效益。這就像駕駛一輛在燃油油位低（但不是空的）時就停止工作的汽車。讓汽車仍然可以駕駛——盡管性能降低——比突然完全停止工作更有用。

圖 1 說明了典型功率器件的工作狀態。你可以看到：

· 在 V I < V IT (min) 的紅色區域中，器件不工作并消耗最小的電源電流。

· 在 V I > V REC (min) 的綠色區域中，器件以全性能運行。

· 在 V IT (min) < V I < V IT (max) 的灰色區域中，器件要么處于關閉狀態（紅色），要么處于工作狀態（黃色），但任一狀態取決于 UVLO 功能的精確閾值。

· 在 V IT < V I < V REC (min) 的黃色區域中，器件功能齊全，但其性能未在數據表中指定。

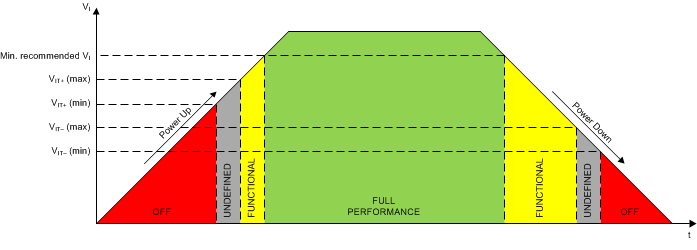

圖 1：典型的 UVLO 行為

請注意，上升和下降 UVLO 閾值是不同的。這是因?yàn)榫脑O(shè)計的 UVLO 功能具有滯后性。為什么？好吧，不僅比較器電路通常受益于遲滯，而且功率器件本質上往往會從上游電源中拉出大量電流。由于電源和它所供電的設備之間總是存在一些電阻，UVLO 比較器看到的電壓總是略低于上游電源的電壓（參見圖 2）。當電壓達到 UVLO 閾值時，器件關閉，流入其中的電流瞬間下降到幾乎為零，導致 UVLO 比較器看到的電壓立即增加（因?yàn)楫?dāng)輸入電流下降時，輸入電阻兩端的電壓降突然消失）。

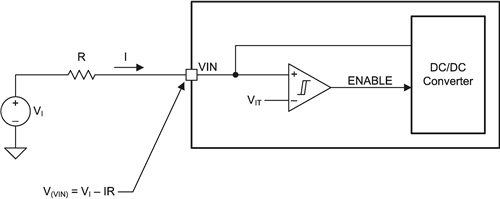

圖 2：具有 UVLO 功能的典型功率器件的等效電路

如果遲滯電壓小于 I×R，則在某些條件下，電源管理 IC (PMIC) 可以在最終永久關閉之前打開和關閉多次。充其量，這看起來很難看。在最壞的情況下，它可能會導致系統級問題。圖 3 和圖 4 是說明這種現象的范圍圖。

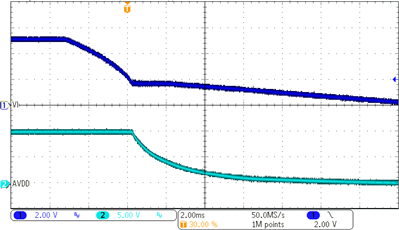

圖 3：低輸入電阻導致常規斷電行為

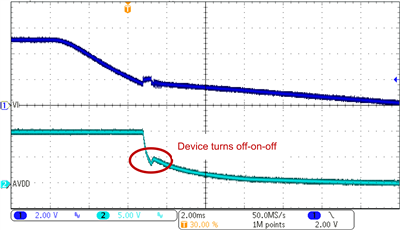

圖 4：高輸入電阻導致不規則斷電行為

下次我們?cè)O(shè)計應用電路時，請花點時間確保我們了解 UVLO 功能的工作原理。例如：

· 確保我們知道電路的上升和下降閾值及其滯后；

· 查看 UVLO 閾值和推薦的工作電壓范圍之間是否存在一個區域，在該范圍內設備可以運行但可能無法提供其所有指定性能。確保我們的應用程序可以處理該區域。

· 請記住，輸入電流乘以輸入電阻應小于 UVLO 滯后，以實現干凈的上電和斷電行為。
