基于ZigBee的無線室內人數統計系統設計

祁國鵬，何偉東，徐哲壯

(福州大學電氣工程與自動化學院，福建福州350108)

摘要：隨著我國人口的增長，室內公共資源(如圖書館、商場、教室等)的有限，性變得日益突出。因此，對于資源有限的公共場所進行實時的人數統計，有助于人們做出更加合理的資源分配，節約人們?cè)谂抨?duì)和尋找空間上消耗的大量時間。針對上述需求，設計了基于ZigBee的無線室內人數統計系統。該系統采用多組紅外傳感器組成人數信息的感知模塊，然后通過ZigBee無線組網來實時收集傳感器數據，并根據這些數據分析室內人數的變化情況，從而計算得到室內實時人數。實驗結果表明，該系統能夠有效統計室內人數信息，并具有低成本、低功耗、實時，性強等特點。

關鍵詞：ZigBee；無線傳感器網絡；室內人數統計；紅外傳感器

文章編號:2095-1302(2014)09-0010-03中圖分類號:TP393文獻標識碼：A

0引言

隨著人口的增長，我國城市室內空間有限性與人口眾多的矛盾日益突出，這個問題在公共場所的資源利用方面尤其嚴重。因此，在圖書館、博物館、商場、高校教室等資源有限且人員流動性強的公共場所進行人數統計顯得尤為重要：一方面，用戶可以根據各個場所的實時人數統計信息為自己的行程做出安排，節約了寶貴的時間；另一方面，公共場所管理人員也可以利用人數統計系統掌控各個場所的使用情況，做出更加合理的資源分配和場所安全等管理措施叫根據上述需求，本文的研究工作設計了基于ZigBee技術的無線被動式紅外傳感器,并通過ZigBee網絡收集多個傳感器的檢測信息，由此作出室內人數的精確統計。相比于現有的人數統計系統，本文設計的基于ZigBee的無線室內人數統計系統具有低成本、低功耗、實時性強等優點。

1系統的整體架構與功能

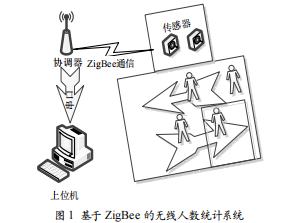

基于ZigBee的室內人數統計系統如圖1所示，主要包括感知系統、ZigBee網絡和上位機。系統利用部署在房間門口的兩個被動式紅外傳感器檢測人員進出信號，并通過ZigBee網絡將傳感器數據發送給協調器節點；協調器節點通過對比兩個傳感器檢測信號接收的先后順序，得到該房間人員出入情況，并由此計算出室內人數，并將實時人數統計結果通過串口發送到上位機進行保存和顯示。

2硬件設計

2.1傳感器采集模塊

傳感器采集模塊的設計是系統能否準確感知人員進出的基礎，該模塊主要由被動式紅外傳感器、BISS0001芯片、外部電路模塊、菲涅爾透鏡等部分組成。圖1所示是基于ZigBee的無線人數統計系統架構圖。

圖1中，被動式紅外傳感器能夠?qū)⑻綔y(cè)到人體發出的紅外熱輻射信號并轉換為電信號，經裝在探頭內的場效應管放大后向外輸出。被動式紅外傳感器已被證明能夠較好地探測到活動的人體，同時具有價格低廉、功耗低、安裝簡單等特點。

BISS0001是CMOS數模混合專用集成電路，具有獨立的高輸入阻抗運算放大器，內設延遲時間定時器和封鎖時間定時器，雙向鑒幅器可有效抑制干擾信號。BISS0001可與被動式紅外傳感器完美匹配，對采集的電信號進行處理。通過調節外接電路的電容和電阻可以得到適合各種場合的延時時間和高電平鎖存時間，由此保證統計結果的精確度。

由于被動式紅外傳感器本身可以感知的紅外熱信號距離通常在1m左右，難以滿足應用的需求。因此需要通過菲涅爾透鏡和放大電路的結合將信號放大70dB以上，由此擴大傳感器的檢測范圍。然而由于菲涅爾透鏡的外形和光學特性使得被動式紅外傳感器的感知范圍是具有較大角度的扇形區域，這使得傳感器極易受到周圍環境的干擾，同時也會影響兩個傳感器感知順序的判斷，因此本系統的傳感器模塊在菲涅爾透鏡的外圍包裹了不透光的物體，使得傳感器模塊能夠具有近似直線的感知區域。感知區域的實驗數據見表1所列。

2.2ZigBee通信模塊

ZigBee通信模塊主要由CC2530芯片、電源以及外圍模塊組成，具有數據收集、數據處理和無線通信等功能?；赯igBee的無線通信模塊具有組網便捷、能耗低、實時性強等特點叫

（1）CC2530芯片

CC2530是由TI公司推出的，適用于IEEE802.15.4、ZigBee和RF4CE等協議的標準芯片四。其結合了性能優良的RF收發器、工業增強型8051CPU、系統內可編程閃存、8KBRAM和許多其他強大的功能，同時還提供了業界領先的Z-Stacktm協議棧吧為用戶提供了一個強大和完整的ZigBee解決方案。

（2）電源

本系統的電源采用1300mAh、3.7V的主流鋰電池，相比一般干電池具有能量高、使用壽命長、額定電壓高、自放電率低、充電快速、質量輕等優點，預期使用壽命在1年以上,能夠有效減小經常更換電池帶來的不便。

（3）ZigBee通信模塊

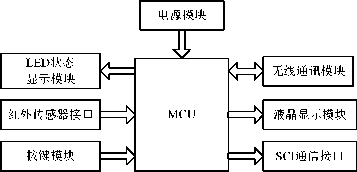

ZigBee通信模塊的主要外圍模塊包括：傳感器采集模塊（用于采集被動式紅外傳感器的數據）;按鍵模塊（主要用于模塊的現場調試和維護）；運行狀態顯示模塊（即液晶屏幕，用于顯示ZigBee節點的實時數據以及現場調試和維護）；SCI串行通信模塊（用于完成ZigBee模塊與上位機之間的數據傳輸）。圖2是無線傳感器的硬件框圖。

3軟件設計

本系統的軟件設計主要包括：數據收發、數據分析、上位機數據顯示三個部分：

3.1數據收發流程

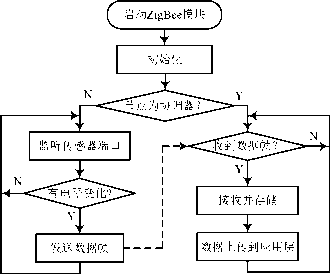

本系統的數據收發流程如圖3所示，通常在啟動ZigBee模塊后，系統首先進行初始化，由協調器建立、維護ZigBee網絡，而終端設備和路由節點則捜索并加入該網絡，成為子節點。子節點周期性地監聽傳感器模塊的信號，當采樣電平發生變化，子節點把本地網絡地址和采樣的傳感器數據打包，調用消息發送函數，將數據包發送給協調器節點，向協調器通知本地傳感器數據變化。協調器節點接收到數據幀，在MAC層校驗數據幀正確后，解析數據包，把提取出來的數據存儲到消息隊列，并上傳到應用層，產生信息接收事件，等待系統處理該事件。

圖2無線傳感器＞硬件框圖

圖3數據收發流程

3.2數據分析流程

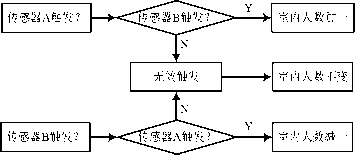

協調器在接收到子節點發送的數據包后，提取并存儲信號幀中的數據。系統讀取數據幀中節點的網絡地址，判斷是A節點或是B節點的數據，隨后將傳感器的電平變化數據存儲到相應的FIFO隊列中。系統根據隊列中采樣數據變化的情況,將兩個節點的采樣結果和先后順序進行對比，由此判斷室內人員的進出，并修改系統當前的統計人數。人數統計的具體算法如圖4所示。

圖4室內人數統計算法

3.3上位機數據顯示

每當人數發生變化時，協調器節點便會通過串口將當前人數統計信息發送給上位機PC機。上位機軟件則對這些信息進行存儲和處理、并將信息顯示在上位機的監視窗口。

4系統實驗

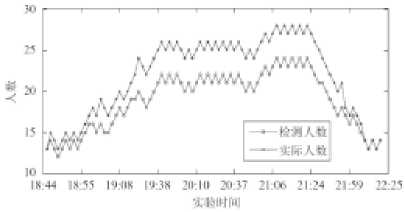

根據公共場所人流的典型特征，我們選取容量大約為70人的高校教室作為實驗對象，在該教室前后門兩個進出口通道安裝本文所設計的無線人數統計系統進行實驗。實驗時間從18點44分開始到22點20分結束，在實驗過程中利用筆記本電腦做為上位計算機，分別通過人工和系統同時記錄室內人員的流動情況，實驗記錄的數據包括：實際教室人數、上位機顯示的教室人數、人數發生變化的時刻等。測試數據結果如圖5所示。由實驗數據可知，本系統在近4個小時的實驗過程中運行穩定，測量結果和實際數據基本吻合。

圖5室內人數統計結果

5結語

本文闡述了基于ZigBee的無線室內人數統計系統的基本原理和軟硬件設計方案，并通過實驗結果驗證了系統的可行性。實驗結果表明本文所設計的基于ZigBee的室內人數統計系統能夠有效地統計室內人數的變化情況，具有較強的實用價值。
