熱電偶放大電路圖(ISO122P/124、INA101)

時間：2008-06-30 22:48:14

關鍵字： INA ISO 熱電偶 A10

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀] 如圖所示為由ISO122P／I24與儀表放大器INA101、基準電壓源REF102構成的具有地環路消除、冷端補償和高標度端熄滅的熱電偶放大電路。熱電偶在現場檢測溫度，將溫度信號轉換為電壓信號，經過儀表放大器INA101放大后送到

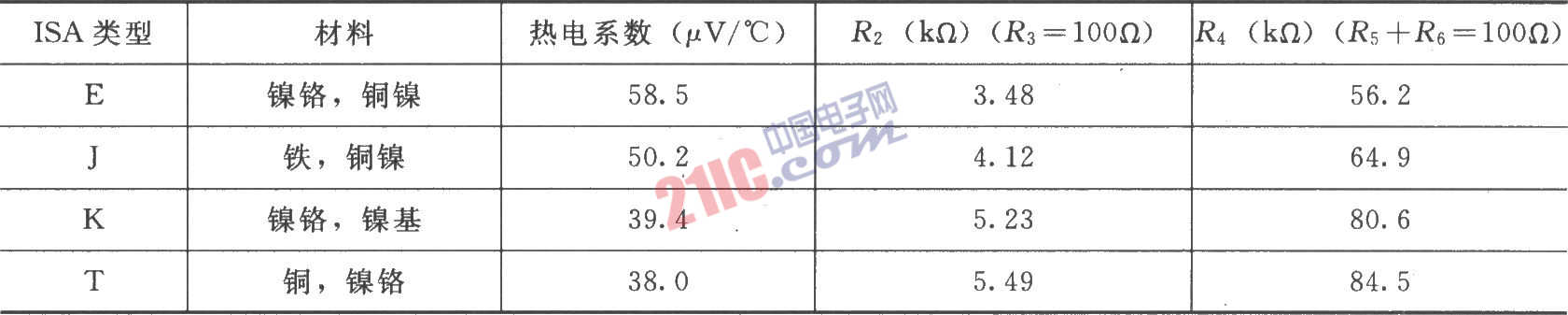

如圖所示為由ISO122P／I24與儀表放大器INA101、基準電壓源REF102構成的具有地環路消除、冷端補償和高標度端熄滅的熱電偶放大電路。熱電偶在現場檢測溫度，將溫度信號轉換為電壓信號，經過儀表放大器INA101放大后送到ISO122P／124，由ISO122P／124隔離放大后輸出。其中電阻RG用于設置INA101的增益。該電路的特點是熱電偶與ISO122P／124副邊的“地”相連接，即形成同電位，由此消除地環路造成的干擾。采用二極管1N4148作為熱電偶冷端補償，1MΩ電阻構成高端熄滅電路。ISA的類型及參數見下表。
