鉑熱電阻信號調理器ADT70ADT70在電阻應變儀中的應用電路圖

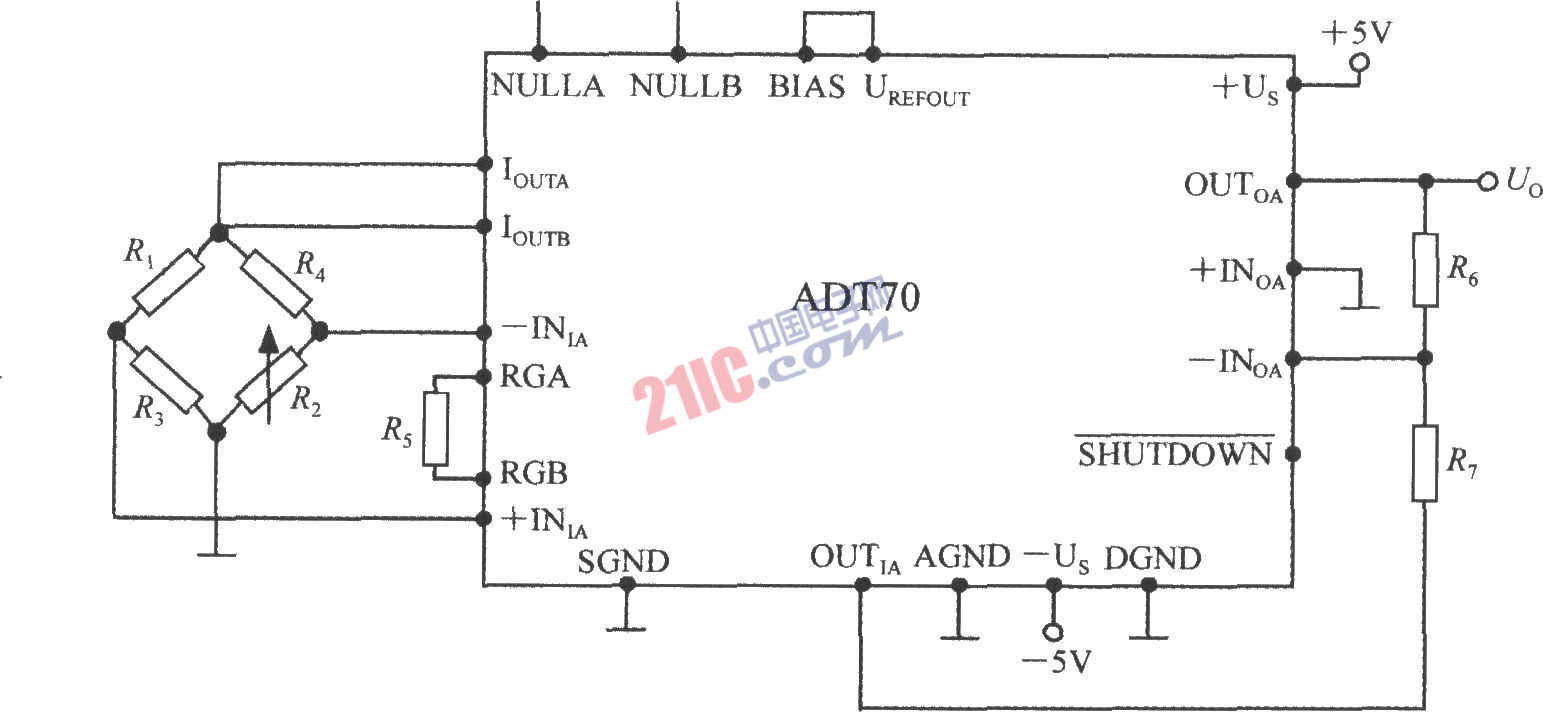

ADT70在電阻應變儀中的應用電路如圖所示。測量電橋由溫度補償片R1、測量應變片R2、無感線繞電阻R3和R4組成，它們的標稱值均為1kΩ。橋路工作電流由IOUTA和IOUTB端提供，通過每個橋臂的電流為1mA。不受外力時預先把電橋調平衡。當試件受到外力而產生形變時，測量應變片的電阻值發生變化，使電橋失去平衡，從電橋?qū)蔷€上就輸出微弱的電壓信號△u，有公式:
式中，E為供橋電壓?！鱱經過A1和A2兩級放大后，獲得輸出電壓，送至數字電壓表。應變儀的總增益及儀表的標定，可通過調節R5、R6和R7的電阻值來設定，最終使數字電壓表直接顯示應變值?？紤]到各橋臂電阻有一定的偏差，另外受接觸電阻和引線電阻的影響，均會導致電橋的原始狀態不平衡，產生初始輸出電壓，實際應用時還應在測量電橋中增加電阻調平衡電路。
