W723組成的開關式恒流源應用電路
[導讀] 如圖所示是用W723多端可調式正集成穩壓器組成的固定電流開關穩壓器應用電路，輸出電流1A。圖示電路中，W723的參考基準電壓(約7.2V)通過R1、R2分壓使大約3V的電壓加至同相輸入端，同時還經過電阻R3、R4分壓后加至

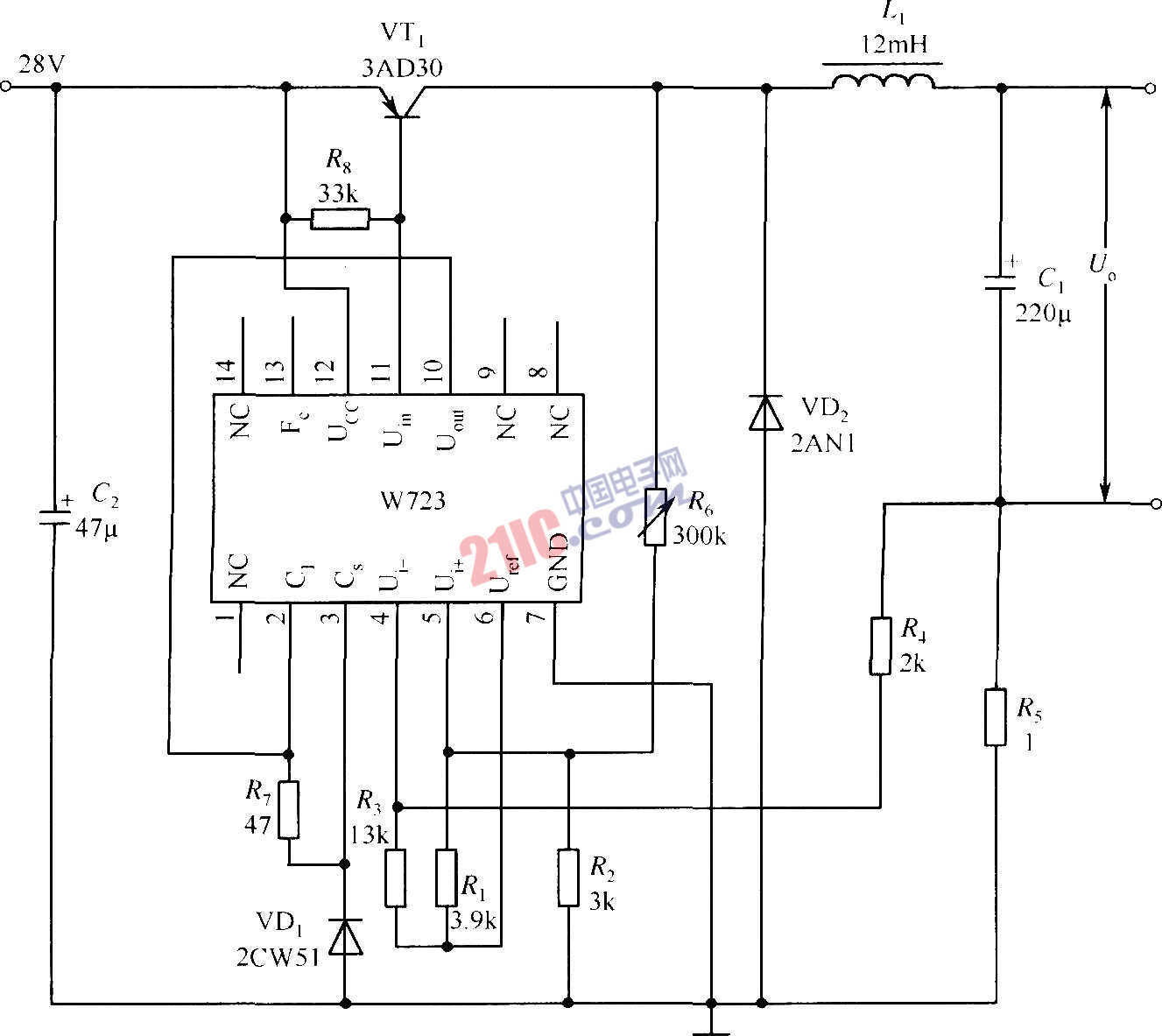

如圖所示是用W723多端可調式正集成穩壓器組成的固定電流開關穩壓器應用電路，輸出電流1A。圖示電路中，W723的參考基準電壓(約7.2V)通過R1、R2分壓使大約3V的電壓加至同相輸入端，同時還經過電阻R3、R4分壓后加至反相輸入端，R4的低端又和分流電阻R5相連。當反相和同相輸入端近似平衡時，分流電阻R5上的壓降為1V左右。R6用于調節輸出紋波電流的。當電路的反饋電流增加時，穩壓單元的輸出級導通，W723的Uin端有12mA的電流脈沖，驅動晶體三極管VT。穩壓二極管VD1用來偏置穩壓單元的輸出級，而二極管VD2是用來消除反向尖脈沖的。電容C1和電感L組成濾波器，以便平滑開關輸出波形。電路的最高工作頻率取決于負載的大小，一般為20kHz。
