[導讀] KJ005是KJ006的一種特殊情況。沒有白生電源，不能直接用于交流供電的場合。該器件主要適用于雙向可控硅或反并聯可控硅線路的交流相位控制。需外加同步信號和外接直流工作電源。具有鋸齒波線性好、移相范圍寬、控
KJ005是KJ006的一種特殊情況。沒有白生電源，不能直接用于交流供電的場合。該器件主要適用于雙向可控硅或反并聯可控硅線路的交流相位控制。需外加同步信號和外接直流工作電源。具有鋸齒波線性好、移相范圍寬、控制方式簡單、有交互保護、輸出電流大等優點。是交流調光、調壓的理想器件。同樣也適用于半控或全控橋式線路的相位控制。電參數如下：電源電壓：外接直流電壓+15V，允許波動±5％(±10％功能正常)。電源電流：≤l2mA。同步電壓：≥l0V。同步輸入端允許最大同步電流：6mA(有效值)。移相范圍：≥l70°(同步電壓220V，同步輸入電阻51kΩ)。移相輸入端偏置電流≤l0μA。鋸齒波幅度：≥7～8.5V。輸出脈沖： a．脈沖寬度：l00μs～2ms(通過改變脈寬阻容元件達到)。 b．脈沖幅度：>13V(電源電壓l5V時)。 c．最大輸出能力：l00mA(吸收脈沖電流)。 d．輸出反壓：BVceo≥18V(測試條件：Ie≤l00μA)。正負半周脈沖相位不均衡度≤±3°。 KJ005采用雙列直插l6腳封裝，如下圖所示。
對不同的電網電壓，KJ005電路同步限流電阻Rl的選擇按下式計算：

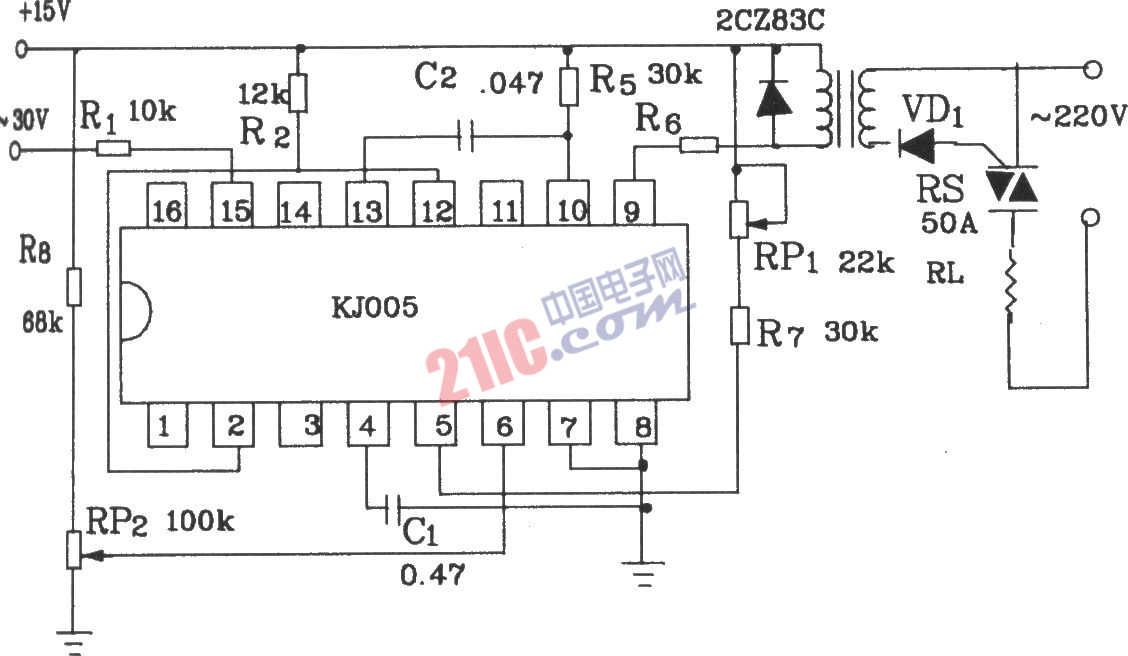

KJ005外電路接線圖:
在輸出電流需擴大時,接法如下圖所示:
