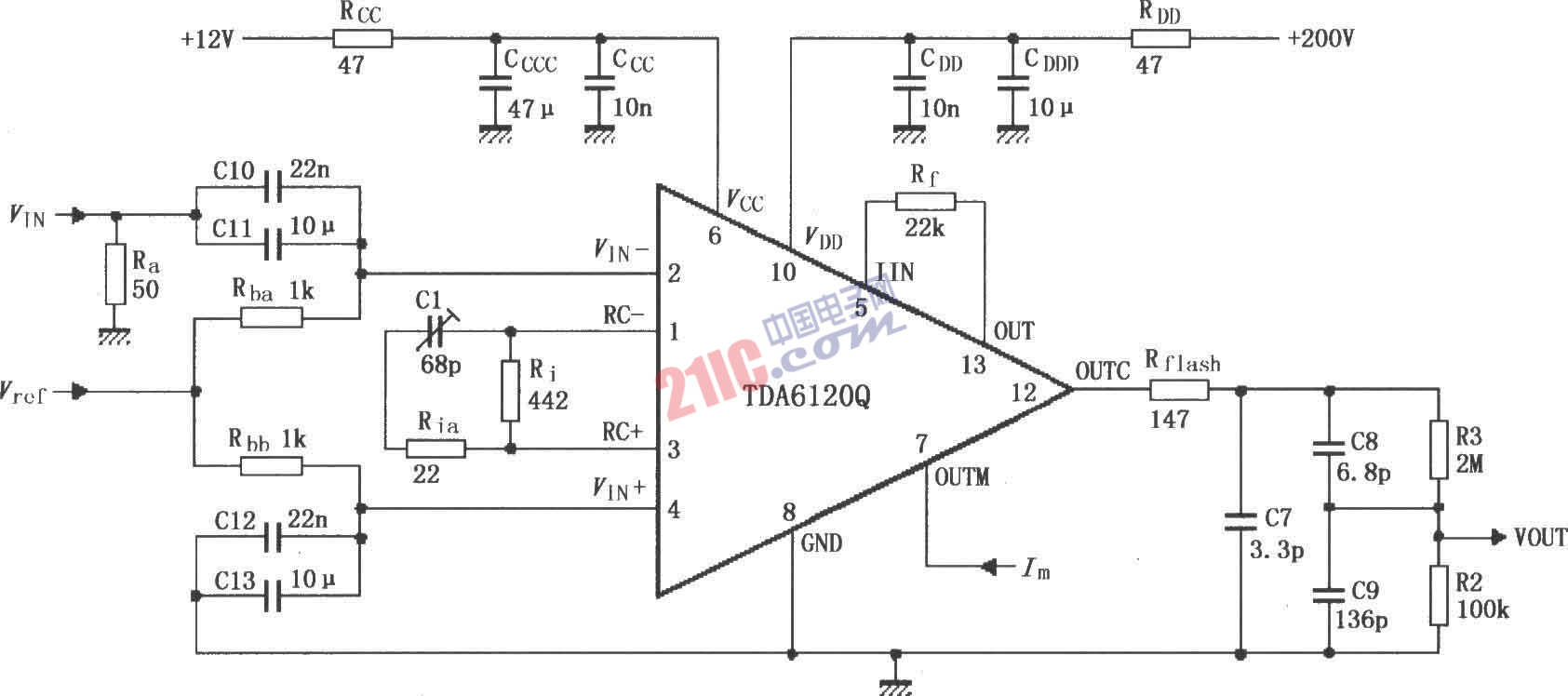

如圖所示為TDA6120Q的具有反饋因數1/83的測試電路。輸入信號Vi經由Ra、C10、C11組成的輸入網絡進入TDA6120Q的2腳,2腳與4腳分別是內部差分輸入級的反相輸入端和同相輸入端,放大后的信號從12腳輸出,經過由Rflash、R2、R3、C7、C8、C9組成的網絡輸出。13、5腳之間電阻Rf為反饋網絡,起擴大輸出動態范圍作用。1、3腳之間電阻Ri、Rin及電容C1構成預加重網絡。輸出端電阻Rflash作為陰極放電保護,當高電壓放電時,起到限制電流和限制電壓作用。Vcc(6腳)、VDD(10腳)必須加去耦電容,去耦電容由高頻特性好的瓷介電容與電解電容并聯組成。
