Vivado中FFT IP配置及應用
掃描二維碼
隨時隨地手機看文章
01
FFT簡介
快速傅里葉變換 (Fast Fourier Transform，F(xiàn)FT), 即利用計算機計算離散傅里葉變換（DFT)的高效、快速計算方法的統稱，簡稱FFT。DFT是實現了從頻域（頻域分析往往比時域分析更優越）對信號與系統進行分析。然而，隨著序列長度的增加，計算量也顯著增加，對于計算機而言，處理時間就越長，消耗的資源也就越多。
忘了什么是傅里葉變換的同學，趕緊拿出《信號與系統》翻一下。實在沒書，找度娘。對于連續時間信號f(t)，定義式如下：
傅里葉變換：
傅里葉逆變換：
信號處理領域大名鼎鼎的傅里葉變換，正式由傅里葉提出的，不得不說，實在太偉大了，頂禮膜拜。
在信號處理中，由于計算機通常只能處理數字信號，因此通過對連續信號進行采樣離散化，進而有了離散傅里葉變換。
話不多說，直入主題，首先把DFT公式搬出來：
原信號x(t)的采樣信號x[n]也可以用X[K]來表示：
1965年，庫利和圖基提出了快速傅里葉變換(FFT)算法，采用這種算法能使計算機計算DFT所需要的乘法次數大為減少，特別是被變換的抽樣點數N越多，FFT算法計算量的節省就越顯著。
常用計算方法：
時間抽取算法：令序列的長度為N（2的冪），可以將時域序列x(n)分解為兩部分，一是偶數部分x(2n)，另一部分是計數部分x(2n+1)，于是信號序列x(n)的離散傅里葉變換可以用兩個N/2抽樣點的離散傅里葉變換來辨識核計算。
頻率抽取算法：按照頻率吧抽取的FFT算法是將頻域信號序列X(k)分解為奇偶兩部分，但算法仍然是由時域信號序列開始逐級計算，同樣把N點分成N/2點計算FFT。
02
FFT原理
FFT是DFT的快速算法，可以將一個信號從時域變換到頻域。很多時候信號在時域很難進行信號特征分析，變換到頻域后，就很容易看出信號的頻率、功率、相位等特征信息。更多詳細的解釋，可移步看這里深入淺出的講解傅里葉變換（真正的通俗易懂）或者在CSDN中閱讀深入淺出解釋FFT系列（非公眾號文章，超鏈接失敗，抱歉，可去CSDN看原文博客），講得比較清楚透徹，不愧是10年碼齡的巨佬。在這里我就不再贅述了。
03
FFT IP Core使用
-
概述
以Xilinx Vivado設計套件中提供的FFT IP為例，簡要說明如何進行FFT IP配置和設計。
FFT Core用于計算N點的DFT或IDFT，N=2m，m=3~16。對于計算FFT，有三種算術選項用于計算FFT：
-
全精度無縮放算法
-
定點縮放，提供縮放表
-
塊浮點（運行時調整縮放）
對于N點大小，可對正向/逆向變換、縮放表循環前綴進行配置。
提供四種可選架構：
-
Pipelined Streaming I/O
-
Radix-4 Burst I/O
-
Radix-2 Burst I/O
-
Radix-2 Lite Burst I/O
-
端口描述

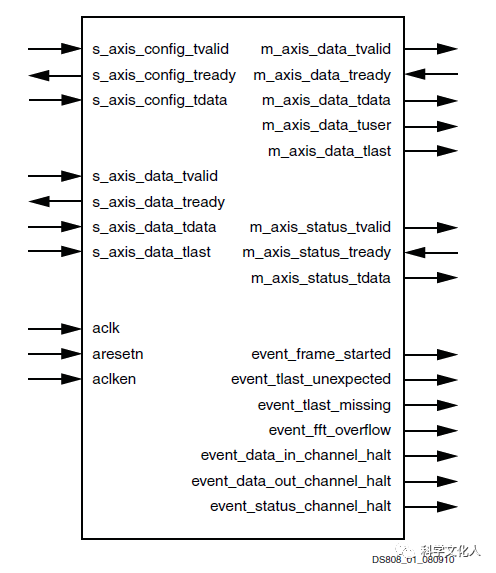

FFT IP Core的端口如圖1所示，對端口的描述，參考產品指南PG-109-XFFT.pdf。
圖1 FFT端口
-
FFT IP配置
舉個栗子：單通道，512點，Radix-2,Burst I/O，定點數，縮放，取整模式Truncation，輸入數據位寬16bit，相位因子位寬16，自然序輸出，無循環前綴。

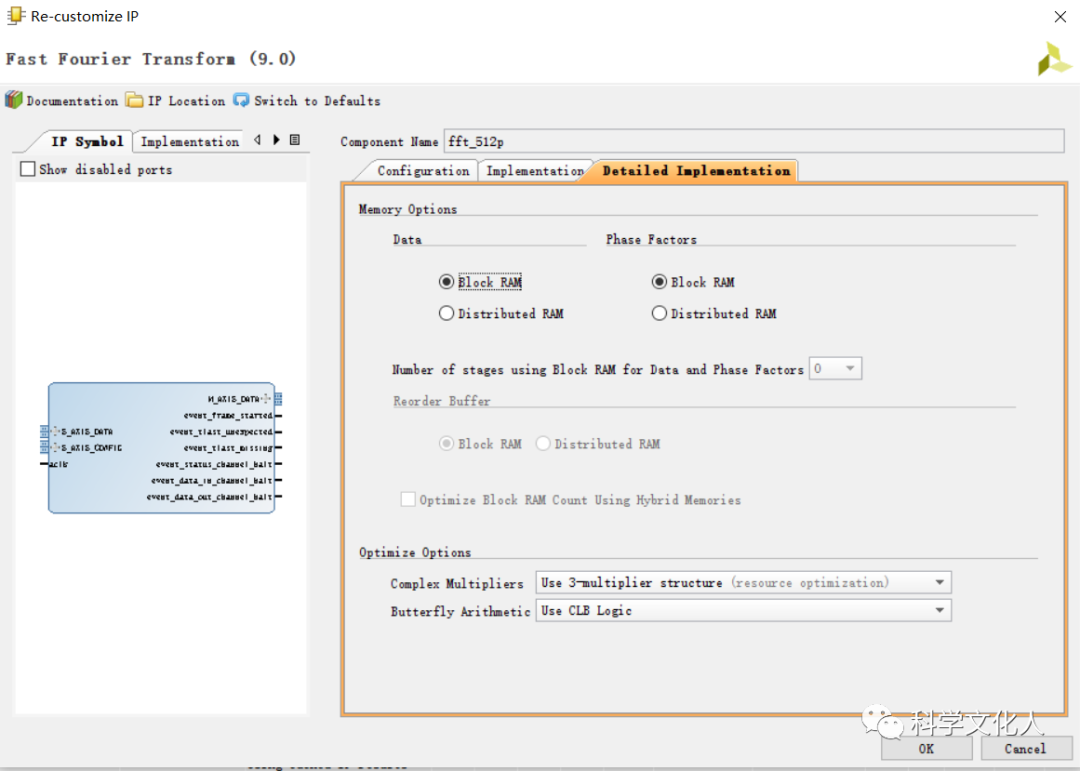

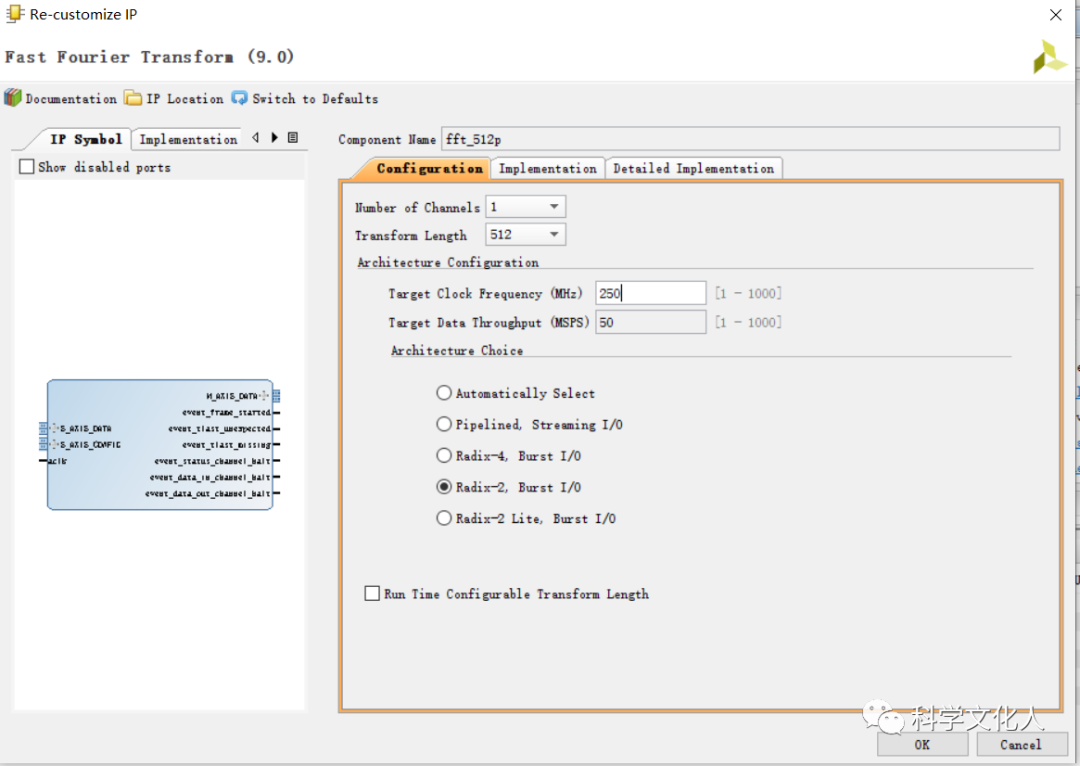

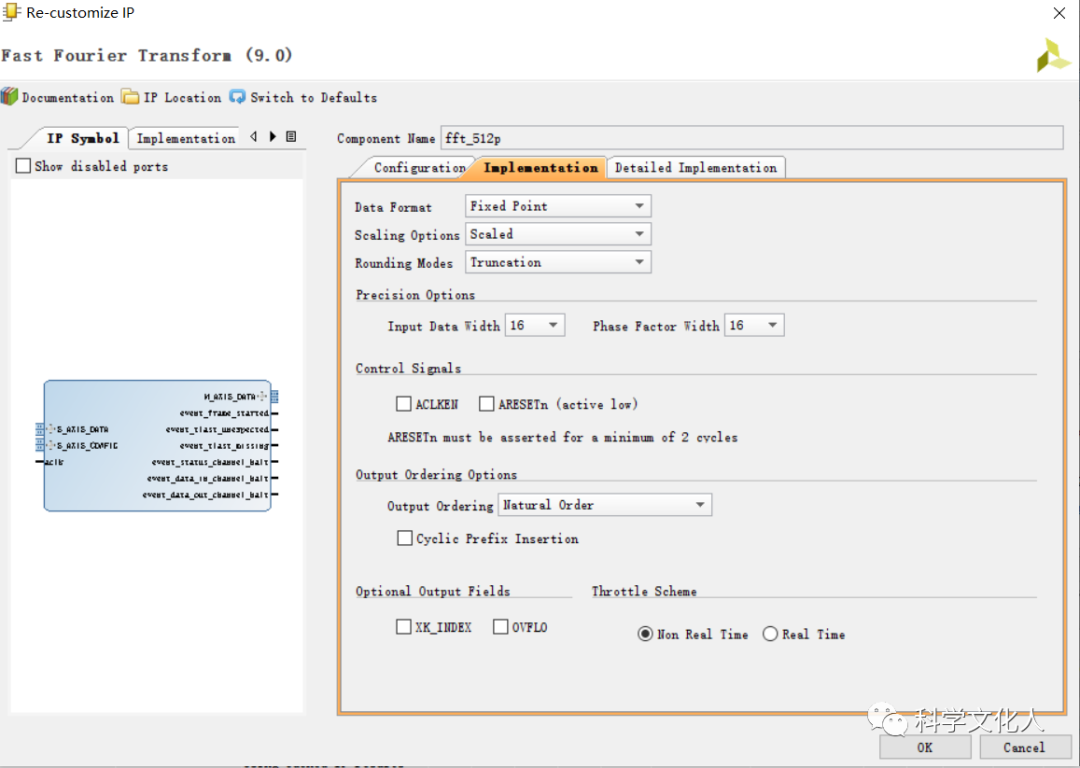

在Vivado中創建工程后，在工程管理器下的IP Catalog中選擇并配置FFT IP，在IP配置向?qū)У闹敢?，依次進行相關參數的配置，如圖2所示。配置通道數，變換長度，實現架構，數據格式，縮放，取整模式，數據呼出順序，是否插入循環前綴（CP）等。
圖2 FFT IP配置

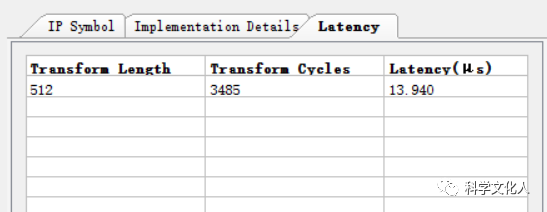

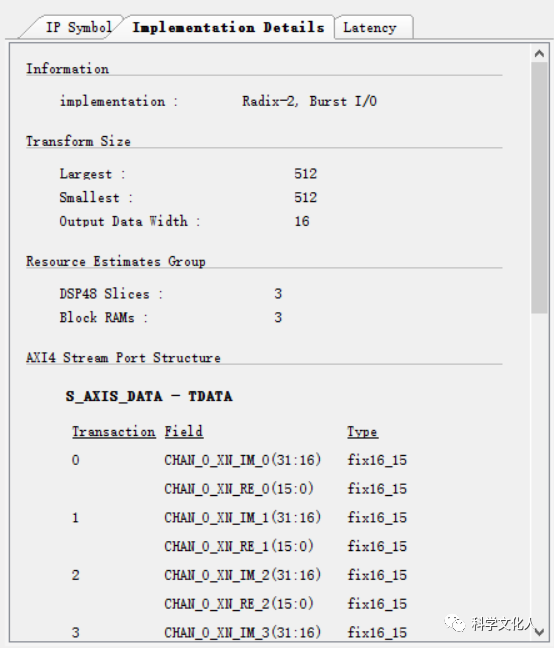

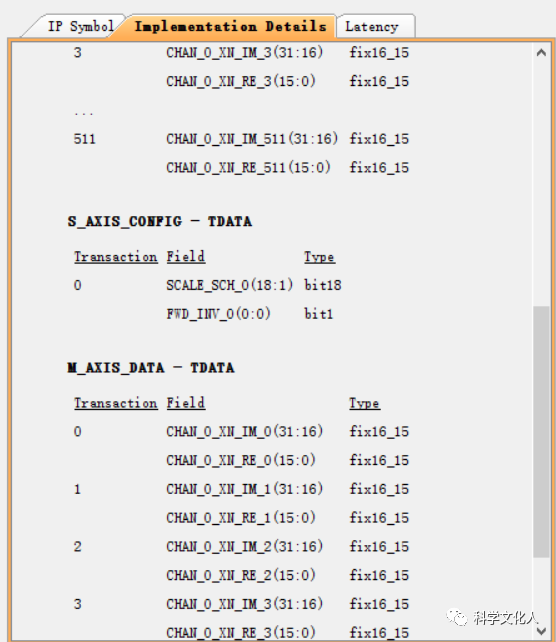

在向?qū)б晥D左側，可查看IP端口框圖，實現詳情以及時延信息，如圖3所示。這里需要注意輸入輸出數據的格式以及配置通道數據的格式。
圖3 查看IP實現信息
配置完成后，輸出生成定制FFT IP，最后再將其實例化到工程模塊中。
-
AXI-Stream注意事項

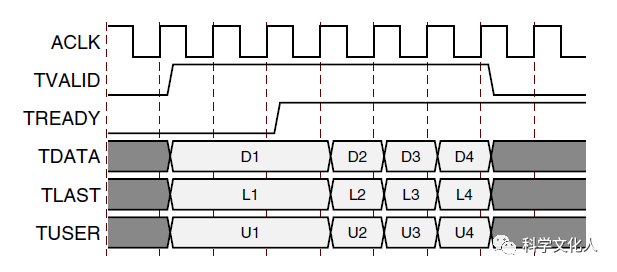

該IP的端口采用了標準的AXI-Stream協議，數據傳輸基本握手，如圖4所示。
圖4 AXI-Stream信道數據傳輸
-
AXI信道規則
所有的TDATA和TUSER字段被打包成小端格式，也就是一個子字段的第0位與TDATA或TUSER的第0位對齊。
字段不包括在TDATA或TUSER中，除非以這種方式配置了核它需要字段出現。例如，如果核心配置為有一個固定的點大小，沒有位分配給指定點大小的NFFT字段。
所有的TDATA和TUSER矢量都是8bit的整數倍。
-
配置通道
配置通道端口信號如表1所示。
表1 配置通道端口信號
| 名稱 | 寬度 | 方向 | 描述 |
| s_axis_config_tdata | 可變 | I | 承載配置信息：CP_LEN，FWD/INV,NFFT和SCALE_SCH |
| s_axis_config_tvalid | 1 | I | 由外部主機輸入，指示當前數據可用 |
| s_axis_config_tready | 1 | I | 由從機輸入，指示從機可接收數據 |
表2 TDATA字段接口定義
| 字段名稱 | 寬度 | Padded | 描述 |
| NFFT | 5 | yes | 轉換點數：NFFT為最大轉換點數或者更小點數。例如，一個1024點FFT可以計算1024點，512點，256點等。該值為log2(point_size) |
| CP_LEN | Log2(最大point_size) | no | 循環前綴長度：CP_LEN可以是0到（point_size-1）的任意值，該值僅在循環前綴插入有效 |
| FWD_INV | 1 | no |
FWD_INV=1，表示FFT運算； FWD_INV=0，表示IFFT運算。在多通道中，bit0(LSB)表示通道0配置，bit1表示通道1配置，以此類推。 |
| SCALE_SCH |
流水線I/O和Radix-4 I/O架構：2×ceil(NFFT/2) Radix-2突發 I/O和Radix-2Lite I/O架構：2×NFFT |
no |
縮放方案： （1）對于突發I/O架構，每級縮放因子由2bit定義，縮放因子可以為3，2，1，0，代表右移bit數。例如，對于N=1024點，Radix-4突發I/O的縮放因子為[1 0 2 3 2],對于N=128點，Radix-2突發I/O或者Radix-2 Lite突發I/O架構，可能的縮放方案[1 1 1 1 0 1 2] （2）對于流水I/O架構，縮放因子由每對Radix-2運算級定義，也是采樣2bit位寬。例如，NFFT=256，可能的縮放因子為[2 2 2 3]，當N不是4的冪次時，最后一級最大bit為1bit。例如，N-512，可能的縮放方案[0 2 2 2 ]或者[1 2 2 2]，但是[2 2 2 2 ]是非法的，因為此時縮放因子的MSB位只能是00或01. |

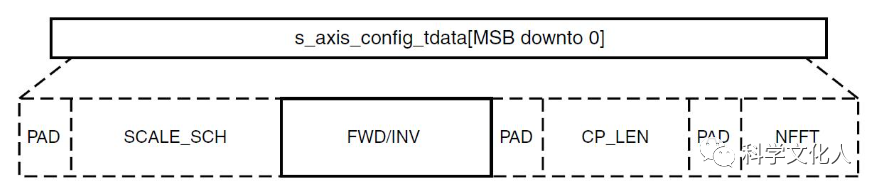

TDATA數據格式如圖5所示。
圖5 config_tdata數據據格式
其中，NFFT設置情況，如表3所示。需要注意的是，如果選項runtime configurable transform length被選后，變換點大小才可以在配置通道的NFFT字段進行設置。
表3 NFFT設置
|
NFFT[4:0] |
Transform size(N) |
|
00011 |
8 |
|
00100 |
16 |
|
00101 |
32 |
|
00110 |
64 |
|
00111 |
128 |
|
01000 |
256 |
|
01001 |
512 |
|
01010 |
1024 |
| 01011 |
2048 |
| 01100 |
4096 |
|
01101 |
8192 |
|
01110 |
16384 |
|
01111 |
32768 |
|
10000 |
65536 |
-
正反變換及縮放
FWD_INV=1時，正向變換；FWD_INV=0時，逆向變換。
對于FFT/IFFT各級縮放，在不同的實現架構中，縮放因子的設置有所不同。可參考表2 或者產品指南：PG109-xfft.pdf文檔ch.4操作理論的Run Time Transform Configuration部分。
-
循環前綴（CP）
將輸出結果的尾部復制到頭部，輸出順序要選擇自然序。插入循環前綴，可逐幀設置，不用打斷幀處理進程。
-
補充：定點數
在FPGA處理過程中，常常要對浮點數進行定點化處理。Matlab中提供了一個非常方便的定點化函數fi。
fi(data,s,w,f) 各參數的定義：
s:signed or unsigned 標志；
signed: 包含符號位；
f:定點小數精度。

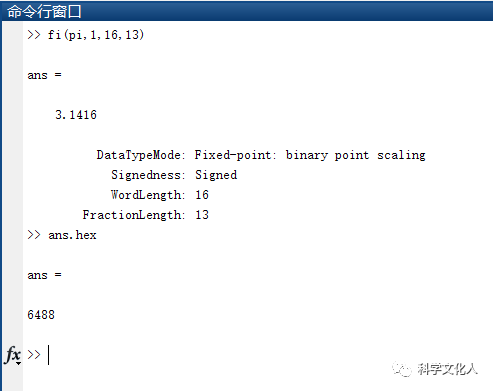

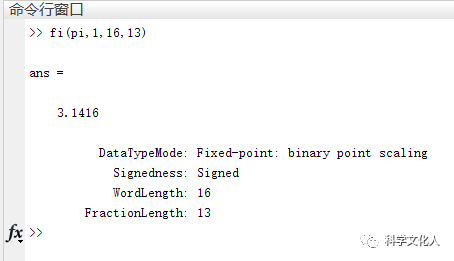

例如：在命令行輸入fi(pi,1,16,13),回車，如圖6所示。
圖6 浮點數定點
查看定點后的數據， 命令行輸入ans.hex，顯示十六進制數6488，如圖7所示。
圖7 定點16進制數據

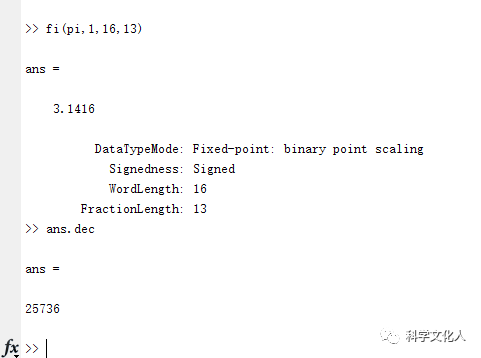

命令行輸入ans.dec，顯示十進制數，如圖8所示。
圖8 定點10進制數據

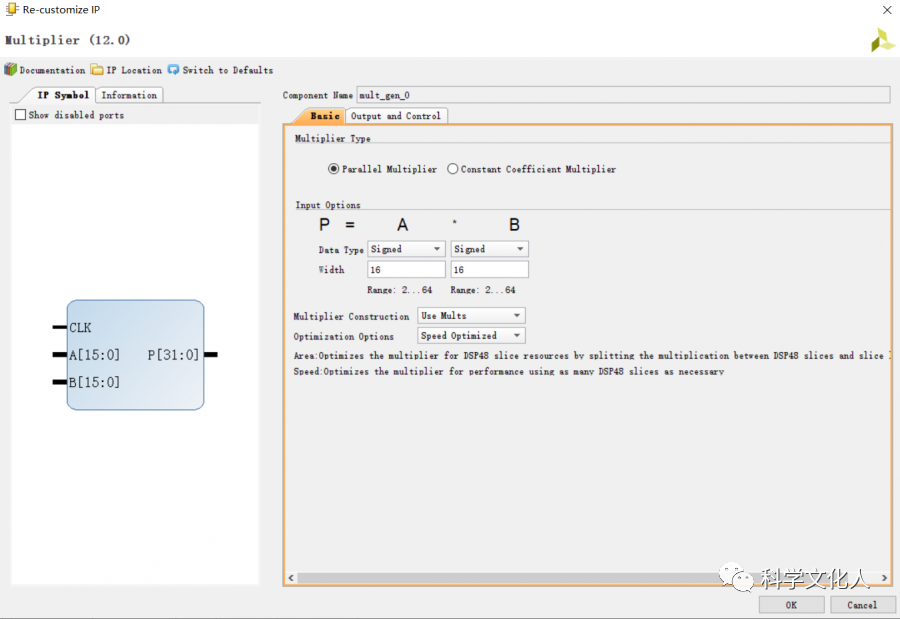

在FPGA處理定點乘法，可用乘法器IP—Multiplier，如圖9所示。
圖9 乘法器IP
04
FFT模塊設計demo
以調用FFT，并通過ROM預存所需數據進行一個簡單的demo設計。

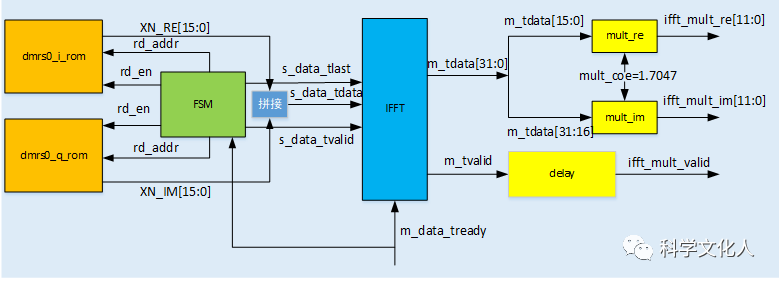

利用FFT IP，搭建工程。分別使用兩個ROM存儲DMRS0的I、Q兩路數據，外部主機斷言m_data_tready拉高時，準備開始從ROM讀取數據，同時配置FFT。IFFT計算輸出通過乘以一個系數，使其幅度值接近于1。設計框圖如圖10所示。
圖10 設計框圖
以DMRS0信號5M帶寬300點（中間補零，至512點）作IFFT為例，創建工程，編寫RTL代碼。針對配置通道的數據配置（如SCALE_SCH、FWD/INV、CP_LEN、NFFT），假設基于Radix-2架構作IFFT，不加循環前綴，不更改NFFT點數，配置情況如下。
s_axis_config_tdata = 23'b0000_0000_0000_0000_0000_0000;
注意，高MSB五位做了填充，使得TDATA的位寬是8的整數倍。
FPGA仿真結果如圖11所示。
圖11 FPGA工程仿真

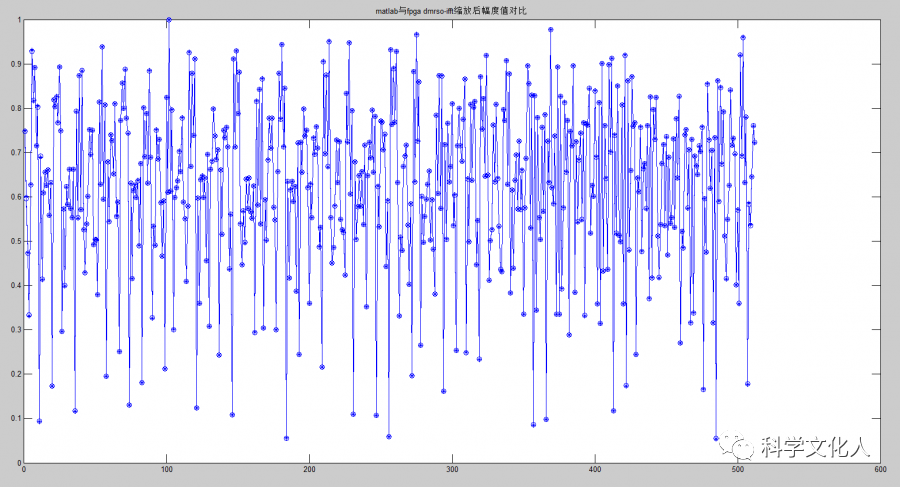

MATLAB進行IFFT變換，并進行適當?shù)目s放，同時將FPGA仿真的結果導入，計算各自的幅度，并繪于同一圖中，如圖12所示。
圖12 幅度值對比

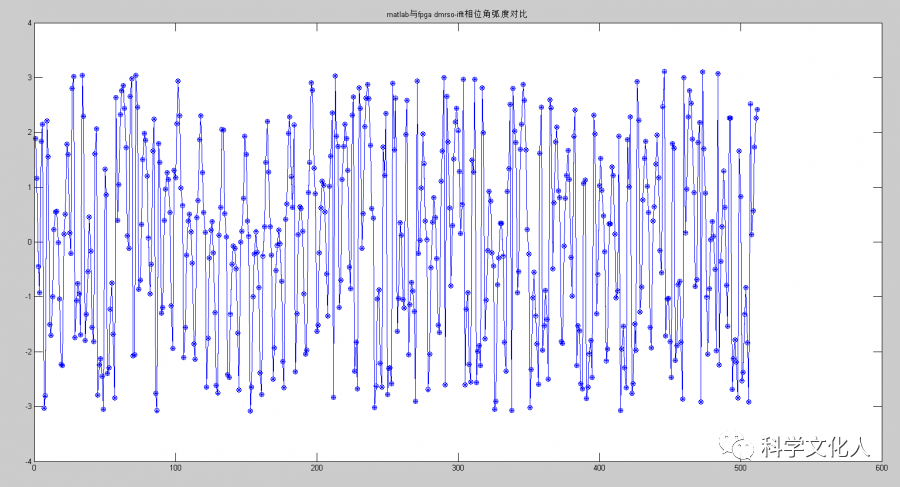

計算各自的相位角弧度，如圖13所示。
圖13 相位弧度對比
通過對比分析可知，MATLAB仿真與FPGA實現結果基本一致。
在LTE、5G等無線通信中，IFFT和FFT變換是一個繞不過的話題。即便5G在探索非正交多址接入技術（NOMA）,因主動引入干擾，接收機設計復雜度急劇上升，能否被采用不得而知。
