前言

我們往往在進行嵌入式開發的過程中，需要借助一些調試手段進行相關調試，比如在調試stm32的時候，可以在keil中利用jtag或者stlink進行硬件上的仿真與調試，一些高頻的arm芯片也會使用jtag之類的硬件調試工具，還有trace32等等，但是這些往往需要借助一些硬件工具進行分析。當然，我們可以進行軟件層面的分析。定位問題的方式通常有以下三點：

1.通過串口打印信息進行業務邏輯的梳理，結合代碼設計進行分析

2.在程序死機的時候，輸出的函數調用棧關系進行分析，結合符號文件進行跟蹤定位

3.在程序死機時輸出內存鏡像，利用gdb還原死機現場

一般來講，這三種方法都有一定的優缺點。

第一種靠串口輸出信息一般比較有限，而且對于有些情況，串口輸出沒辦法進行準確的定位，但是比較方便，實現起來比較容易。

第二種可以查看到函數調用的關系，根據這些調用關系，就可以非常方便的跟蹤到出問題的地方，然后進行一定的跟蹤。但是需要理解寄存和匯編之類的知識。

第三種的信息最全，調用關系和參數信息都有，但是對工具鏈和系統都提出了一些要求。往往在嵌入式開發過程中，涉及到業務邏輯非常復雜的時候可以進行分析。但是一般的情況不會用到coredump。

第一種可以不用講，現在主要講一下backtrace。

01

backtrace簡介

backtrace就是回溯堆棧，簡單的說就是可以列出當前函數調用關系。在理解backtrace之前我們需要理解一下函數執行過程的中的壓棧過程。

1.1 寄存器與匯編指令

ARM微處理器共有37個寄存器，其中31個為通用寄存器，6個為狀態寄存器。但是往往這些寄存器都不能同時被訪問，需要在特定的模式下訪問特定的指令。

但在任何時候，通用寄存器R0～R15、一個或兩個狀態寄存器都是可訪問的。有三個特殊的通用寄存器：R13：在A(yíng)RM指令中常用作堆棧指針SPR14：也稱作子程序連接寄存器（Subroutine Link Register）即連接寄存器LRR15：也稱作程序計數器PC

還有一個寄存器

R11：棧基址FP

THUMB2下為R7。

1.2 函數的壓棧與入棧操作

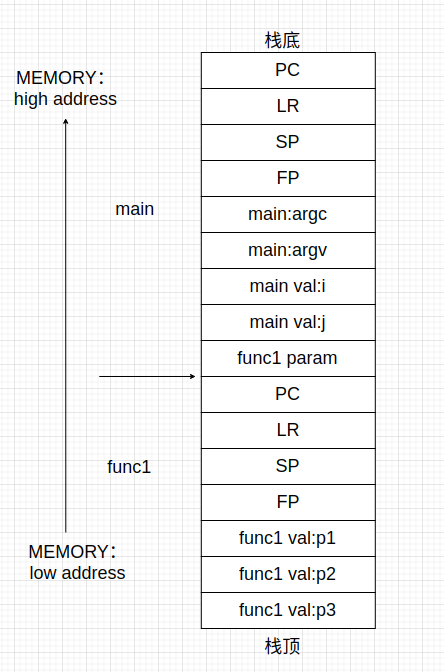

當函數main調用func1的時候其棧的過程如上圖所示，每個函數都有自己的?？臻g，這一部分我們稱為棧幀，在函數被調用的時候創建，在函數返回后銷毀。

其中我們看到這其中涉及到四個比較關鍵的寄存器：PC、LR、SP、FP。需要注意的是，每個棧幀中的PC、LR、SP、FP都是寄存器的歷史值，而不是當前值。

PC寄存器和LR寄存器均指向代碼段，PC表示當前的代碼指向到何處，LR表示當前函數返回后要到哪里去繼續執行。

SP和FP用于維護函數的?？臻g，其中SP指向棧頂，F(xiàn)P指向上一個函數棧幀的棧頂。

如上圖所示

依次為當前函數指針PC、返回指針LR、棧指針SP、?；稦P、傳入?yún)?shù)個數及指針、本地變量和臨時變量。如果函數準備調用另一個函數，跳轉之前臨時變量區先要保存另一個函數的參數。

1.3 棧回溯過程原理

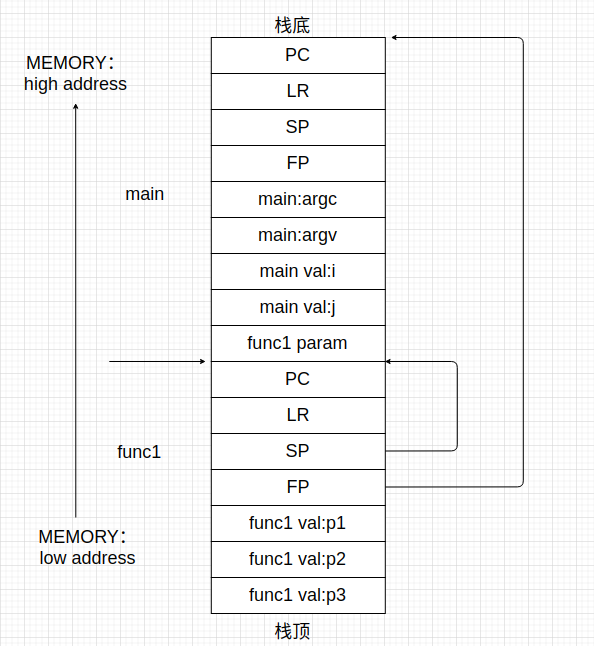

在?；厮莸倪^(guò)程中，我們主要是利用的是這個FP寄存器進行回溯，因?yàn)楦鶕?jù)FP寄存器就可以找到下一個FP寄存器的棧底，獲得PC指針，然后固定偏移，又可以回溯到上個PC指針，這樣回溯下去，然后就可以完全的跟蹤到函數的運行過程了。然后利用addr2line工具，就可以詳細跟蹤到函數的執行過程了。

02

backtrace的過程詳解

當程序出現異常或者死機的時候，我們可以讀取當前寄存器的狀態，找到當前pc指針的情況，但是這些往往還不能說明問題，我們有時需要跟蹤函數的執行過程。

棧的回溯又分為兩種：APCS(ARM Procedure Call Standard)與unwind。

棧回溯的實現依賴編譯器的特性，與特定的平臺相關。以linux內核實現arm?；厮轂槔?通過向gcc傳遞選項-mapcs或-funwind-tables，可選擇APCS或unwind的任一方 式實現?；厮荨?

gcc的有些編譯優化命令，會讓FP寄存器優化掉，比如-fomit-frame-pointer這個優化會讓fp寄存器節省下來給其他的地方使用。所以要充分考慮這些問題。

2.1 APCS

ARM過程調用標準規范了arm寄存器的使用、過程調用時 出棧和入棧的約定。如下圖示意。

?；厮葜休敵龅募拇嫫鞯闹凳侨霔r(shí)保存起來的寄存器值。它通過解析指令碼得到哪個 寄存器壓棧了，在棧中的位置。

如果編譯器遵循APCS，形成結構化的函數調用棧，就可以解析當前棧結構，從 而得到調用棧的結構，這樣就輸出了整個回溯棧。

2.2 unwind

對于A(yíng)PCS來說，優點是分析起來比較簡單，跟蹤起來也可以很容易。缺點就是指令過多，棧消耗大，占用的寄存器也過多，比如每次調用 都必須將r11,r12,lr,pc入棧。為了解決這個問題，提出了第二種方案：

使用unwind就能避免這些問題，生產指令的效率要有用的多。unwind是最新的編譯器(>gcc-4.5)為arm支持的新特性。它的原理是記錄每個函數的入棧指令(一般比APCS的入棧要少的多)到特殊的段.ARM.unwind_idx .ARM.unwind_tab。

所以如果我們要使用unwind，就必須在鏈接文件中定義這個段

.ARM.exidx : {

__exidx_start = .;

*(.ARM.exidx* .gnu.linkonce.armexidx.*)

__exidx_end = .;

}

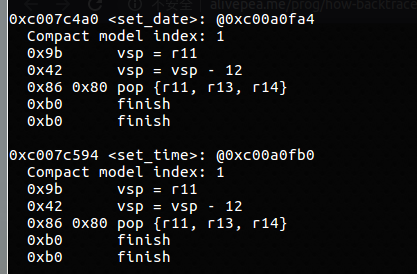

我們也可以通過arm-none-eabi-readelf -u xxxxx.elf查看其內容。

以上面兩個為例，set_date的函數的地址是0xc007c4a0,而set_time的函數的地址是0xc00a0fb0。

而r11也就是fp地址在unwind_tab段中，也就是位于0xc00a0fa4地址處。

回溯時根據pc值到段中得到對應的編碼，解析這些編碼計算出lr在棧中的位置，進而計算得到調用者的執行地址。

一般來說，我們使用unwind優勢比使用apcs更好，因?yàn)椴捎胊pcs時，會產生更多的代碼指令，對性能有影響，但是使用unwind方式只會產生一個額外的段空間，并不會影響性能，所以大多數情況下，使用unwind更加有利。

unwind回溯的過程可以總結為三部分：

1.根據pc找到函數unwind的段內存地址

2.根據unwind段中信息找到指令相關的編碼數據

3.根據入棧地址，分析函數上一級的棧底保存的sp和lr。

03

函數符號表

?；厮莸倪^(guò)程中，往往需要符號表來進行操作，此時需要開啟-mpoke-function-name這個編譯選項。

使用這個選項編譯出的二進制程序中可以包含 C 語言函數名稱的信息，以方便函數調用鏈回溯時記錄信息的可讀性。

比如在Linux中，系統死機后，可以打印出棧的地址和函數的名稱，根據這個進行回溯操作就可以進行使用了。

基本原理就是加上-mpoke-function-name后，在每段代碼段后面，都會附加一個函數的符號，我們需要使用的時候，就根據函數的pc指針，然后找到相關的偏移量，之后將這個代碼段的符號獲取到了。

04

總結

對于arm32體系架構的backtrace基本原理可以參考如上的描述，其中最核心的部分是每個函數的棧中寄存器地址指向的是上個函數的地址，所以利用這個特性，就可以一級一級的跟蹤下去，從而實現棧的回溯功能。這樣我們?cè)诜治龊投ㄎ粏?wèn)題的時候，就會更加的高效。
