1.概述

armv8 mmu頁表結構比較復雜，總體說來可以將MMU分為以下幾個部分：

(1)虛擬地址(VA)為48位，而一般只使用到39位(512G內核，512G用戶)

(2)可以配置成3級頁表(64K頁)或者4級頁表(4K頁)

最高的地址位是48為的地址，用4級頁表進行管理。

用戶空間的[63:39]都為零，而內核空間的[63:39]都是1。

虛擬地址的63位可以用來選擇TTBRx。

2.虛擬地址格式

按照虛擬地址格式可以分為以下幾種：

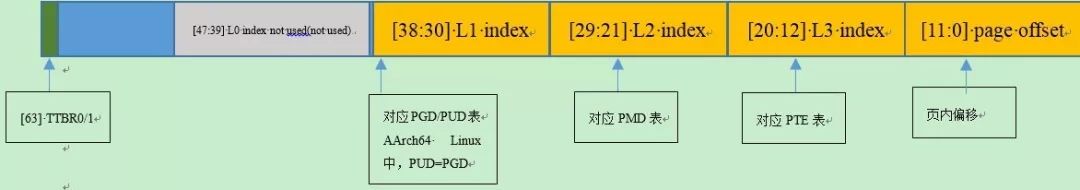

4K時頁表的映射

64K時頁表的映射

3.頁表映射過程

如果要理解ARM64的映射過程，需要搞清楚的是

目前基于ARMv8-A架構的處理器最大可支持到48根地址線，也就是尋址2^48的虛擬地址空間。即虛擬地址空間范圍為 0x0000 0000 0000 0000 ~ 0x0000 FFFF FFFF FFFF，共 256 TB。

由于需要進行4K頁表的映射，所以需要3個512字節的數組用來存放表項。

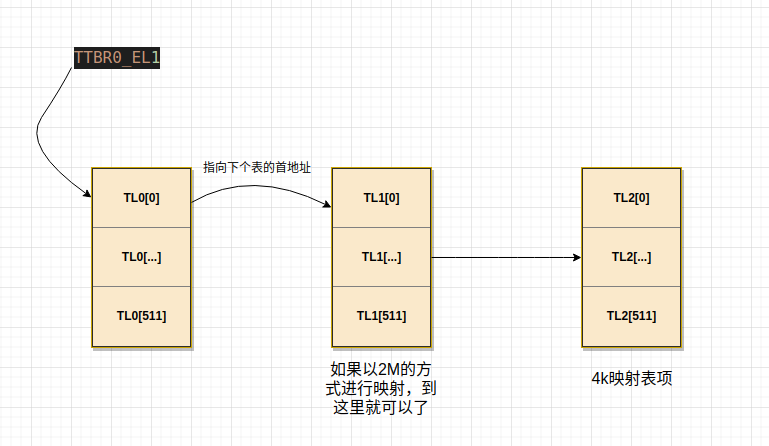

那么我們相信分析一下頁表的映射過程：

第一步：定義一個表的開始地址

main_tll[0]=(unsigned long)((unsigned char*)&T0_L1[0]) | // physical address

PTE_TYPE_PAGE |     // it has the "Present" flag, which must be set, and we have area in it mapped by pages

MEM_ATTR_MEMORY;

其中main_tll為組表的表頭，可以看main_tll[0]可以映射的空間范圍是0到(0x4000 0000 - 1)。

這里由于用不到0x4000 0000以上的空間，所以把這部分空間再進行第二次映射。直接指向了T0_L1表的地址。

T0_L1[0]=(unsigned long)(0) | // physical address

PT_BLOCK |     // we have area in it mapped by pages

MEM_ATTR_MEMORY;

可以看到，這里直接將T0_L1的地址賦值為0，這里表示這0-0x200000這2M空間直接映射。如果此時訪問這2M虛擬地址，則直接1:1訪問到物理地址上去了。

當然，如果想將這個地址映射的更加具體，也就是將這2M的空間，映射成4K，那就需要第三級的頁表項來映射。

現在我們用樹莓派3B來舉例。

樹莓派的串口寄存器地址0x3F200000。只需要映射到后面4k就可以了。

所以，總的表的映射過程如下：

//第一次映射

main_tll[0]=(unsigned long)((unsigned char*)&T0_L1[0]) |   // physical address

PTE_TYPE_PAGE |     // it has the "Present" flag, which must be set, and we have area in it mapped by pages

MEM_ATTR_MEMORY;

//第二次映射

T0_L1[505]=((unsigned long)(&T0_L2[0]) |  // physical address

PT_PAGE |    // map 4K

MEM_ATTR_MEMORY); // different attributes for device memory

//第三次映射

T0_L2[0]=(unsigned long)((505<<21)) | // physical address

PTE_TYPE_PAGE |     // map 4k

MEM_ATTR_MEMORY;

這樣就可以正常的訪問地址空間了，至于為什么有個505，實際上0x3F200000 << 21得到的。21=12+9。

到這里三級映射關系就建立完成了。這時4K空間已經映射完成。
