現在市面上用的比較多的是雙平衡混頻器(Double Balanced Mixer)。本回答將主要參考NCSU的Ricketts教授的課程講義介紹其原理。

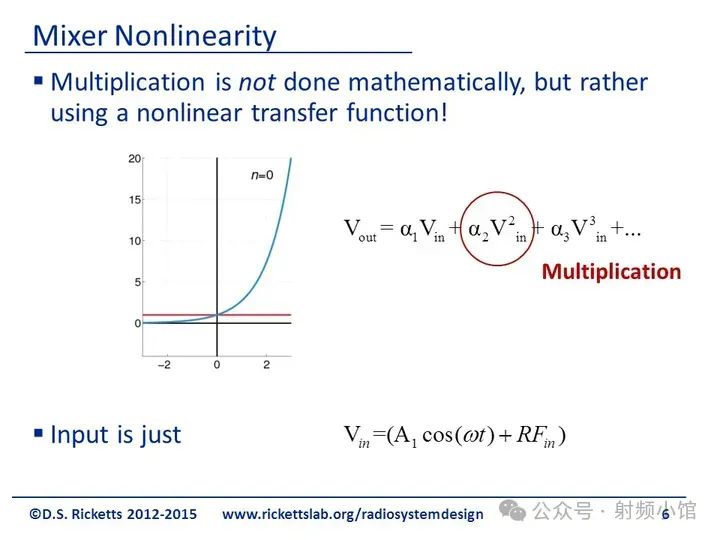

混頻器是一種能對電壓(電流)做乘法的器件。雖然在數學上可以將其視為乘法器,但在現實世界中,并不存在直接對信號進行“乘法”的電路元件。在信號處理系統中,我們通常將混頻器作為一個線性元件來處理。有趣的是,混頻器本質上是利用非線性元件實現乘法功能的,而該非線性元件的泰勒級數中通常包含一個二階項。
在上變頻混頻器中,輸入信號通常是本地振蕩器(LO,local oscillator)和中頻(IF,intermediate frequency)相加;而在下變頻混頻器中,輸入信號通常是LO和RF相加(如上圖所示)。

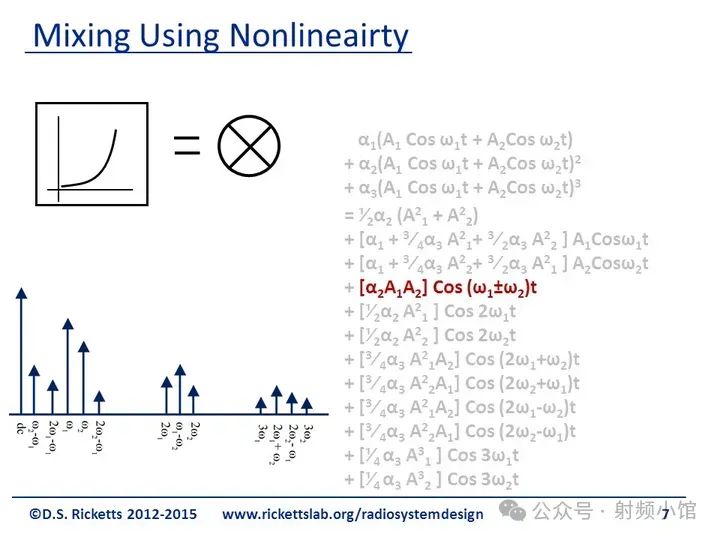

在上圖中,我們展示了以A1*COS(w1t)+A2*COS(w2t),
作為輸入的示例。對輸出進行泰勒展開后,我們可以觀察到許多項。我們特別關注紅色項,因為二階項系數a^2 比高階系數大,所以它的貢獻最為顯著。
在這一推導中,一個重要的觀點是,利用這種非線性進行乘法運算會產生大量諧波。消除或補償這些諧波將成為設計二極管混頻器的主要挑戰之一。

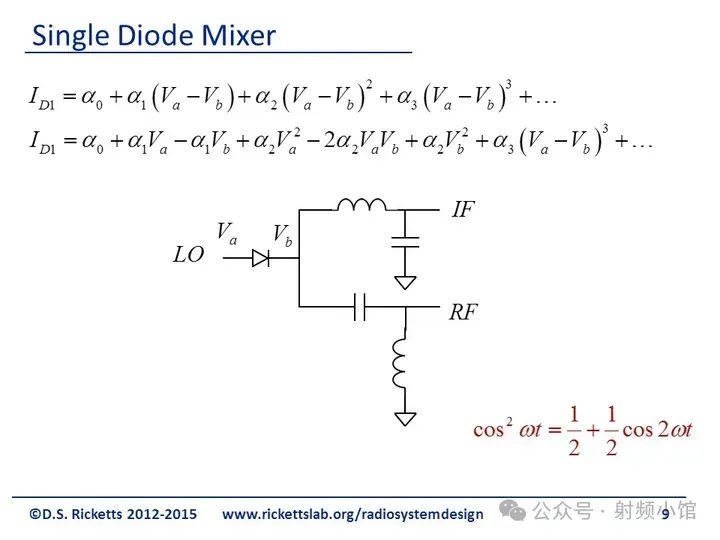

接下來,我們以一個簡單的二極管為例,計算在 LO 和 IF 端口施加電壓后通過二極管的電流。我們假設 IF 為 5 MHz,LO 為 105 MHz,RF 端口為輸出(上變頻混頻器)。通過級數展開(假設a0=0),我們可以得到以下頻率的電流:
-
LO(第2項)
-
IF(第3項)
-
一個直流分量和一個兩倍于 LO 的分量(紅色標識,第4項)
-
所需頻率為LO±LF 的射頻信號(第5項)
-
一個直流分量和一個兩倍于 IF 的分量(第6項)
第5項包含了幾個諧波以及頻率為LO±LF 的射頻信號。可以清晰地看出,通過一個簡單的 LC 濾波器,高頻信號最終從 RF 端口中輸出。這個例子生動地說明了在混頻器工作中,信號相乘的同時也會產生許多諧波,而使用濾波器則能有效處理這些高頻信號。

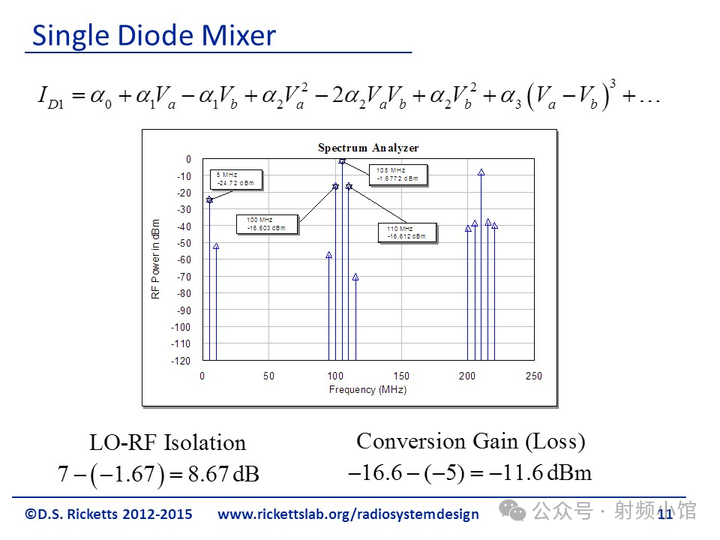

圖中展示了從 RF 端口輸出的功率情況。LO 功率為 7 dBm,IF 為 -5 dBm?;祛l器成功在 100 和 110 MHz 頻率上生成所需的 LO ± IF 信號,然而,轉換增益僅為 -11.6 dBm,表現出較大的損耗。值得注意的是,LO 在輸出端的強度相當顯著,僅有 8.67 dB 的隔離度。

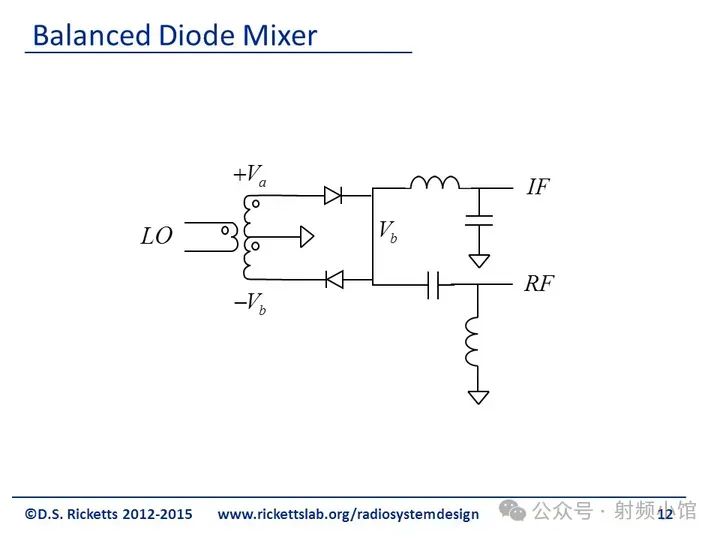

平衡混頻器使用兩個極性相反的二極管來消除LO分量。圖片中的變壓器符號是一個巴倫,可將LO信號從單端轉換為差分。

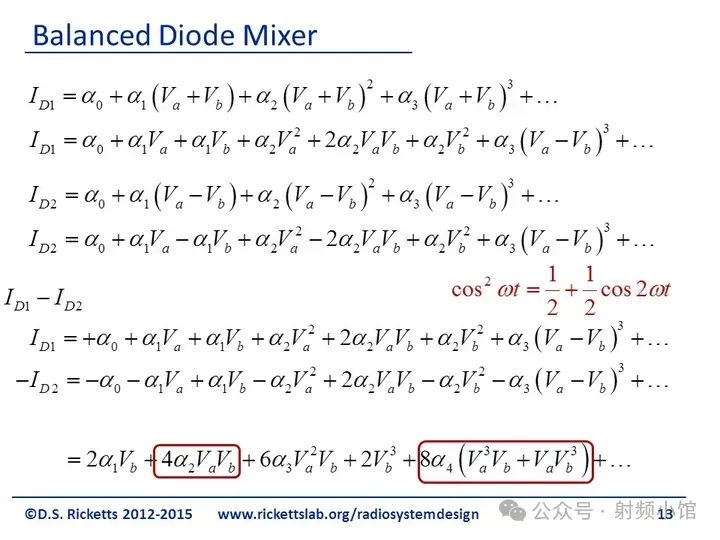

計算二極管電流差值的數學計算看著冗長,但其實很簡單。從上圖的公式可以看出,我們已經實現了預期的乘法運算。此外,我們還可以看到,Va和Va^2(??)2 的項已經被簡單地消掉了。

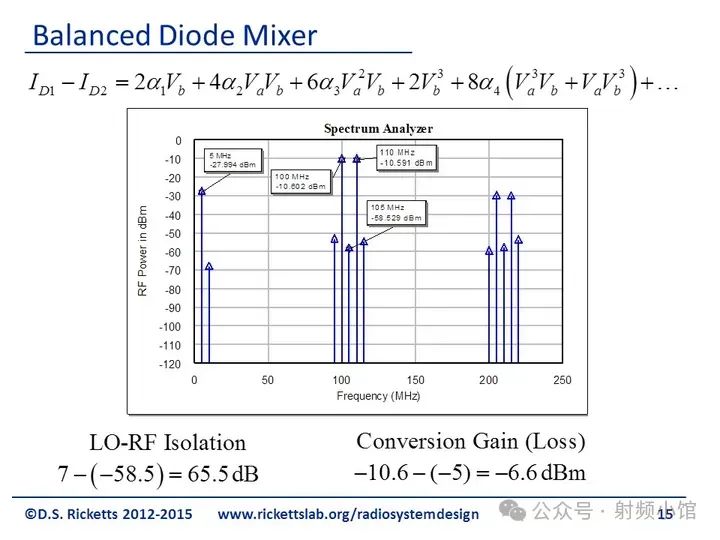

現在,RF端口的頻譜呈現出明顯的變化。LO 和 LO 兩倍頻率處的分量顯著減小。LO-RF 隔離度達到 65.5 dB。轉換增益提高至 -6.6 dBm,這可理解為由于使用了兩個二極管,信號大小是原來的兩倍。然而,當前輸出仍然存在一些諧波,包括 IF 信號。

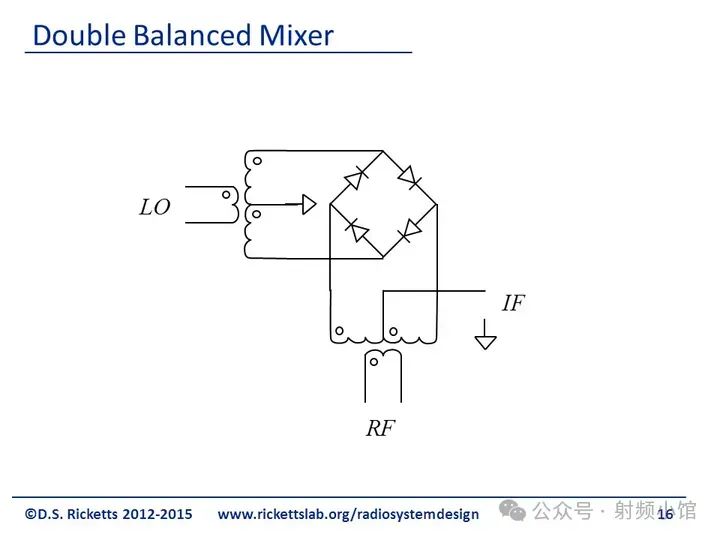

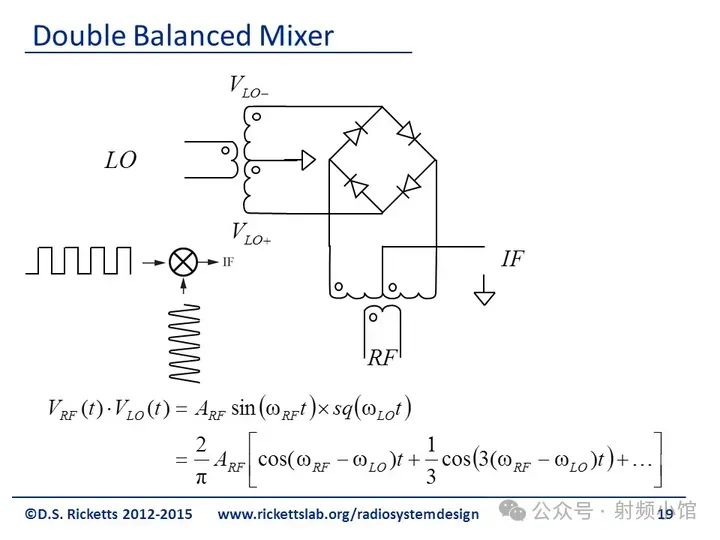

雙平衡混頻器對 IF 信號的消除效果類似于平衡混頻器對 LO 信號的作用。在這里,我們不再進行定量的數學計算,而是考慮 LO 信號非常強,因此可以將二極管視為開關。在正向偏置時,信號通過二極管;而在反向偏置時,二極管關閉。需要注意的是,這種思路僅在 LO 電壓遠大于二極管正向偏置電壓的情況下才能發揮有效作用。

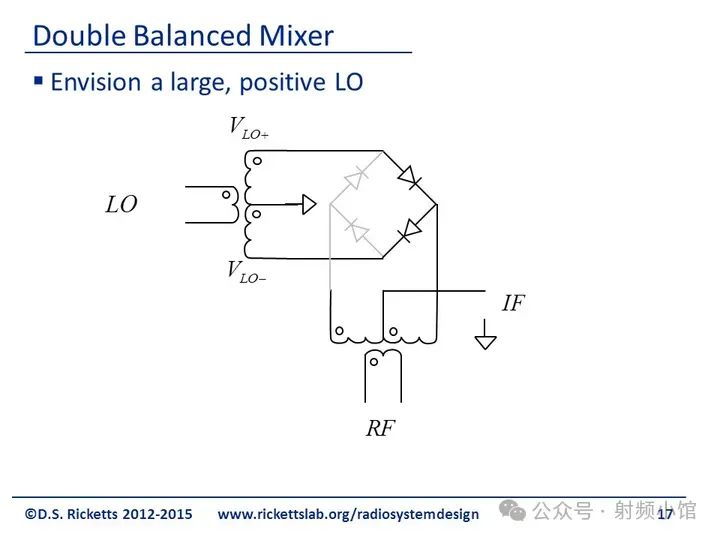

當 LO 極性如圖所示時,左側的兩個二極管處于導通狀態?;祛l器可以選擇上變頻或下變頻,但在這里我們選擇使用上變頻混頻器,因為這樣更容易解釋。
左側二極管的中點保持在近似接地的電位(由于 LO 過巴倫后是差分信號)。假設 LO 頻率低于 RF 頻率,在 LO 的上半周期內,這個中點應為 RF 信號的固定電位。因此,在巴倫的左側接地的一側,沒有圓點標記的一側會有 -RF 信號。這意味著在 IF 上將看到反相的 RF 信號。

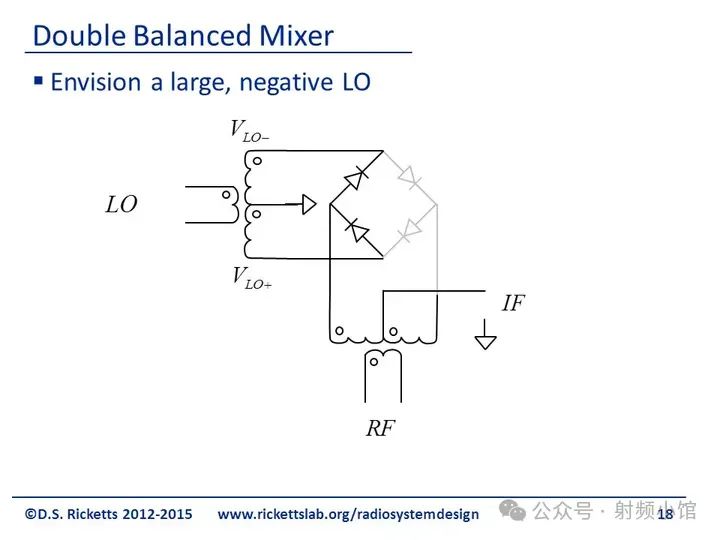

在 LO 的下半周期,右側的兩個二極管導通,巴倫沒有圓點標記的一側將接地。這樣,IF端口將看到一個同相的RF信號。
雙平衡混頻器的工作原理可理解為方波與射頻信號的相乘。實際上,LO 信號通過二極管對 RF 信號進行調制,產生了一個帶有正負極性的振蕩 RF 信號,相當于射頻信號與以 LO 頻率振蕩的方波相乘。
通過這一理解,我們將方波展開為泰勒級數,在第一項中立即看到 LO 和 RF 的乘積項(文中只顯示了差頻分量,但和頻也會存在)。級數展開中,IF 和 RF 信號已被去除,但在三次諧波處會有一個很強的分量。

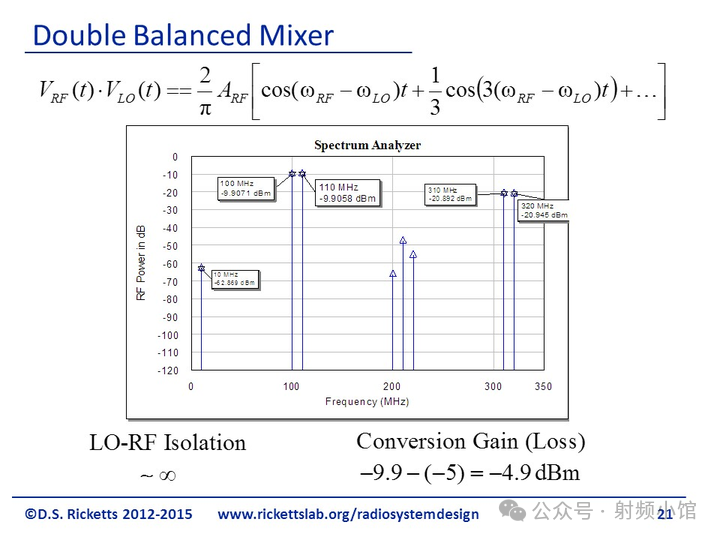

由此產生的信號功率如圖所示。在仿真中 LO-RF 隔離完美,轉換損耗降至 -4.9 dBm。IF信號也被移除。盡管可以看到較強的3次諧波,但它們很容易被濾除。
