智能監控：自動車牌識別系統，用于智能交通和安全系統，具有實時車輛洞察

什么是ANPR系統

自動車牌識別(ANPR)系統是一種使用專用攝像頭和軟件從圖像或視頻流中自動檢測、讀取和記錄車輛車牌的技術。

它的工作原理是：捕獲印版圖像，對其進行處理以隔離印版區域，然后應用光學字符識別(OCR)將印版字符圖像轉換為數字文本數據。這些數據通常用于執法(識別被盜車輛或交通違規)、收費、停車管理、交通監控和安全區域的訪問控制等應用。

世界各地的汽車牌照

世界各地的汽車牌照差異很大，反映了政府法規、用途和設計美學的差異。一般來說，車牌可以根據功能分為幾種類型：私人車輛號牌、商業號牌、外交號牌、軍用號牌和臨時或過境號牌。在許多國家，出租車、出租車輛、警察和公共交通工具都有專用車牌。它們通常在背景顏色、字母數字格式、前綴或符號方面有所不同。

例如，在印度，私家車使用白色背景和黑色字母，而商用車輛使用黃色車牌和黑色文字。同樣，在英國，外交車牌有一個明顯的“D”或大使館代碼，而在美國，軍用車牌通常帶有各自武裝部隊的標志。

在設計方面，盤子的形狀、大小和字體各不相同。歐盟國家通常使用左邊有藍色歐盟帶的標準化車牌，而北美車牌則更加多樣化，通常包括州/省名稱和獨特的圖形元素。像日本這樣的一些國家使用漢字和彩色車牌來指示車輛類別和發動機大小。

此外，隨著科技的興起，一些地區已經開始試驗數字車牌，這些車牌可以電子更新，并可以集成跟蹤或防盜功能。這些全球性的變化使得車牌識別系統在計算機視覺領域尤其具有挑戰性和吸引力。

項目的靈感

你有沒有想過，一個口袋大小的設備是否可以識別汽車號牌并將結果發送到云端?隨著邊緣計算和AI api(如Gemini)的蓬勃發展，現在可以在沒有繁重GPU設置的情況下構建ANPR系統。我想將谷歌的Gemini AI的強大功能與DFRobot的緊湊型ESP32-S3 AI相機模塊結合起來，構建一個便攜式、低成本、實時的車牌檢測系統。

現有的技術

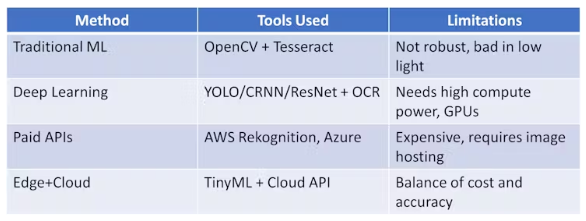

在深入研究之前，讓我們看看傳統的ANPR系統是如何工作的：

我們這個項目的實現屬于最后一類-邊緣相機+云AI，在成本，可移植性和性能方面取得了很好的平衡。

介紹

該項目采用DFRobot的ESP32-S3 AI攝像頭模塊和谷歌Gemini Vision API，是一款智能、經濟高效的自動車牌識別(ANPR)系統。它捕獲車輛圖像，使用基于云的人工智能處理它們，并可選擇將識別的車牌數據與時間戳和Base64圖像一起發送到Firebase。

與傳統的樹莓派或繁重的Linux環境不同，它使用一個支持?jǐn)z像頭的微控制器，幾乎可以在邊緣運行所有東西。

我非常感謝DFRobot為我提供了他們出色的硬件，并支持我的項目構想與ESP32-S3 AI相機模塊

現在讓我們詳細看看項目的實現。

硬件

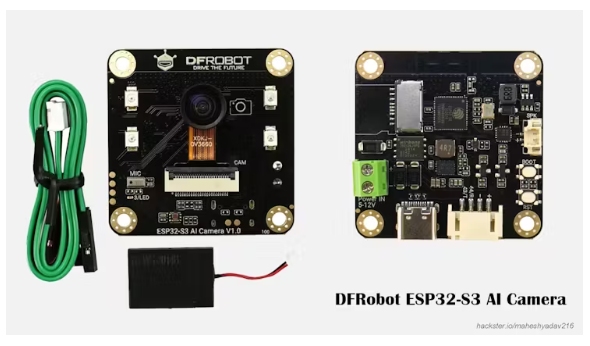

在這個項目中，我們將使用以下設備——ESP32-S3 AI Camera Module

ESP32-S3 AI攝像頭模塊-(視頻由DFRobot提供和提供)

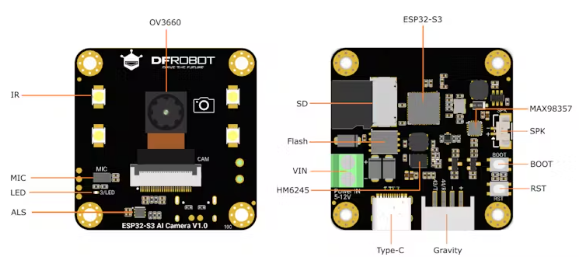

設備帶有以下組件

ESP32-S3 AI Camera是一款基于高性能ESP32-S3芯片的尖端智能攝像頭模塊，旨在實現高效的視頻處理、邊緣AI和語音交互。它具有廣角紅外攝像頭，板載麥克風和揚聲器，非常適合電子窺視孔，嬰兒監視器和車牌識別等應用。

人工智能助手

憑借強大的人工智能處理能力，它無縫集成到物聯網生態系統中，通過Wi-Fi連接支持邊緣圖像識別和在線人工智能模型交互，使其成為物聯網應用的重要組成部分，從安全監控到人工智能助手。

ESP32-S3 AI攝像頭模塊主要特性

?處理器：Xtensa®雙核32位LX7微處理器，240 MHz

?內置OV3660 300萬像素攝像頭。

?16mb閃存，8MB PSRAM平滑圖像捕獲

?機載麥克風和工具包配有揚聲器

?USB: USB 2.0 OTG全速接口

?SD卡插槽

?ALS: lr -308環境光傳感器

?4個LED用于IR：紅外線照明

相機規格

ESP32-S3 AI camera上的廣角紅外攝像頭，結合紅外照明和光傳感器，即使在低光或完全黑暗的情況下，也能確保出色的圖像清晰度。無論白天還是夜晚，ESP32-S3 AI Camera都能保證監控畫面的穩定性和清晰度，為安防和監控系統提供可靠的支持。

?傳感器型號：OV3660

?像素：300萬像素

?靈敏度：可見光，940nm紅外線

?視野：160°

?焦距：0.95

?光圈:2.0

?失真:< 8%

這都是關于這個很棒的硬件。你可以在它的維基頁面上了解更多。他們解釋了詳細的細節，功能，規格，引腳，入門指南等。

開始使用DFRobot ESP32-S3 AI相機

查看我們在Hackster上的博客文章，了解有關ESP32-S3 AI相機模塊的更多信息。

項目如何運作

現在讓我們看看這個項目是如何運作的。以下是重要的步驟

?捕獲：ESP32-S3使用板載OV3660傳感器捕獲圖像。

?Encode：將圖像轉換為Base64格式。

?AI檢測：向Gemini Vision API發送請求，檢測并提取車牌號碼。

?驗證：邏輯濾波和驗證輸出，以確保板的質量。

?存儲(可選)：將結果與日期/時間和圖像一起推送到Firebase Realtime DB。

?重復：每20秒周期性運行一次。

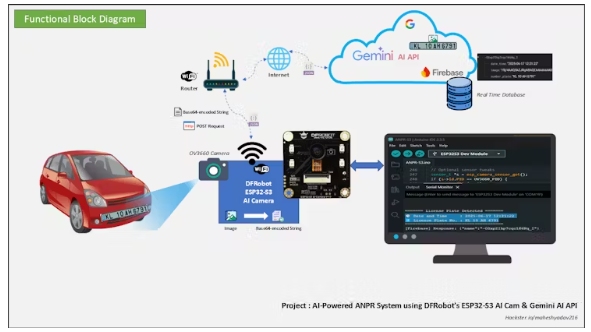

在這個項目中，ESP32-S3 AI攝像頭捕獲車輛圖像并將其轉換為base64編碼的字符串，然后將其嵌入到JSON有效載荷中，并伴有請求提取車牌的自然語言提示。此有效負載通過HTTP POST請求發送到b谷歌的Gemini API (generateContent端點)。Gemini API處理圖像并返回json格式的響應，其中提取的車牌(或相關消息)在嵌套的文本字段中找到。ESP32然后使用ArduinoJson解析這個JSON響應，提取純文本號牌，如果有效，將其記錄下來或?qū)⑵浒l(fā)送到Firebase進行存儲和進一步監控。

軟件

在這個項目中，我們需要以下軟件組件-

?Arduino IDE(帶ESP32板包)

?用于圖像理解的Gemini Vision API

?Firebase實時數據庫(可選)

圖書館使用:

?Wi-Fi - Wi-Fi連接

?h - REST API通信

?ArduinoJson.h - JSON解析

?esp_camera.h -攝像頭接口

?time.h -通過NTP同步日期和時間

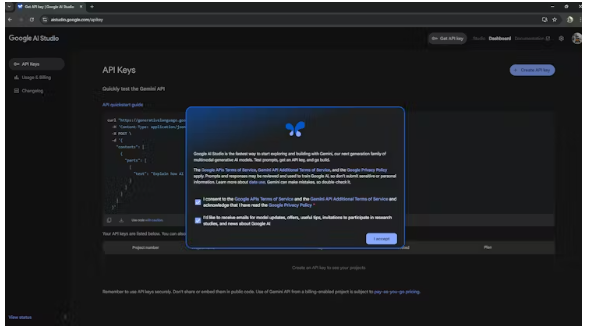

獲得Gemini API密鑰

為什么我們需要Gemini API ?

Gemini API是自動車牌識別(ANPR)系統的智能核心。雖然ESP32-S3 AI相機可以捕獲高質量的圖像，但它缺乏準確執行光學字符識別(OCR)和解釋復雜圖像數據所需的計算能力和深度學習模型。Gemini通過使用其強大的多模式功能來分析圖像、理解內容和提取車牌文本，填補了這一空白。與傳統的OCR庫不同，Gemini利用先進的視覺語言模型健壯而靈活地執行這項任務——所有這些都來自一個簡單的API請求。它只需一個HTTP調用就可以將原始圖像轉換為可操作的洞察(車牌)，使其成為低功耗邊緣設備的理想選擇。

Firebase實時數據庫

為什么我們需要Firebase實時數據庫?

Firebase實時數據庫作為一個安全的、基于云的存儲系統，用于記錄和監控檢測到的車牌以及相關的時間戳和圖像。由于ESP32是一種瞬時設備，板載內存有限，沒有持久存儲，因此Firebase可以確保保留有價值的檢測數據，以供將來參考、分析或警報系統使用。它允許多個利益相關者(如管理員、安全人員或應用程序)從任何地方實時訪問數據。此外，F(xiàn)irebase與其他谷歌服務無縫集成，并提供可擴展性，使其成為在智能停車、訪問控制或監視場景中部署該項目的理想后端。

代碼

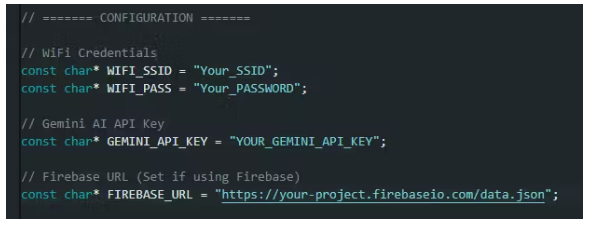

一旦你得到Gemini API Key和Firebase數據庫(Realtime)的URL，然后將它們輸入到代碼中。

你還需要輸入你的WiFi證書。

對于Firebase數據庫實現-我們將其保留為可選的。

如果不想使用Database，可以將上述定義設置為false。

如果您使用谷歌Firebase Database -那么不要忘記輸入正確的URL

在上面的URL中不要忘記添加data.json

在Firebase實時數據庫中，只有在通過REST API訪問數據庫時才需要URL末尾的.json，這正是ESP32使用HTTPClient所做的。這是在你的臺詞里的意思：

Data指的是要在數據庫中存儲數據的節點或路徑。您可以輸入任何名稱。例如：numberplate。Json或車牌。json等

.json是Firebase REST API指定發送或接收json格式數據所必需的。

這個URL告訴Firebase：

“訪問數據庫根節點中的數據，并將請求體視為JSON。”

NTP定時設置

以上代碼以秒為單位設置與GMT/UTC的時區偏移量。值為0表示您正在使用GMT/UTC時間(沒有偏移)。

所以對于印度，我們遵循印度標準時間(IST)，即UTC +5小時30分鐘。

所以把它設為印度，把5小時30分鐘換算成秒：

這確保您的ESP32將同步并顯示正確的當?shù)貢r間為印度時，使用NTP服務器。

代碼的解釋

項目代碼運行在DFRobot ESP32-S3 AI Camera模塊上，并使用谷歌的Gemini API執行自動車牌識別(ANPR)。它首先連接到Wi-Fi，并通過NTP同步實時時鐘。相機用正確的GPIO引腳初始化，并定期捕獲圖像

每個圖像都是base64編碼的，并作為HTTP POST請求的一部分發送給Gemini API，并提示它檢測車輛的車牌。

響應從JSON中解析，如果提取出有效的車牌號，代碼將檢測時間和車牌號記錄到串行監視器中。如果啟用了Firebase集成，結果(車牌號碼、時間戳和圖像)也會發送到Firebase實時數據庫。這為實時車輛監控和記錄創造了一個緊湊但智能的邊緣人工智能管道。

當ESP32使用generateContent端點(例如，對于模型Gemini -2.0-flash)向Gemini API發送圖像和提示時，返回的響應是JSON格式的。

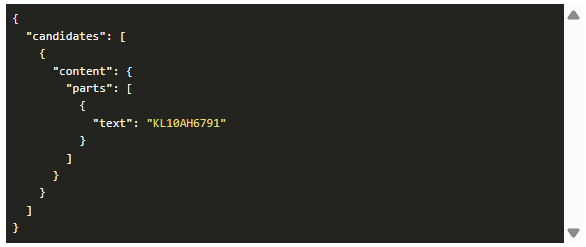

但是，您感興趣的實際車牌文本(或任何ai生成的響應)都嵌入在特定字段下的JSON中。以下是一個示例回復格式：

在ESP32上，我們：

從http.getString()獲取字符串形式的響應;

使用ArduinoJson解析它

使用以下命令提取有用的文本值：

因此我們的最后

響應是JSON

號牌是嵌套在JSON中的純文本字符串

項目演示

如下圖所示，系統正確檢測到車牌號/車牌

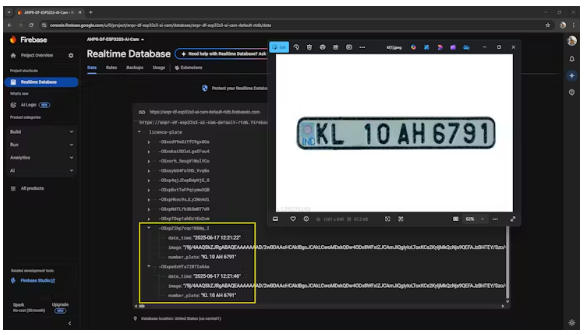

在firebase實時數據庫中，我們使用時間戳獲取車牌號

項目的潛在應用

有幾個地方/領域可以使用這個項目

?智能停車系統

?執法和交通監控

?出入口自動化

?住宅智能監控

?車隊管理系統

?AI 驅動的邊緣圖像測試平臺

未來的改進

在未來，我想升級這個項目與車庫門打開器的下一個應用。但這塊板沒有分離引腳接口。因此，我們必須使用帶有MQTT接口的另一個ESP32板。
