無GPS環境下的自主導航是當今無人駕駛飛行器(UAV)系統面臨的最關鍵挑戰之一。從城市峽谷到地下隧道和茂密的森林，許多現實世界的環境使GPS不可靠或完全不可用。為了讓無人機在這些條件下安全有效地運行，無論是執行搜救任務、軍事偵察還是工業檢查，它們都必須依靠機載感知和測繪能力。

該項目提出了一種無人機平臺，使用Isaac ROS VSLAM，集成MAVROS和PX4飛行堆棧，由視覺同步定位和測繪(VSLAM)提供動力。通過融合視覺慣性數據和利用Jetson Orin Nano的邊緣計算能力，該系統可以實現實時定位和地圖構建，使無人機無需GPS即可自主導航。

通過這種實現，無人機能夠保持態勢感知，動態映射未知環境，實現高精度自主飛行。這項工作不僅證明了在資源受限的平臺上部署實時VSLAM的可行性，而且還強調了其在擴大關鍵的gps拒絕場景中自主系統的覆蓋范圍和可靠性方面的更廣泛影響。

VSLAM無人機在PX4 (v1.15.4)飛行控制器、英特爾D435i相機和Jetson Orin Nano (JetPack 6.2)配套計算機上得到支持。

如果您還沒有這樣做，請使用入門指南為Jetson Orin Nano安裝JetPack 6.2。

杰森·奧林納米裝置

布線

本教程使用飛行控制器的TELEM2端口與同伴計算機通信。

理論上，Jetson Orin Nano應該能夠通過GPIO引腳與飛行控制器通信。然而，在測試中，Jetson Orin Nano由于可能存在噪聲數據鏈路而難以與飛行控制器進行通信。我建議使用USB轉UART適配器與飛行控制器通信。

將飛行控制器的TELEM2TX/RX引腳連接到USB轉UART適配器上的互補RXD/TXD引腳。

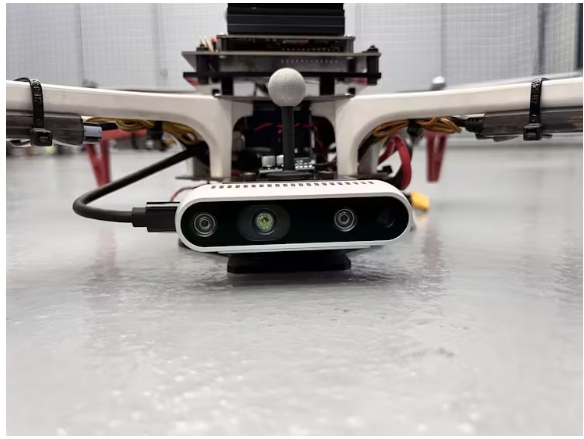

確保D435i相機通過USB連接到Jetson Orin Nano。

Jetson Orin Nano還需要一個獨立的7-20V電源，最大功耗為36W。電源應連接到Jetson Orin Nano的桶孔或USB-C端口，如下所示：

軟件設置

執行以下命令確認已安裝正確的Jetpack版本：

確認輸出中包含R36 (release), REVISION: 4.3，這表明您正在運行Jetpack 6.2。

接下來，將GPU和CPU時鐘設置為max：

然后，執行如下命令將上電模式設置為MAXN SUPER模式。

JetPack預裝了Docker。但是，您需要將您的用戶添加到docker組中，以便在沒有sudo的情況下運行docker命令。執行如下命令：

SSD的設置

Jetson Orin Nano需要一個SSD來存儲容器映像和rosbag文件。

按照以下步驟在Jetson Orin Nano上安裝SSD：

?關閉Jetson：從Jetson開發工具包中拔下電源和任何外圍設備。

?安裝SSD：將NVMe SSD卡物理安裝到Jetson開發工具包的載體板上。確保連接器安裝到位，并擰緊螺釘。

?重新連接外設：重新連接之前未插入的外設。

?啟動Jetson：重新連接電源以打開Jetson開發工具包。

一旦系統啟動，通過運行以下命令驗證您的Jetson在PCI總線上識別了一個新的內存控制器：

你應該看到類似下面的一行：

要格式化SSD設備，首先要查看SSD設備名稱。執行如下命令：

識別與您的SSD對應的新設備，通常為nvme0n1。

接下來，用ext4文件系統格式化SSD。將nvme0n1替換為SSD的實際設備名稱：

掛載到目錄/ SSD下：

為了確保SSD在引導時自動掛載，需要在/etc/fstab文件中增加一條記錄。

首先，獲取SSD的UUID：

找到與您的SSD對應的行，并記錄UUID。

接下來，將SSD添加到/etc/fstab文件中，替換為SSD的實際UUID：

最后，修改/ssd目錄的歸屬。

掛載完成后，將Docker數據目錄遷移到該SSD上。

首先停止Docker服務：

接下來，將Docker data目錄移動到SSD上：

修改Docker服務配置，使其指向Docker數據目錄的新位置：

重命名舊的Docker數據目錄：

最后，重啟Docker服務：

Isaac ROS設置

VSLAM無人機采用Isaac ROS框架進行VSLAM。該框架構建在ROS2之上，并提供了一組用于構建機器人應用程序的工具和庫。

首先安裝Git-LFS和其他依賴項：

然后，為Isaac ROS創建一個工作空間：

接下來，克隆Isaac ROS存儲庫：

為RealSense攝像頭配置Isaac ROS Docker鏡像：

生成CDI規格的GPU：

克隆VSLAM-UAV存儲庫并下載所需的資產：

確保您的RealSense相機連接到Jetson Orin，并運行以下命令來構建Isaac ROS docker映像：

需要使用RealSense固件版本5.13.0.50。任何其他版本可能無法與Isaac ROS Docker映像一起工作。

一旦映像構建并運行，您可以通過運行以下命令來測試RealSense相機：

這將打開RealSense查看器并顯示攝像機饋送。

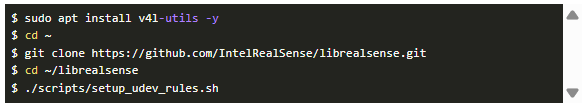

如果你的RealSense攝像頭沒有被檢測到，你可能需要在一個單獨的終端上運行以下命令來更新udev規則：

攝像頭IMU設置

IMU校準(可選)

為了最好地利用VSLAM，必須將IMU數據合并到VSLAM管道中。您可以使用英特爾D435i相機的內置IMU。IMU從工廠預校準，但建議校準IMU，以確保準確的測量。

要校準IMU，您可以使用隨Librealsense附帶的IMU校準工具。首先，你需要構建一個真正意義上的docker鏡像：

注意：安裝librealesnes git到工作空間

這將構建映像并在容器中運行它。容器運行后，您可以運行IMU校準工具：

只需按照命令行說明校準IMU。以下是校準過程的圖像，以幫助指導您完成該過程。

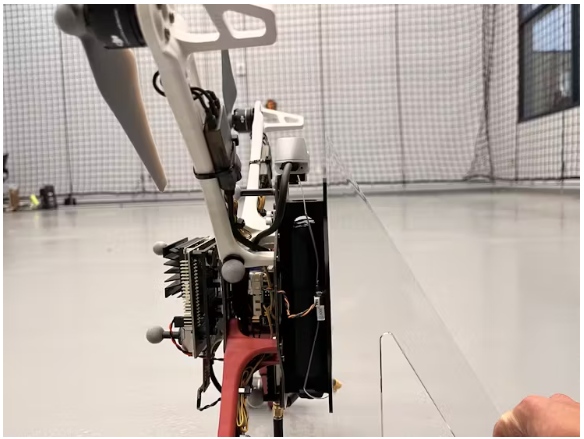

位置1：直立朝外

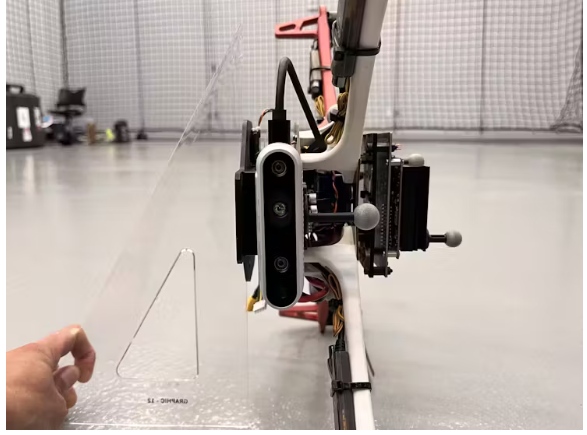

位置2:USB線朝上朝外

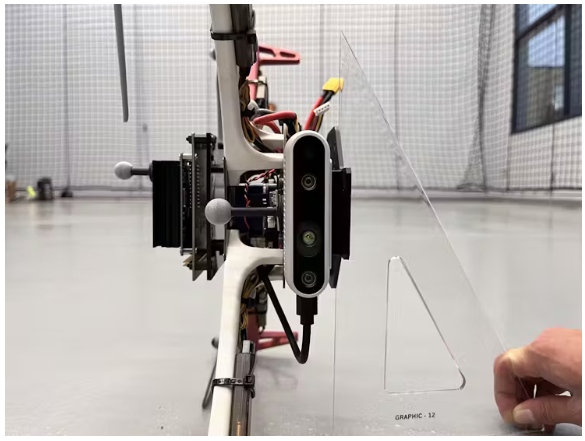

位置3：面朝外倒立

位置4:USB線朝下

位置5：觀看方向朝下

位置6：觀看方向朝上

確保將校準結果寫入相機的eeprom。

IMU參數估計

校準內部IMU后，您需要估計IMU的參數。IMU的參數是加速度計和陀螺儀的噪聲和偏置不穩定性。您可以通過從IMU收集數據并使用Allan Variance來估計這些參數。

首先，您需要從IMU記錄一段較長時間(至少3小時)的靜態數據。打開Isaac ROS Realsense Docker容器，運行Realsense節點，從攝像頭開始流式傳輸數據：

這將打開真正意義上的ros節點。接下來，打開一個新的終端并連接到集裝箱上：

在附帶的容器中，執行如下命令記錄IMU數據：

至少3小時后，用CTRL+C停止錄制。

進入運行realsense-node.sh腳本的終端，使用“CTRL+C”停止realsense ros節點。

有了我們的IMU數據，您現在可以繼續估計IMU參數。這可以在ROS2框架中通過allan_ros2輕松完成。

首先，您需要在桌面計算機上克隆VSLAM-UAV存儲庫：

接下來，需要將IMU數據復制到桌面計算機。

首先將IMU rosbag文件從docker容器復制到Jetson Orin Nano的主目錄。在Jetson Orin Nano的新終端中，運行以下命令：

在桌面計算機上打開一個新的終端，并運行以下命令：

您在jetson上的用戶名和IP地址在哪里。

接下來，您需要在桌面計算機上構建分析docker映像：

這將構建映像并在容器中運行它。容器運行之后，必須修改配置以指向IMU rosbag文件。執行如下命令：

接下來，運行allan_node計算原始偏差值：

在得到DONE消息后，通過CTRL+C退出并運行analysis.py腳本來計算IMU參數：

這將輸出IMU參數并將其保存到IMU中。yaml文件。

現在，我們可以在VSLAM管道中使用這些參數。在Jetson Orin Nano上的新終端中，修改isaac_ros_vslam_realsense.py腳本以包含IMU參數。在文本編輯器中打開腳本：

使用imu中的值更新gyro_noise_density、gyro_random_walk、accel_noise_density和accel_random_walk參數。您之前生成的Yaml文件。

飛行控制器設置

PX4參數

假設您已經安裝了最新的PX4固件(v1.15.4)，在QGroundControl中更改以下參數，使同伴計算機能夠通過TELEM2端口與飛行控制器通信：

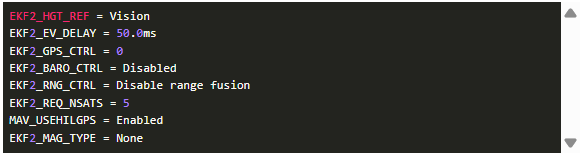

此外，為了在沒有GPS的情況下使用視覺姿態估計，您必須設置以下PX4參數：

測試連接

MAVLink是用于PX4的默認且穩定的通信接口。

你可以測試Jetson Orin Nano和飛行控制器通過MAVLink GCS (MAVProxy)相互通信。

在Jetson Orin Nano上運行以下命令，將用戶添加到dialout組：

然后，重新啟動Jetson Orin Nano以應用更改。

您可以通過發出以下命令來檢查串口是否可用：

該命令的結果應該包括RX/TX連接/dev/ ttyusb0

接下來，安裝MAVProxy：

運行MAVProxy，設置端口連接/dev/ttyUSB0，波特率匹配飛行控制器(921600)：

Jetson Orin Nano上的MAVProxy現在應該通過其RX/TX引腳連接到PX4飛行控制器。CTRL+C退出。

飛行演示

這個演示展示了Isaac ROS VSLAM節點的作用，允許四軸飛行器使用視覺SLAM進行姿態估計，自主飛行指定模式。四軸飛行器將利用MAVROSPY節點來接收姿態估計和控制飛行模式。

要運行飛行演示，首先啟動Isaac ROS docker容器：

在容器內部，導航到vslam目錄：

接下來，啟動Issac ROS VSLAM節點：

在一個新的終端中，啟動mavrospy docker容器：

在mavrospy容器中，啟動mavrospy節點：

如果您希望確保正確發布VSLAM姿態估計，您可以在新終端中運行以下命令：

您還可以檢查飛行控制器是正確地解釋姿態估計通過測試飛行的位置飛行模式。

最后，將四軸飛行器切換到OFFBOARD模式并觀看它飛行!

您可以通過pattern參數指定飛行模式。如果未指定，則默認為正方形。

可用的模式：square、square_head、circle、circle_head、figure8、figure8_head、spiral和spiral_head。其中_head將指定在運動方向上要面對的無人機。

可視化

如果你想在RViz中可視化VSLAM輸出，你可以在一個新的終端中運行以下命令：

由于性能問題，通常不建議在遠程桌面上運行RViz。即使使用X11轉發也可能很慢，這取決于您的網絡連接。

相反，可以考慮使用ros2 bag record -a命令記錄演示，然后可視化記錄的數據。
