D1 riscv芯片上運行rt-thread進行RVV性能評估

概述
rt-thread在D1芯片上的移植
如何開啟D1&&D1s的rvv擴展
RVV性能對比評估
RVV在RTOS如何使用的更好

概述

D1 && D1s(f133)采用的是平頭哥C906的core，上面已經支持了RVV 0.7.1版本，雖然目前RVV1.0已經frozen,這就意味著上游編譯器或者一些相關的生態軟件將支持RVV1.0，但是作為性能評估RVV0.7.1與RVV1.0影響并不大。下面的文章主要描述如何在D1 && D1s芯片上運行rt-thread，并且描述如何開啟RVV，同時對RVV性能進行一個簡單的評估，最后討論RVV如何與RTOS使用的問題。

rt-thread在D1芯片上的移植

目前D1s有64MB的內置DDR2，這非常適合運行RTOS，所以將rtos移植到D1s上是非常不錯的選擇。

其移植的細節不詳細介紹，可以查看源代碼

https://github.com/bigmagic123/d1-nezha-rtthread

移植的難點在于：

1.啟動，從芯片上電啟動入口處跳轉到rt-thread入口處的匯編代碼

2.硬件串口的初始化，這里會涉及到時鐘配置

3.tick時鐘中斷，目前采用的是riscv的通用timer,需要配置clic

4.任務切換和上下文的保存與恢復，這部分需要對入棧出棧的順序十分的清晰

5.串口中斷，這里需要弄清楚plic中斷處理機制

解決上述問題，移植rt-thread將非常的簡單，當前的rt-thread運行在M-mode，具有比較高的權限，可以隨意操作寄存器進行配置。

編譯與運行在windows和Linux上均可操作，主要參考如下的文檔：

https://github.com/bigmagic123/d1-nezha-rtthread/blob/main/README.md

目前已經實現的功能有：

1.timer
2.uart
3.gpio
4.vector
5.FPU

如何開啟D1&&D1s的rvv擴展

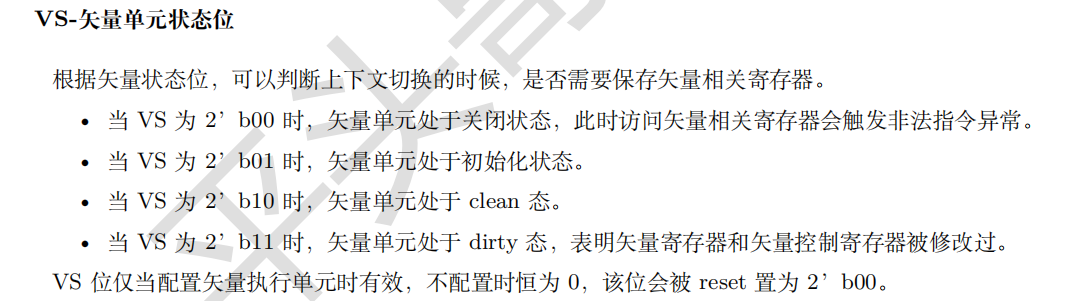

想要使用RVV功能，需要開啟VS標志位，該位位于

VS位于MSTATUS寄存器的23到24位。但是需要注意的是，當使用RVV時，需要開啟浮點寄存器（FS），不然會報錯。

這部分在rt-thread的體現是在上下文切換的時候，需要將使用RVV的線程的MSTATUS設置成開啟VS的模式。

可以VS設置b01。

只有當使能該位，才能正常使用RVV指令，不然運行會直接報錯。

接著，編譯選項中還需要添加成如下選項

-march=rv64gcvxtheadc -mabi=lp64d -mtune=c906

這樣才能告訴編譯器支持RVV指令。

RVV性能對比評估

riscv 的RVV其編程模型主要有兩種方式，第一種采用rvv-intrinsic。這就是在編譯器中進行intrinsic函數的構建，可以將相關的rvv操作變成編輯器的內置函數。采用類似下面的函數方式進行編程。

vint8mf8_t vcopy_v_i8mf8 (vint8mf8_t src);
vint8mf4_t vcopy_v_i8mf4 (vint8mf4_t src);
...

其操作詳情可以參考：

https://github.com/riscv-non-isa/rvv-intrinsic-doc/

本質上就是將復雜的匯編代碼操作換成C語言函數的形式，這種方式可讀性更強。rvv1.0后面也會提供這一種方式進行。

第二種就是采用匯編進行操作，裸寫匯編代碼的難度很大，但是可以實現比較好的優化，這特別是在關鍵耗時的操作上進行匯編級別的優化，可以很大程度上提升程序運行的性能。

在平頭哥開源出來的GCC工具鏈中，并沒有rvv-intrinsic功能，所以只能通過匯編函數的方式進行操作。

平頭哥開源出來了一個神經網絡的庫，里面有C906的RVV底層操作。

https://github.com/T-head-Semi/csi-nn2

實現了一些基本的操作，抽象了各種常用的網絡層的接口，并且提供一系列已優化的二進制庫。

其主要的使用類似于CMSIS，Tensorflow等等。有了這些抽象接口，在使用RVV進行特定優化的時候，難度也會有所降低。

下面主要從csi-nn2抽取出vertor add，vertor mul，memcpy，也就是加法計算，乘法計算和內存拷貝，三個方面，對其性能進行評估。

https://github.com/bigmagic123/d1-nezha-rtthread/blob/main/bsp/d1-nezha/applications/vector.c

浮點數加法

采用向量操作

float a[10] = {1.2,1.3,1.4,1.5,1.6,1.7,1.8,2.0,2.1,2.2}; float b[10] = {1.2,1.3,1.4,1.5,1.6,1.7,1.8,2.0,2.1,2.2}; float c[10];
element_mul_f32(a, b, c, 10);

一次性處理10個元素，采用RVV向量的操作。

普通的加法

for(ii = 0; ii < 10; ii++)
{
 d[ii] = a[ii] + b[ii];
}

單個元素相加。

分別計算30000次。

最后的結果如下：

采用向量加法只需要7ms，而直接相加，則消耗了36ms,性能相差5倍左右。

浮點數相乘

與加法操作類似，也是一次性處理10個元素

float a[10] = {1.2,1.3,1.4,1.5,1.6,1.7,1.8,2.0,2.1,2.2}; float b[10] = {1.2,1.3,1.4,1.5,1.6,1.7,1.8,2.0,2.1,2.2}; float c[10];
element_mul_f32(a, b, c, 10);

普通的乘法

for(ii = 0; ii < 10; ii++)
{
 d[ii] = a[ii] * b[ii];
}

兩者性能對比

向量乘法也比普通的乘法性能強大一些，接近5倍的差別。

內存拷貝

內存拷貝的測試方法是測試rt_memcpy,memcpy,csi_c906_memcpy。分別代表rt-thread內置的內存拷貝函數，采用C語言進行實現，memcpy是newlib庫函數的實現，里面會對riscv架構進行優化處理，csi_c906_memcpy則是采用向量操作，進行內存拷貝。

測試是先申請1MB的目標內存，1MB的源內存，往源內存中寫隨機數。

拷貝源內存中的數據到目標內存，拷貝100次，也就是100M的內存拷貝數據量。

結果如下：

顯然，內存拷貝操作newlib中的memcpy性能是最佳的，而向量操作的memcpy反而其次，最差的是rt-thread的rt_memcpy。這里的原因是newlib的memcpy的是經過優化后的，而vector memcpy也可能是優化的不好導致性能與newlib的memcpy相當。rt-thread采用純C語言實現，其通用性比較好，但是性能不佳。

RVV在RTOS如何使用的更好

這是一個關于更好的在RTOS上使用RVV的問題，由于RTOS是為了追求實時性，一般來說，開啟了FPU和RVV后，其寄存器的數量會非常的多，每次入棧和出棧的操作，如果每次都將全部的寄存器壓入和彈出，將會讓切換任務的時間變長，影響了系統的實時性。對于這種情況，其實可以利用mstatus中的VS和FS的標志位進行判斷。
