在這個項目中，RAK1906傳感器被用來監測周圍環境：溫度、壓力和濕度。傳感器數據將通過LoRaWAN傳輸?shù)絙等云平臺，并顯示在使用Codeigniter框架創建的網頁中，使用JavaScript和MySQL數據庫進行數據存儲和分析。

故事(分步指南)

步驟1：安裝WisBlock組件

?安裝和固定微控制器在主板上：

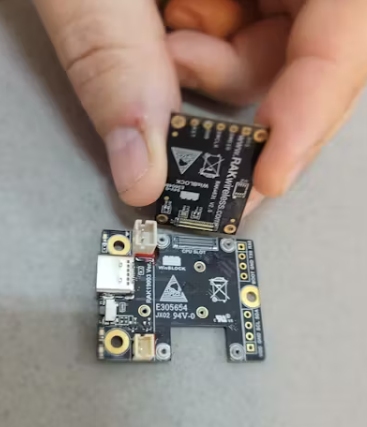

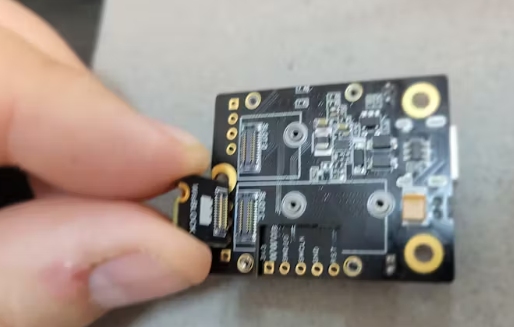

?將傳感器安裝并固定在主板上：

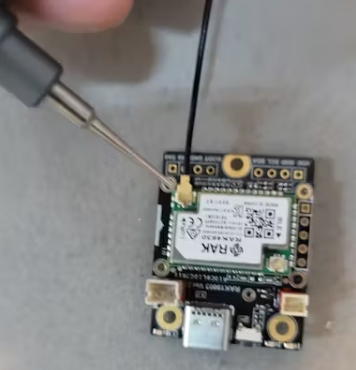

?連接LoRa天線：

步驟2：配置Arduino IDE

1. 使用USB-C線將模式連接到計算機。

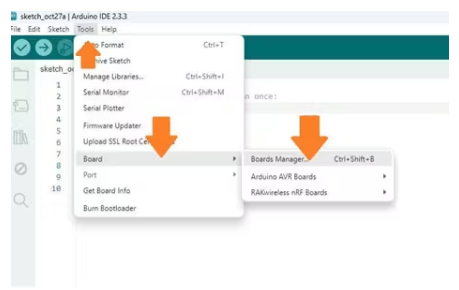

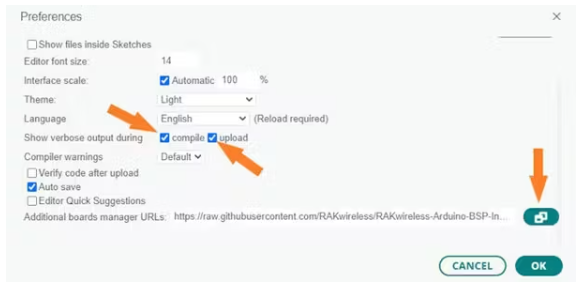

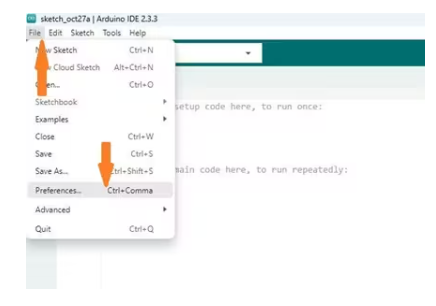

2. 在Arduino IDE中，增加了對WisBlock的支持：

啟用名為Build和Load的選項，以及名為Additional Panel Manager url的字段

3. 安裝WisBlock tile的庫：

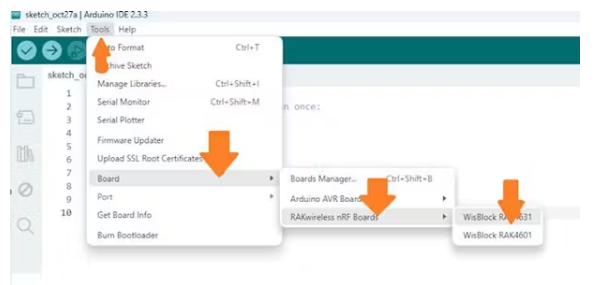

4. 選擇WisBlock RAK4631板：

步驟3：連接TTN

1. 登錄TTN

2. 創建一個新的應用程序：

填寫完所需的字段后，單擊Create App完成設置。

3. 要添加新設備，請執行以下步驟。

4. 選擇手動注冊方式。

5. 按照以下步驟設置您的設備與TTN連接：

—在本例中，由三個文件組成：

○lora_handler.cpp：該文件管理LoRaWAN通信，包括認證密鑰和網絡設置等網絡參數。

○main.h：該文件包含全局變量和程序中使用的函數聲明。應用程序的核心庫。

○RAK4631-DeepSleep-LoRaWan。Ino：采集傳感器數據并通過網絡傳輸?shù)闹魑募?。它還處理電源管理，包括傳輸之間的深度睡眠模式。

-驗證后將代碼上傳到設備，在TTN控制臺中進行檢查，接收到HEX格式的“Hello”消息：

m_lora_app_data_buffer[buffSize++] = 'e';m_lora_app_data_buffer[buffSize++] = 'l';m_lora_app_data_buffer[buffSize++] = 'l';m_lora_app_data_buffer[buffSize++] = 'o';

4 .編寫代碼

連接RAK1906_Environment_BME690傳感器，請遵循以下步驟：

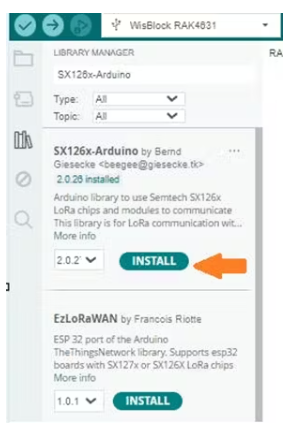

1. 安裝RAK1906傳感器所需的SX126x-Arduino庫：

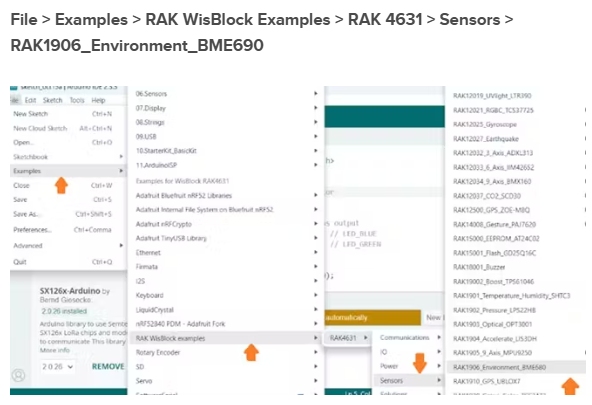

2. 從一個傳感器示例開始，檢查Arduino IDE中的環境傳感器。為此，您可以訪問：

3. 編譯加載完示例后，串口監視器顯示數據：

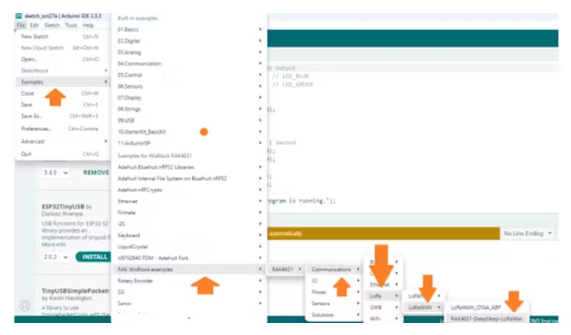

在對傳感器進行檢查后，將合并TTN和傳感器中數據傳輸?shù)膬蓚€示例。為此，我們從Arduino IDE中的LoRaWAN示例開始，修改如下：

-打開RAK4631-DeepSleep-LoRaWan。包含環境傳感器庫的文件：

# include

# include

并具有以下功能：

void bme680_init()

void bme680_get()

在setup()函數中，通過調用bme680_init()函數對傳感器進行初始化

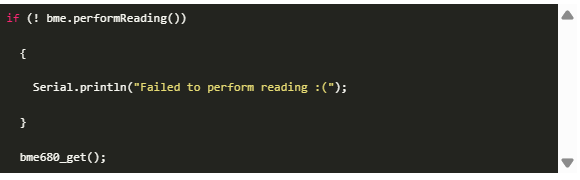

修改loop()函數以從傳感器讀取數據：

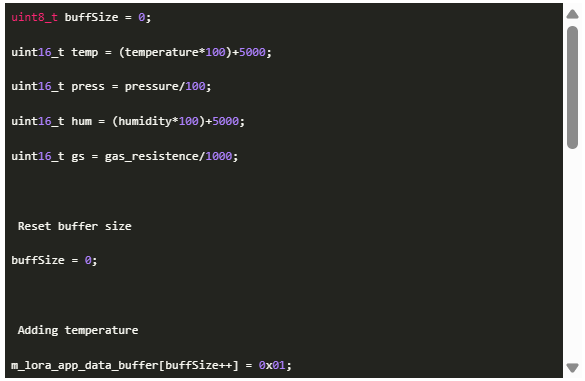

-更新sendLoRaFrame函數如下：

在TTN應用程序中，您轉到Payload Formatter到Uplink選項，在那里您選擇Custom JavaScript Formatter。將編寫一個函數來解碼HEX格式的數據，如下所示：

測試并將代碼上傳到TTN應用程序后，應該可以成功接收到RAK1906傳感器的值。

在云中收集的數據可以通過webhooks傳輸?shù)酵獠繎贸绦?，例如Ubidots。在本例中，我們選擇了傳輸?shù)阶远x服務的選項。要做到這一點，應遵循以下步驟：

1. 在創建的TTN應用程序中選擇Webhook，從可用模板中選擇自定義Webhook。

2. 在一般設置中，輸入從傳感器接收到新數據時將調用的ID和url以及發送數據的格式。

3. 在“已啟用事件類型”區域框中選擇“上行消息”。

本文編譯自hackster.io
