PWM(脈寬調制)調速系統是現代電機控制中廣泛采用的一種技術，它通過改變脈沖信號的占空比，實現對電機轉速的精確控制。這種技術不僅具有調速范圍廣、精度高、響應速度快等優點，而且能夠顯著降低電機運行時的能耗和溫升，提高系統的整體性能。本文將對PWM調速系統的工作原理進行詳細介紹，包括其基本原理、組成部分、工作過程以及優勢等方面。

PWM調速系統的基本原理

PWM調速系統的基本原理是通過改變電源輸入信號的脈沖寬度來實現調速。具體來說，PWM調速系統利用開啟和關閉開關設備的不同時間比例，來達到通過控制平均輸出電壓的目的。在這個過程中，PWM信號的高電平時間長度(即脈沖寬度)決定了電機所接收到的平均電壓，進而決定了電機的轉速。脈沖寬度越寬，電機所接收到的平均電壓越高，電機轉速也會相應增加;脈沖寬度越窄，電機所接收到的平均電壓越低，電機轉速則會降低。

PWM原理及其應用

PWM，即脈寬調制，是一種通過輸出不同占空比來將直流電壓轉換為不同電壓值的模擬信號的技術。在電機控制中，PWM被廣泛應用于調節電機速度。其原理在于，占空比越高，高電平在周期內所占的比例越大，從而實現對電機轉速的精準調節。當輸出端的高電平時，電機開始轉動，并在高電平突然轉為低電平時，由于電感的作用，電機不會立即停止，而是保持原有轉速。通過這種似停非停、似全速轉動又非全速轉動的狀態，我們可以實現電機轉速的平滑調節。因此，占空比的大小直接決定了電機的平均輸出電壓和轉速。

在電機控制中，電壓與轉速成正比，即電壓越大，電機轉速越快。而PWM技術正是通過輸出不同的模擬電壓來達到調節電機輸出轉速的目的。當然，電機控制中還涉及到一個頻率的問題。頻率太低可能導致電機運動不穩定，甚至產生人耳可聽到的呼嘯聲;而頻率過高則可能超出電機的響應能力。因此，選擇合適的頻率范圍對于確保電機的穩定運行至關重要。一般來說，正常的電機頻率應控制在6-16kHz之間。

輸出的電壓差異會導致電機轉速的變化。事實上，除了滑動變阻器或更換不同電壓的電源，PWM技術也能實現電機的調速，而且在實際應用中，PWM技術顯然更為便捷。

PWM調速系統的組成部分

PWM調速系統主要由以下幾個組成部分構成：

控制信號產生器：用于產生調速的控制信號。常見的控制信號可以是脈沖信號或直流電壓信號。這些信號通常來自于用戶輸入、傳感器反饋或上位機指令等。

比較器：將控制信號與參考信號進行比較，并輸出PWM信號。比較器是PWM調速系統的核心部件之一，它負責根據控制信號和參考信號的大小關系，生成具有不同脈沖寬度的PWM信號。

開關驅動器：根據PWM信號的變化，控制開關管件的開啟和關閉，實現電源輸入信號的調制。開關驅動器通常采用大功率晶體管等器件，能夠承受較大的電流和電壓。

輸出濾波電路：用于對調制后的電源輸入信號進行濾波，以得到平均輸出電壓。輸出濾波電路能夠有效地消除PWM信號中的高頻噪聲和紋波，提高輸出電壓的穩定性和精度。

深入探索PWM的內涵

PWM，即脈沖寬度調制，是一種通過改變脈沖寬度來控制電壓或電流的技術。它廣泛應用于電機控制、照明調節以及電池充電等多個領域。通過精確調整脈沖的寬度，PWM能夠實現對于電壓或電流的精細控制，從而滿足各種應用需求。

脈沖寬度調制(PWM)，作為“Pulse Width Modulation”的簡稱，是一種高效技術，通過微處理器的數字輸出來對模擬電路進行精準控制。它在測量、通信以及功率控制與變換等多個領域中都有著廣泛的應用。

關于PWM的頻率，它指的是在1秒內信號從高電平到低電平再回到高電平的循環次數，也就是一個完整的周期數。因此，頻率越高，意味著一秒鐘內PWM的周期數越多。其單位為赫茲(Hz)，常見的表示方式有50Hz和100Hz等。

而PWM的周期，即T，與頻率f之間存在倒數關系，即T=1/f。比如，當頻率為50Hz時，一個周期的時間為20ms。這意味著每秒鐘會有50個這樣的周期，也就是50次PWM的切換。

此外，占空比是PWM技術中另一個關鍵概念。它表示的是在一個脈沖周期內，高電平所占據的時間比例。占空比以百分比形式表示，其范圍從0%到100%。不同的占空比設置，將直接影響輸出電壓或電流的大小和形狀。

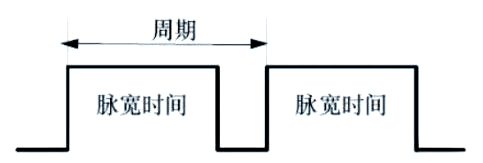

周期：指一個脈沖信號所占據的時間長度。在1秒內，脈沖信號的周期次數即為頻率。而脈寬時間，也就是高電平所持續的時間，它決定了脈沖信號的形狀。在給定的周期內，脈寬時間所占的比例即為占空比。例如，若周期為10ms，脈寬時間為8ms，則低電平時間為2ms。因此，總的占空比計算為8ms/(8ms+2ms) = 80%，這就是占空比為80%的脈沖信號。通過調節占空比，我們可以實現對脈沖寬度的精準控制，這是PWM技術的核心所在。同時，頻率則表示單位時間內脈沖信號的循環次數，頻率越高，則表示一秒鐘內脈沖信號的切換次數越多。以20Hz、80%占空比為例，即意味著在1秒鐘內輸出了20次脈沖信號，且每次的高電平時間為40ms。

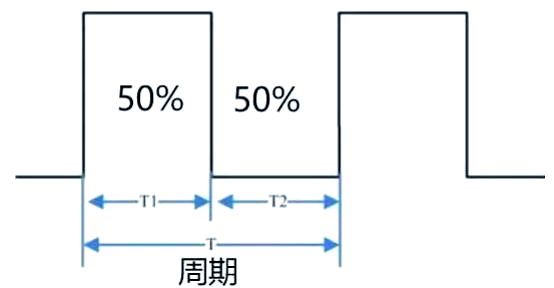

上圖中，我們定義了周期T、高電平時間T1以及低電平時間T2。若周期T為1秒，則頻率為1赫茲。在此情況下，高電平時間持續5秒，而低電平時間同樣為5秒。因此，整個周期內的占空比計算為高電平時間除以周期，即5秒除以1秒，得出占空比為50%。這就是PWM技術的基本原理。

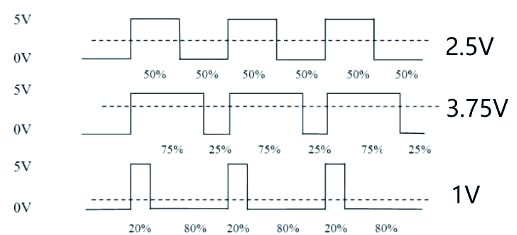

以單片機為例，其IO口通常輸出數字信號，僅能提供高電平和低電平兩種狀態。然而，通過PWM技術，我們可以利用方波的占空比變化來模擬出不同的模擬電壓信號。具體來說，當高電平為5V、低電平為0V時，通過調整IO口輸出的方波占空比，我們能夠輸出0至5V范圍內的任意模擬電壓。這種技術原理在于，電壓實際上是通過一種高電平與低電平的重復脈沖序列施加到模擬負載上的，如LED燈或直流電機等。通過精確控制連接和斷開的時間比例，我們可以理論上輸出任何不超過最大電壓值的模擬電壓。例如，50%的占空比將導致高電平時間與低電平時間均等，從而在特定頻率下產生5V的模擬輸出電壓;而75%的占空比則將產生75V的模擬電壓。

PWM的調節作用基于對“占周期”寬度的精準控制。當“占周期”變寬，輸出的能量相應提高，經過阻容變換電路后，平均電壓值也會隨之上升。反之，當“占周期”變窄，輸出的電壓信號平均值則降低，同樣地，經過阻容變換電路處理的平均電壓值也會下降。

具體來說，在恒定的信號頻率下，通過調整占空比，我們可以獲得不同的模擬輸出電壓。這就是PWM實現D/A轉換的基本原理。

進一步地，PWM技術在呼吸燈等LED燈應用中發揮著關鍵作用。由于人眼對80Hz以上刷新頻率的閃爍不敏感，因此當LED燈的PWM頻率超過50Hz時，視覺暫留效應使得燈光看起來穩定而不閃爍。通過精確控制高電平與低電平的時間比例(即占空比)，我們可以實現不同亮度的LED燈效果，從而模擬出呼吸燈的漸變亮度。
