[導讀]在PCB打樣過程中,層疊結構的設計是至關重要的環節。它不僅關系到PCB的性能和穩定性,還直接影響到生產成本和制造周期。本文將從PCB的兩個重要組成部分Core和Prepreg(半固態片,簡稱PP)出發,深入探討PCB多層板的層疊結構設計的先決條件。

PCB打樣過程中,層疊結構的設計是至關重要的環節。它不僅關系到PCB的性能和穩定性,還直接影響到生產成本和制造周期。本文將從PCB的兩個重要組成部分Core和Prepreg(半固態片,簡稱PP)出發,深入探討PCB多層板的層疊結構設計的先決條件。

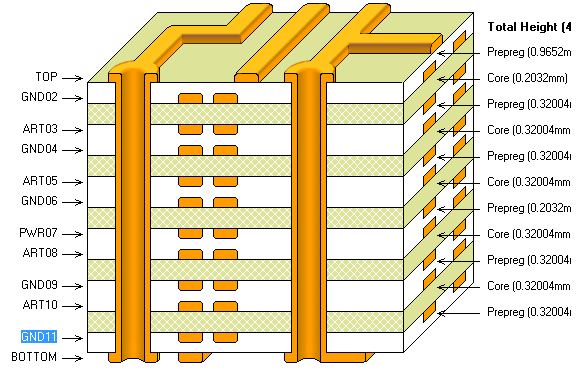

一、Core和PP的簡要介紹

Core是PCB多層板的核心組成部分,它的兩個表層都鋪有銅箔,可作為信號層、電源層、地層等導電層。Core的上、下表層之間填充的是固態材料,具有良好的機械強度和電氣性能。而PP則是一種半固態的樹脂材料,表面不鋪銅箔,在PCB中起填充作用。PP的材質比Core略軟一些,因此在制作多層板時,需配合使用Core和PP,一般在兩個Core之間應選用PP作為填充物。

二、層疊結構設計的先決條件

在進行PCB多層板的層疊結構設計時,需要預先獲取以下信息:?jiǎn)伟蹇倢訑?shù):包括信號層、電源層、地層的數目。這些層數的確定需要根據單板尺寸、單板規模(如信號數目、電源種類等)以及EMC的要求進行粗略估計。

單板厚度:單板厚度與導軌寬度有關,同時也取決于總層數等因素。例如,14層以內的單板厚度可以選擇為1.6mm,而16層以上的單板厚度需在2mm以上。在某些設計中,受限于導軌寬度,而單板總層數又不能減少,可以采取削邊的方式將單板與導軌接觸的區域削薄。

目標阻抗:從信號完整性考慮,要求在信號傳輸路徑上實現阻抗的匹配。一般取單端信號對地阻抗為50Ω,而差分對信號間阻抗為100Ω。

PCB材質的選擇:主要關注介電常數Er和材質正切值tanδ。介電常數越大,則電磁場在該材質中導通的能力越強。而材質正切值tanδ越大,則信號的損耗越大。在高速電路設計中,應盡量選擇Er和tanδ小的材質。嘉立創提供的板材在介電常數和材質正切值方面有著優異的表現,能夠滿足高速電路設計的需求。

三、層疊結構設計的后續步驟

確定信號層的數目:根據PCB上關鍵器件的擺放位置,打開PCB設計軟件的飛線顯示功能,可以粗略估計這些關鍵器件之間的信號線密度,以便對信號層的數目進行評估。

評估所需電源層、地層的數目:根據電源的種類、信號層隔離的要求等,可以評估所需電源層、地層的數目。

選擇合適的Core和PP厚度:根據單板總層數和厚度要求,選擇合適的Core和PP厚度進行搭配。

進行阻抗設計:根據目標阻抗要求,進行阻抗設計,確保信號在傳輸路徑上實現阻抗匹配。

考慮EMC性能:在層疊結構設計中,還需要考慮EMC性能的要求,通過合理的層疊結構設計來提高PCB的EMC性能。

綜上所述,PCB多層板的層疊結構設計是一個復雜而細致的過程,需要綜合考慮多個因素。通過合理的層疊結構設計,可以確保PCB的性能和穩定性,同時降低生產成本和制造周期。
