本文對貼片廠貼回來的電路板出現芯片引腳間的連錫問題、PCB板（電路板）的阻焊橋脫落有一定意義，特別是做電子產品的工程師強烈建議閱讀、而對于個人DIY的電子玩家也可以了解這些概念。

1.阻焊橋的作用與工藝生產能力

1.1.阻焊橋的定義與作用

阻焊橋（又稱綠油橋或阻焊壩），指的是表面貼裝器件（SMD）焊盤之間的阻焊油墨。阻焊橋的作用是用于防止SDM焊盤（特別是IC封裝）間距過小而導致焊接橋連短路，阻止焊料流動。

在日常開發中，我們有兩種選擇：

一種是開通窗去除阻焊橋：對整個芯片引腳區域進行阻焊開窗，像處理金手指一樣，讓IC引腳之間沒有綠橋，手工焊接時還不覺的有問題，但是在量產，SMT貼片的時候，會出現芯片引腳之間的連錫問題。那就需要貼片廠的工作人員對每一塊電路板進行檢查（不過本來也應該要檢查），但是人工檢查總會有遺漏，是不是就可能發生把有問題的電路板寄到你們公司啦，這個時候就會去找貼片廠的麻煩。之后省略一萬字，自己領悟。這種方法不建議。

另一種保留阻焊橋：如果我們沒有對芯片的引腳焊盤區域進行開窗，默認就是保留阻焊橋的，但是，能不能真的保留打個問號？比如阻焊橋只有2mil寬（1mil=0.0254mm），那么工藝水平達不到啊，就像芯片說要做到3nm，5nm工藝，甚至1nm工藝，現有工藝水平達不到啊。所以阻焊橋能不能成功保留還是需要斟酌考慮的。

1.2.工藝生產能力

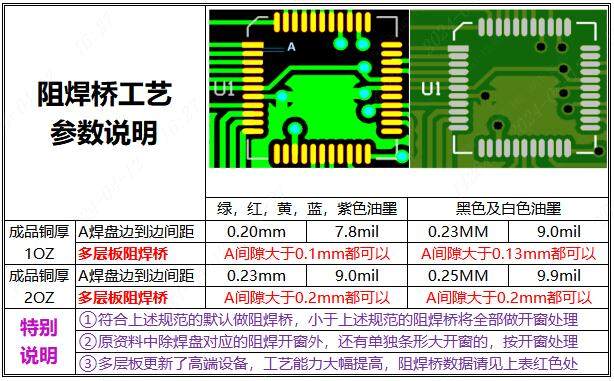

不同廠家的生產工藝不一樣，這里我以嘉立創官網上展示的阻焊橋生產工藝能力進行分析：

一般電路板的銅厚默認就是1oz，那就以此來分析吧，

圖中“A焊盤邊到邊間距”其實就是阻焊橋的寬度。為什么這里多層板的阻焊橋間隙可以做到0.1mm呢，因為所用生產工藝不同，導致的工藝能力不同，單雙層板用的傳統的CCD曝光機，而多層板（四層及以上板子層數）用的LDI阻焊曝光機；

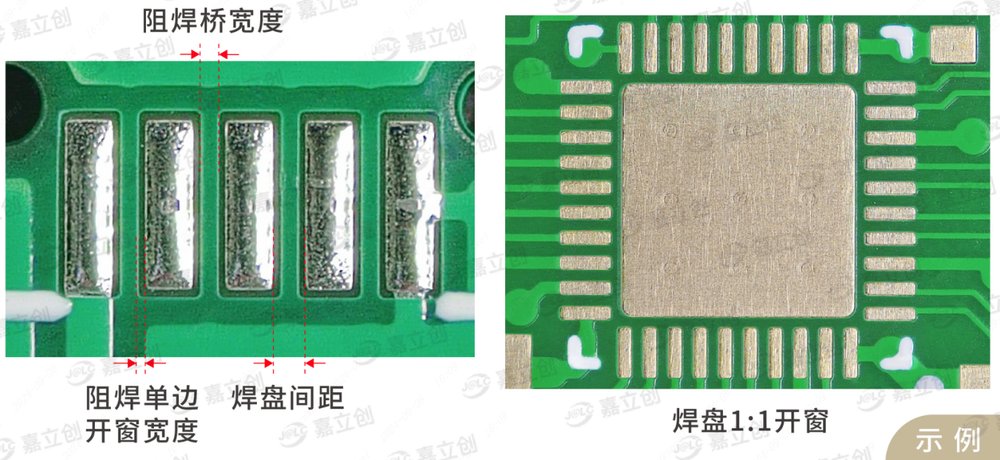

傳統的CCD曝光機阻焊對位存在一定的公差，為了避免焊盤被阻焊油墨覆蓋，在設計阻焊層時，阻焊開窗通常要比焊盤單邊大0.05mm，也就是大約2mil，以減少阻焊對位公差對產品良率造成影響。

可以看到，阻焊橋?qū)挾群妥韬竼芜呴_窗寬度，兩個參數是一個制約的關系，阻焊單邊開窗寬度大，對應的阻焊橋?qū)挾染蜁冃　?

而LDI（激光直接成像）阻焊曝光機生產電路板時，減少了傳統曝光技術和CCD曝光技術中因菲林光繪和對位的偏差，讓阻焊精度更高。（就可以實現精準的1：1阻焊與焊盤開窗，也就是阻焊開窗和焊盤一樣大，使用LDI可以縮小到0mm）。

但是相鄰焊盤間的距離小于制作阻焊橋所需的最小值，在PCB的設計端仍然有阻焊橋，那么PCB成品可能會因為阻焊橋脫落等不良隱患。

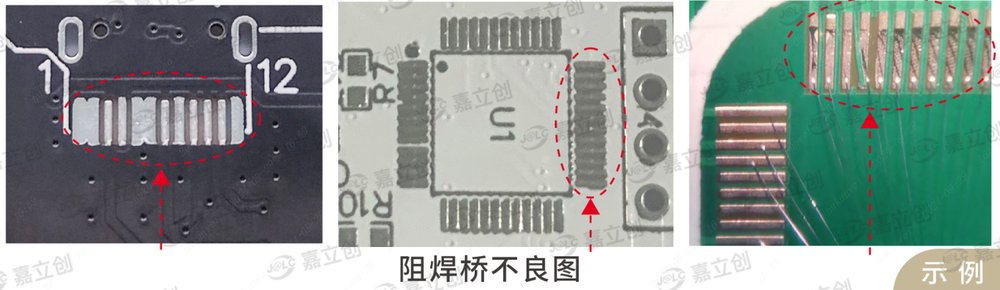

下面放一些阻焊橋不良的圖片：

從圖片可以看到，存在阻焊橋脫落，兩個引腳焊盤連錫的情況，究其原因就是阻焊橋?qū)挾忍?，小于最小工藝參?shù)導致的。那如何避免出現這種現象呢，就要從設計端和制造端兩個方面考慮了。

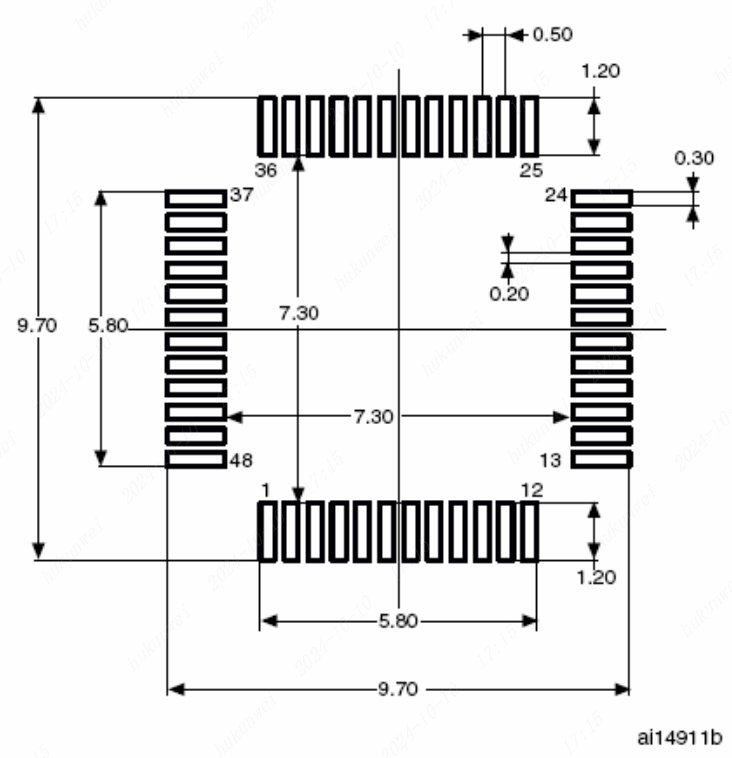

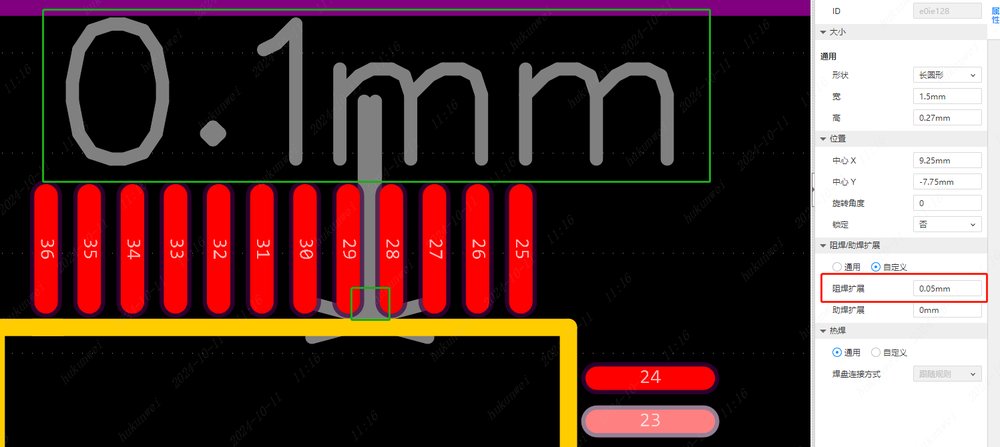

2.芯片IC的阻焊橋?qū)挾?/strong>
