本課題是利用Arduino UNO微控制器和MAX7219點陣顯示器構建的自動數字祈禱時間提醒時鐘。

我們的團隊創建了這個項目，因?yàn)槲覀兘?jīng)常因?yàn)閷Ｗ⒂趯W(xué)習或工作而錯過禱告時間。我們想要一個簡單的祈禱時間提醒，易于構建，可以直接顯示信息，而無需查看智能手機。

特性

?使用點陣顯示顯示當前時間。

?顯示五個每日祈禱的提醒：Subuh (Fajr), Dzuhur (Dhuhr), Ashar (Asr)， Maghrib和Isya (Isha)。

?當祈禱時間到了時，它會發出簡單的嗶嗶聲。

好處

?通過提供及時的提醒，幫助用戶保持禱告紀律。

?無需互聯網或智能手機連接即可獨立操作。

?提供一個簡單而經濟的解決方案，適用于各種環境，如臥室，辦公室或廚房。

?為那些對微控制器編程和電子設備控制感興趣的人提供一個實用的學習項目。

硬件使用

我們選擇了Arduino UNO，因?yàn)樗子诰幊滩⑶易阋詽M足我們的需求。對于顯示，我們使用MAX7219點陣模塊來清晰地顯示文本。我們還增加了一個活躍的蜂鳴器，當祈禱時間到來時發出信號。

設備如何工作

?Arduino UNO作為設備的大腦，運行包含祈禱時間表的程序(例如，Subuh在04:30，Dhuhr在12:00，等等)。

?當前時間從設備打開時自動計算。該程序從秒零計數，并繼續跟蹤小時，分鐘和秒，而設備是在。

當當前時間與設定的祈禱時間匹配時，設備將：

?在點陣上顯示祈禱提醒信息(例如，“是時候祈禱了”)

?激活蜂鳴器作為信號，幾秒鐘后，顯示器返回顯示當前時間

構建設備的步驟

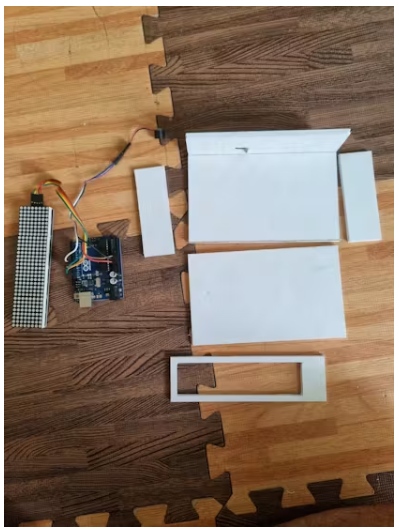

1. 準備組件：Arduino UNO， MAX7219點陣模塊，主動蜂鳴器，跳線。

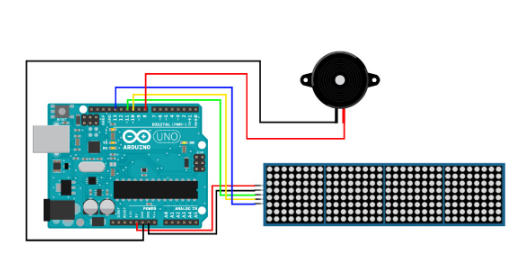

2. 使用SPI將點陣模塊連接到Arduino：

?VCC→5v

?GND→GND

?DIN→引腳11 (MOSI)

?CS→引腳10(芯片選擇)

?CLK→引腳13 (SCK)

3. 將蜂鳴器直接連接到Arduino：

?蜂鳴器正(+)引腳→Arduino數字引腳8

?蜂鳴器負(-)引腳→Arduino GND

4. 編寫Arduino程序，其中包括：

?手動設置初始時間

?祈禱時間表固定在代碼內

?比較當前時間和祈禱時間的邏輯

?命令顯示文本和激活蜂鳴器時，時間到了

5. 使用Arduino IDE將代碼上傳到Arduino。

6. 使用USB連接線或適配器為設備供電。

7. 設備已經準備好了，每次開機都會自動運行。

結論

這款祈禱提醒時鐘由Arduino UNO，點陣和蜂鳴器組成，可以顯示時間并提醒用戶何時該祈禱。它幫助以簡單和獨立的方式支持日常敬拜。我們希望這個項目能激勵其他人制作有用的工具，將技術與日常生活聯系起來。

本文編譯自hackster.io
