在LED亮度控制的基礎上，我們將使用PWM，平滑過渡和淡出來創建一個動態燈光秀，使其在視覺上引人入勝!

在我們之前的LED亮度控制項目的基礎上，我們現在將進一步創建一個動態的LED燈光秀。使用PWM和亮度的定時變化，我們將創建平滑的過渡，淡出和效果，使LED在視覺上引人入勝。讓我們讓LED煥發生機吧!

我們開始吧

?如果你還沒有完成LED亮度教程，我們強烈建議你在繼續之前先復習一下，建立一個堅實的基礎。

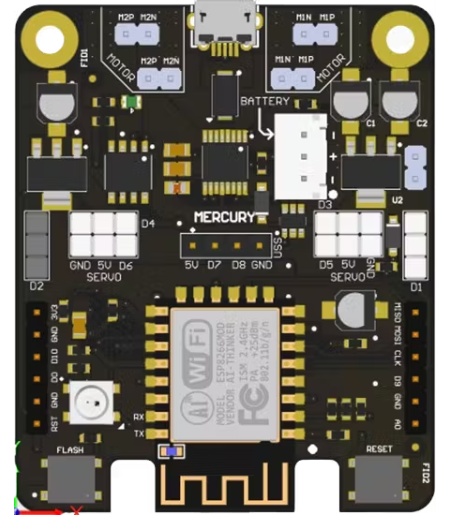

?設置環境-如果您還沒有在Arduino®上添加水星板，現在是這樣做的好時機。

?插入USB電纜水星板和連接它您的筆記本電腦。

?請參閱下面的代碼

?當Arduino終端顯示“Connecting…”時，長按FLASH按鈕啟動上傳過程。

這里到底發生了什么?

速成班：Arduino®環境中的For-loop和delay()

for循環是Arduino中用于多次執行代碼塊的基本控制結構。

delay(ms)函數將程序暫停一段指定時間(以毫秒為單位)。

回到項目上來…

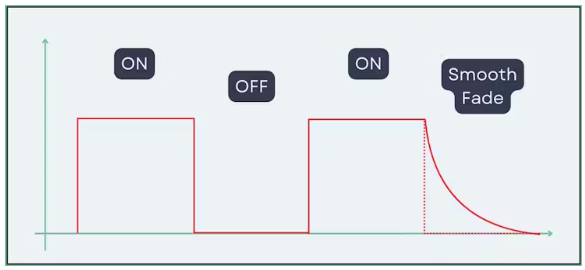

我們將實現的LED例程遵循以下順序：LED OFF→LED ON→LED OFF→LED ON→Slow Fade Out。這種圖案將創造一個動態的效果，逐漸過渡到一個平滑的衰減為一個視覺上吸引人的LED秀。

緩慢淡出

循環開始時亮度設置為250，在之前的狀態下，LED是開的。只要亮度大于等于0，循環就會繼續。在每次迭代中，亮度降低1(從250→249→248…添加2毫秒的延遲以創建平滑的衰落效果，而不是瞬間變化。

***聲明***

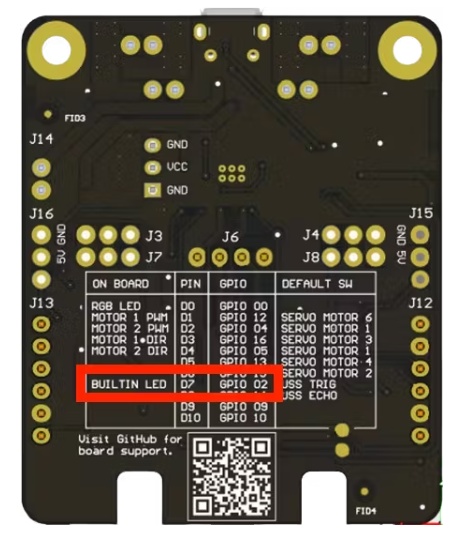

以上提到的一切大體上都是正確的;然而，在使用ESP-12F模塊的水星板上，ESP-12F模塊上的默認內置LED以反向配置連接。這意味著當GPIO 2 (D7)設置為HIGH時，LED關閉，當GPIO 2設置為L(zhǎng)OW時，LED打開。

因此，PWM的行為也被反轉。當PWM值設置為0時，LED以全亮度發光，當PWM值設置為255時，LED完全關閉。否則，概念理解保持不變。

為了解釋這種倒置的LED行為，我們需要在代碼中做一個小的調整，如下所示：

這里，“亮度”表示用戶輸入所需的LED亮度。

本文編譯自hackster.io
