FreeRTOS是一個實時操作系統(RTOS)，專門為微控制器和小型微處理器設計。它為在資源受限的設備上開發需要精確定時和任務管理的應用程序提供了可靠的基礎。

本指南中的所有示例代碼都可以在這個repo: FreeRTOS on Xiao ESP32S3上找到

什么是FreeRTOS?

FreeRTOS是一個輕量級操作系統，支持在微控制器上進行多任務處理。它允許開發人員創建可以同時執行多個任務的應用程序，同時有效地管理系統資源。FreeRTOS中的“自由”指的是它的開源性質，在MIT許可下可用，使其可用于商業和個人項目。

嵌入式系統對FreeRTOS的需求

FreeRTOS解決了嵌入式系統開發中簡單順序編程無法有效處理的關鍵挑戰。以下是它的必要性：

傳統編程的問題

在傳統的“超級循環”微控制器編程中，代碼在無限循環中依次運行。這種方法有幾個局限性：

?時間問題：當多個任務需要不同的時間要求時，管理它們變得越來越復雜，因?yàn)橛醒舆t函數。

?響應性問題：長時間運行的任務會阻塞其他一切。例如，如果您讀取傳感器需要1秒，則系統在此期間無法響應其他事件。

?代碼復雜性：隨著項目的增長，在單個循環中管理多個設備交互變得笨拙且容易出錯。

?資源爭用：如果沒有適當?shù)耐?，訪問共享資源可能導致數據損壞或不可預測的行為。

使用FreeRTOS的好處

FreeRTOS通過以下方式解決這些問題：

1. 真正的多任務處理

FreeRTOS允許多個任務并發運行，而不是一個任務阻塞其他任務。當一個任務等待某些事情(比如傳感器讀取)時，其他任務可以繼續執行。

2. 確定的時間

FreeRTOS提供了機制來確保時間關鍵的操作在應該的時候發生。任務優先級確保高優先級操作在需要時獲得CPU時間。

3. 簡化程序結構

你可以這樣寫，而不是在單個循環中使用復雜的狀態機：

處理連接性的一個任務

另一個用于傳感器讀數

第三個是用戶界面元素，每個任務都變得更簡單、更集中。

4. 資源管理

FreeRTOS提供了信號量、互斥鎖和隊列來安全地共享資源和在任務之間通信，防止數據損壞和競爭條件。

5. 功率效率

當任務處于非活動狀態時，F(xiàn)reeRTOS可以將處理器置于睡眠模式，從而減少對電池供電設備至關重要的功耗。

現實世界的例子：物聯網傳感器節點

考慮這樣一個設備：

?讀取多個傳感器

?處理數據

?連接Wi-Fi

?向服務器發送數據

?管理顯示

?處理用戶輸入

如果沒有RTOS，時序就會變成一場噩夢——您將需要復雜的狀態機、仔細的時序計算，并且仍然會面臨響應性問題。

使用FreeRTOS，您可以：

?為每個功能創建單獨的任務

?分配適當?shù)膬?yōu)先級

?讓調度器處理計時

?使用隊列在組件之間傳遞數據

?實施節能策略

當freeertos是必不可少的

freeertos在以下方面變得尤為必要：

?對時間敏感的應用：工業控制、醫療設備或汽車系統，其中精確定時是至關重要的。

?復雜交互：系統同時管理多個外設、通信和用戶界面。

?資源受限的設備：當您需要在處理能力有限的設備上最大化效率時。

?可靠的操作：系統穩定性和可預測行為不可協商的應用程序。

對于驍驍ESP32-S3來說，F(xiàn)reeRTOS非常有價值，因?yàn)樵摪宓碾p核處理器和連接功能(Wi-Fi、藍牙)與RTOS完美互補，RTOS可以有效地跨核分配任務并管理復雜的通信堆棧。

常見的應用程序

?物聯網設備：同時管理傳感器、連接和數據處理。

?工業自動化：處理多個控制過程，定時保證。

?消費類電子產品：在執行后臺操作時管理用戶界面。

?醫療設備：確保關鍵功能的可靠運行和可預測的時間。

?汽車系統：管理具有不同優先級的多個控制系統。

入門曉ESP32-S3

Seeed Studio Xiao ESP32-S3是一款緊湊但功能強大的開發板，具有：

?ESP32-S3雙核處理器

?8MB PSRAM和8MB閃存

?Wi-Fi和藍牙連接

?USB Type-C，支持本地USB

?多個GPIO引腳在一個小的形式因素

?建立發展環境

?從Arduino .cc安裝Arduino IDE

增加ESP32板支持：

?開放Arduino IDE

?轉到File > Preferences

?進入Tools > Board > Boards Manager

?搜索“esp32”并安裝最新版本

選擇正確的板：

?進入Tools > Board > ESP32 Arduino

?選擇“XIAO_ESP32S3”

?選擇正確的板：進入Tools > board > ESP32 ArduinoSelect “XIAO_ESP32S3”

安裝FreeRTOS庫：

?FreeRTOS預裝了ESP32 Arduino內核

例1：兩個led同時閃爍

這個例子演示了如何創建兩個獨立的任務，每個任務控制一個具有不同閃爍模式的LED。

示意圖

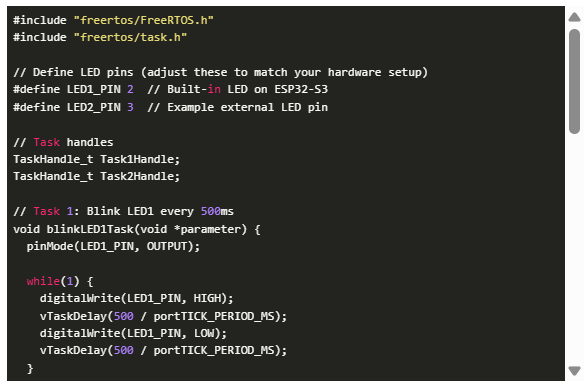

代碼

在這里查看WOKWI仿真：WOKWI仿真

您可以創建一個副本并使用它進行練習，例如以不同的速率閃爍兩個led，甚至添加更多l(xiāng)ed

例1中的關鍵概念

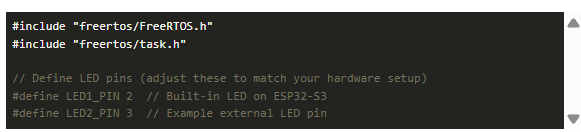

包括和定義

該代碼包括訪問任務創建和管理功能所需的FreeRTOS頭文件。

LED引腳被定義為常量，LED1_PIN使用ESP32-S3上的內置LED(引腳2)，LED2_PIN表示連接到引腳3的外部LED。

任務處理

這些變量存儲對所創建任務的引用。它們用于在以后需要時識別和控制任務(例如，掛起、恢復或刪除任務)。

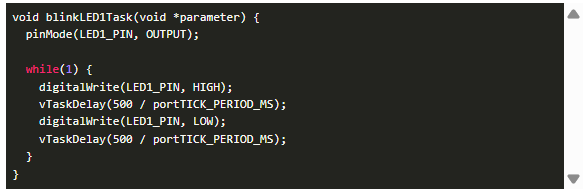

.任務1:LED1閃爍功能

?這個函數將LED1_PIN配置為輸出引腳。

?它進入一個無限循環(while(1))，這是需要連續運行的FreeRTOS任務的標準。

循環內部：

?用digitalWrite(LED1_PIN， HIGH)打開LED

?使用vTaskDelay(500 / portTICK_PERIOD_MS)等待500毫秒

?使用digitalWrite(LED1_PIN， LOW)關閉LED

?再等待500毫秒

?環路內部：用digitalWrite(LED1_PIN， HIGH)點亮LED

?使用vTaskDelay(500 / portTICK_PERIOD_MS)等待500毫秒

?使用digitalWrite(LED1_PIN， LOW)關閉LED

?再等待500毫秒

?vTaskDelay函數在這里至關重要。它將控制權交還給FreeRTOS調度器，允許其他任務在延遲期間運行。參數portTICK_PERIOD_MS是一個常量，用于將毫秒轉換為FreeRTOS的滴答周期。

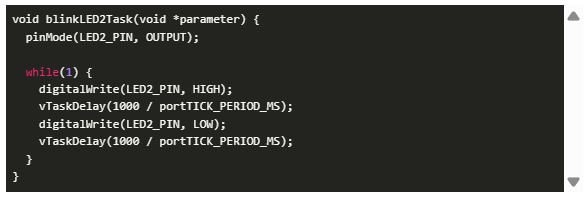

任務2:LED2閃爍功能

該函數在結構上與任務1相同，但是：

?它控制LED2_PIN

?它使用更長的延遲1000毫秒(1秒)，創建一個不同的閃爍模式

?該函數在結構上與Task 1相同，但是：它控制LED2_PIN，而不是使用更長的延遲1000毫秒(1秒)，創建不同的閃爍模式

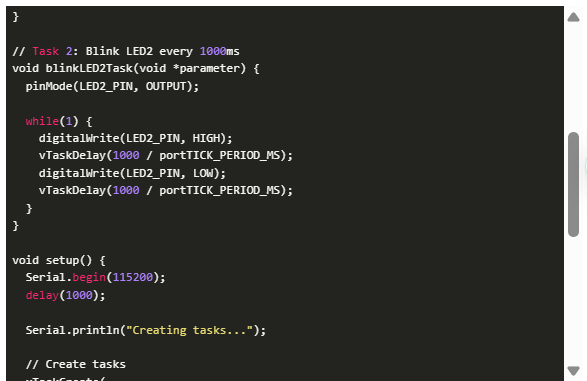

設置函數

?setup函數以115200波特率初始化串口通信，并等待1秒。

然后使用xTaskCreate()創建兩個任務，它有幾個參數：

?任務函數：任務(blinkLED1Task或blinkLED2Task)要執行的函數。

?任務名稱：用于調試目的的描述性名稱

?堆棧大小：為任務堆棧分配的內存量(以字節為單位)(這里是2048字節)

?任務參數：傳遞給任務的數據(NULL表示沒有參數)

?任務優先級：0-24之間的一個數字，數字越高優先級越高;兩個任務具有相同的優先級(1)

?任務句柄：存儲任務句柄的指針，用于以后的管理

然后使用xTaskCreate()創建兩個任務，它有幾個參數：任務函數：由任務執行的函數(blinkLED1Task或blinkLED2Task)任務名稱：用于調試目的的描述性名稱堆棧大小：為任務堆棧分配的內存(以字節為單位)(這里是2048字節)任務參數：傳遞給任務的數據(NULL表示沒有參數)任務優先級：從0到24的數字，其中更高的數字意味著更高的優先級;任務句柄：存儲任務句柄的指針，用于以后的管理

循環函數

?循環函數基本上是空的，因?yàn)镕reeRTOS調度器現在控制任務的執行。

?在循環中包含vTaskDelay()可以防止CPU在空循環中浪費周期。

多任務是如何工作的：

?當ESP32-S3啟動時，它運行setup()函數，該函數創建兩個LED閃爍任務。

?FreeRTOS調度器接管并開始并發地執行這兩個任務。

?任務1一直運行，直到遇到vTaskDelay()，然后調度器暫時掛起它。

?然后調度程序運行Task 2，直到它達到自己的vTaskDelay()。

?當任務進入和退出它們的延遲狀態時，調度器會智能地在它們之間切換。

?從用戶的角度來看，兩個led似乎同時獨立閃爍。

?這是FreeRTOS如何在單核或多核微控制器上實現多任務處理的完美示例，允許多個操作并發運行，而無需復雜的手動定時管理。

示例2：使用互聯網重新連接的連續數據收集

這個例子演示了持續收集傳感器數據，當網絡連接中斷時將數據存儲在本地，并在網絡連接恢復后發送數據。

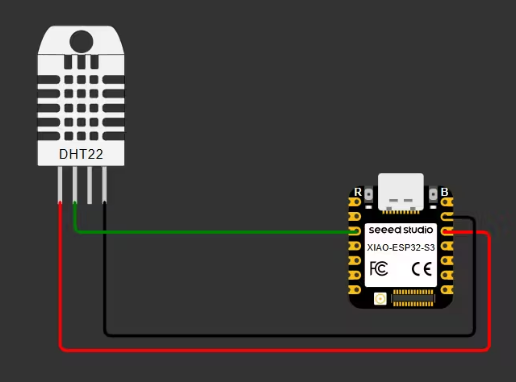

示意圖

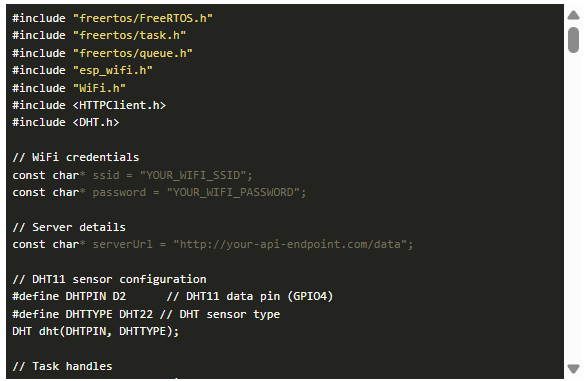

代碼

在這里查看WOKWI仿真：WOKWI仿真

你可以創建一個副本并練習

例2中的關鍵概念

?任務同步：使用互斥鎖(SemaphoreHandle_t)來保護共享資源。

?任務間通信：使用隊列(QueueHandle_t)在任務之間傳遞數據。

?資源管理：在網絡不通的情況下，對數據進行本地存儲管理

?多任務優先級：賦予連接管理比數據收集和發送更高的優先級。

高級FreeRTOS概念

FreeRTOS中的任務狀態

?運行中：任務正在執行。

?Ready：任務可以運行，但需要等待CPU時間。

?阻塞：任務正在等待一個事件(例如，延遲超時，信號量)。

?Suspended：該任務不可調度。

?已刪除：任務已刪除，但未從內存中移除。

內存管理

FreeRTOS提供的內存分配函數被設計為確定性和避免碎片：

?pvPortMalloc()：分配內存

?vPortFree()：釋放已分配的內存

高效的FreeRTOS應用程序提示

?使用靜態分配：在可能的情況下，使用靜態分配而不是動態分配，以避免碎片和分配失敗。

?謹慎選擇任務優先級：為時間緊迫的任務分配更高的優先級，但要注意優先級反轉問題。

?避免高優先級任務阻塞：高優先級任務不應該長時間阻塞，因?yàn)樗鼈儠?huì)阻止低優先級任務的運行。

?使用適當?shù)亩褩４笮。悍峙渥銐虻亩褩？臻g以防止溢出，但不要太多，以免浪費RAM。

?利用事件驅動編程：盡可能使用FreeRTOS通知事件而不是輪詢。

?考慮滴答率：根據應用程序的定時要求，適當?shù)嘏渲肍reeRTOS滴答率。

?監控CPU使用情況：使用FreeRTOS內置的統計數據收集來識別瓶頸并優化任務性能。

本文編譯自hackster.io
