近日，全球領先的高壓集成電路供應商Power Integrations（以下簡稱“PI”）推出了第五代專為高效電源設計而研發的開關IC——TinySwitch?-5。

據悉，這款集成離線式開關IC可將輸出功率擴展至175W，同時保持了高達92%的轉換效率。這一特性不僅賦予了TinySwitch?-5在市場競爭中的顯著優勢，更標志著高效電源設計領域的一次重大突破。

累計突破90億，TinySwitch的進化之路

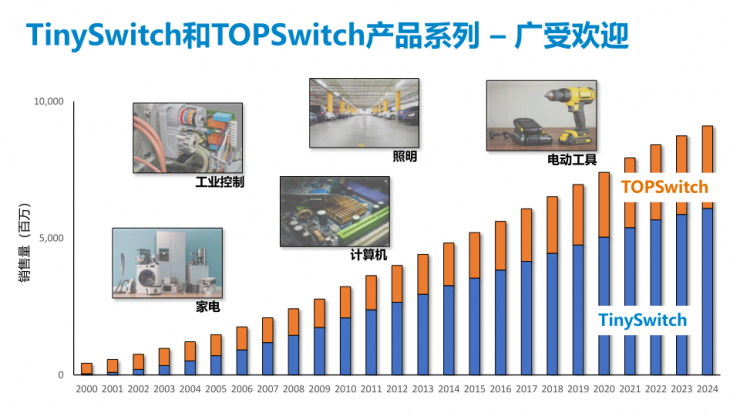

縱觀整個電力電子行業，很少有一款產品能像TinySwitch這樣取得如此廣泛的市場認可。據PI公司技術培訓經理Jason Yan介紹，TinySwitch和TOPSwitch產品系列自推出以來，就受到了全球用戶的青睞。目前，TinySwitch和TOPSwitch系列IC在全球累計銷量已突破90億顆。這意味著，地球上每個普通家庭平均擁有4顆TinySwitch或TOPSwitch芯片。

這一驚人的市場滲透率，主要源于TinySwitch系列一貫堅持的設計理念：在簡化設計的同時，不妥協于性能。為了精益求精，不斷追求產品的卓越品質和極致性能，近年來PI公司基于這一設計理念推出了一代又一代TinySwitch IC產品?，F(xiàn)如今，隨著第五代標志性開關IC的推出，這一傳奇產品線又迎來了新的里程碑。

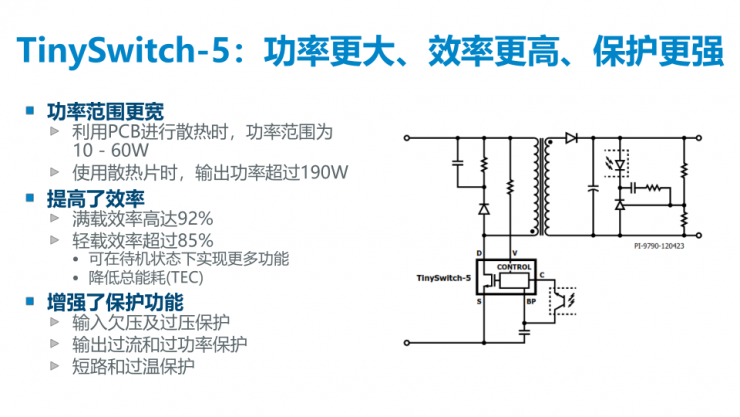

與上一代產品相比，此次發布的TinySwitch?-5在三個關鍵維度實現了顯著提升，即功率范圍更寬（有前級PFC時最高可達190W的輸出功率）、效率更高（全負載范圍內保持92%的效率）、保護功能更強（集成輸入欠壓/過壓保護和輸出過流保護等）。這些改進使得設計人員能夠應對日益嚴苛的能效法規和復雜多變的應用場景，從而推出更加節能環保的家電和消費類電子產品。

第五代標志性開關IC，何以更高效？

作為PI公司第五代標志性開關IC產品，TinySwitch?-5不僅延續了該系列“設計簡潔、效率卓越”的基因，更通過創新的控制技術和增強的保護功能，為家電、工業設備、通信基礎設施等領域的電源設計樹立了新的標桿。

據Jason Yan介紹，TinySwitch?-5延續了經典的反激式拓?fù)浣Y(jié)構，采用了簡單的二極管整流和光耦器反饋，可使?jié)M載效率高達92%。而該產品之所以能夠在高功率輸出下保持卓越效率，主要得益于PI先進的多模式控制引擎和優化的功率器件集成。

首先，通過采用先進的控制引擎，可以根據負載條件自動調整工作頻率和工作限流點，從而在整個負載范圍內維持最佳的效率表現。例如，在輕載時降低頻率，以減少開關損耗；在重載時提升頻率，以優化磁芯利用。

其次，功率器件的高度集成，可以減少外部元件數量，有效提升轉換效率，提高系統的整體性能和可靠性。正如TinySwitch?-5將控制器、驅動器、功率開關及保護電路等集成于單一封裝中，這樣不僅節省空間和成本，還實現了高性能、小型化和低功耗需求。

值得一提的是，TinySwitch?-5采用的是耐熱增強型封裝，無需散熱片即可提供高達75W的輸出功率。該產品可提供三種封裝選項，即eSOP-12（K系列，適合PCB散熱）、eDIP-12（V系列，適合散熱片安裝）和eSIP-7（E系列，高功率版本）。其中，E封裝型號在配備外部金屬散熱片時，可支持高達190W的輸出功率，打破了人們對“Tiny”（微?。┕β实膫鹘y(tǒng)認知。

另外，考慮到全球電網質量的差異，PI公司在設計TinySwitch?-5時還新增了輸入欠壓和過壓保護功能，可以確保在市電電壓不穩定國家和地區使用時的可靠運行；同時，完善的輸出過流保護、過功率保護和熱關斷功能，也為電源系統提供了多重安全保障。

數據對比：待機功耗與功能擴展的平衡

為了進一步說明TinySwitch?-5的特點與優勢，Jason Yan還展示了一組頗具說服力的對比數據：在典型的家電應用中，傳統電源方案在閑置模式下消耗的功率雖然只占額定功率的2-10%（如洗衣機約4%，LCD顯示器約8%），但由于設備大部分時間處于待機狀態（如電視機85%，微波爐75%），這些“不起眼”的待機損耗實際上構成了整體能耗的重要部分。

統計顯示，一臺普通家電的年待機能耗可能高達41.7kWh，幾乎與工作模式下的能耗（55.2kWh）相當。而TinySwitch?-5僅通過三項關鍵技術，就改變了這一局面：

（1）極低空載功耗，最低可達30mW，遠低于行業平均水平。

（2）高效能量轉換：在300mW輸入限制下可提供約200mW的輸出功率。

（3）動態功率管理：根據負載需求智能調節工作模式。

這意味著什么？Jason Yan解釋道：“在滿足歐盟300mW待機限制的同時，設計人員還能為設備的顯示、通信或控制功能提供足夠電力。以智能恒溫器為例，它可以在待機狀態下維持Wi-Fi連接并響應手機指令，而不會超出能效法規要求。”

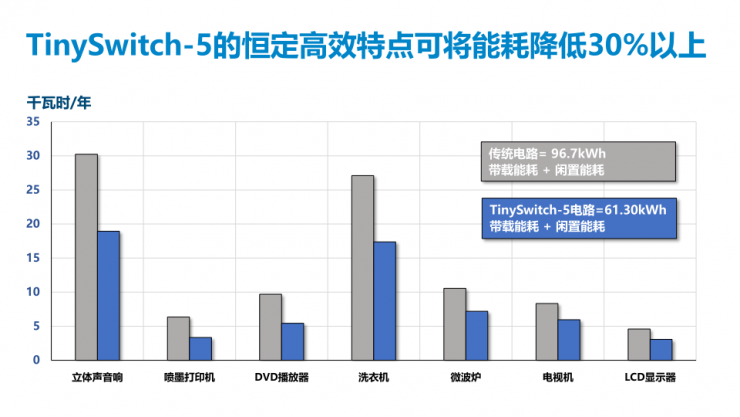

實際測試數據表明，采用TinySwitch?-5的電源系統可將整體能耗降低30%以上。對于年耗電量96.7kWh的傳統方案，升級后能耗可降至61.3kWh，節能效果十分顯著。這種能效提升不僅有助于產品通過國際認證，也為終端用戶節省了可觀的電費支出。

結 語

總之，在能源成本上升和環保法規趨嚴的雙重壓力下，此次PI推出的TinySwitch?-5為設備制造商提供了理想的解決方案。它既能滿足歐盟ErP等嚴苛的能效要求，又能為物聯網功能提供足夠電力，幫助產品在競爭激烈的市場中脫穎而出。

正如Jason Yan所言：“TinySwitch?-5重新定義了小功率電源的可能性。它證明，通過創新設計，我們完全可以在提升功率輸出的同時，進一步優化能效表現。這不僅是技術的進步，更是對可持續發展承諾的踐行。”

未來，隨著TinySwitch?-5的廣泛應用，我們有理由期待，這顆小小的芯片將為全球節能減碳做出新的貢獻，繼續書寫TinySwitch系列的成功故事。
