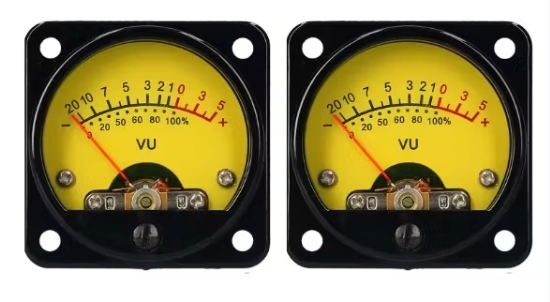

一個典型的VU儀表測量音頻信號，并顯示它們與一個視覺指示器。在經典的VU儀表設計中，使用了一個移動的針(實際上是一個敏感的振鏡)，指向校準范圍上的刻度。

指針根據音頻信號的強度左右移動。我最近獲得了這些帶有GC9A01芯片的小圓形TFT顯示器。它的基本用途是制造智能手表，但實際上，它的形狀非常適合制造復古的VU儀表。我的注意力被吸引到solaruniverse博客上的一個項目，該項目詳細描述了如何使用arduino nano在這個顯示器上創建儀表和表盤。

為了這個項目的需要，我對代碼做了一些修改，但基本保持了漂亮的復古設計和顏色?，F(xiàn)在，儀器顯示的不是隨機值，而是施加在微控制器輸入引腳上的電壓的真實值。對于更均勻的指針運動，我現在使用更強大的ESP32微控制器。

本項目由PCBWay贊助。今年，PCBWay將于3月3日至4月31日舉辦第十一屆徽章設計大賽。按照設計要求，以給定的方式提交您的設計，并成為一個有價值的現金和優惠券獎品的獲勝者。這次比賽不僅僅是一場比賽——它是對11年創新的慶祝，也是一個夢想PCBWay未來無限可能性的機會。

如今ESP32的價格非常低，因此為了更好地分離通道，我決定為每個通道使用單獨的微控制器。在這個項目中，我還添加了一個峰值計，它用LED指示超過允許的信號電平的時刻。

該裝置制作非常簡單，由幾個部件組成：

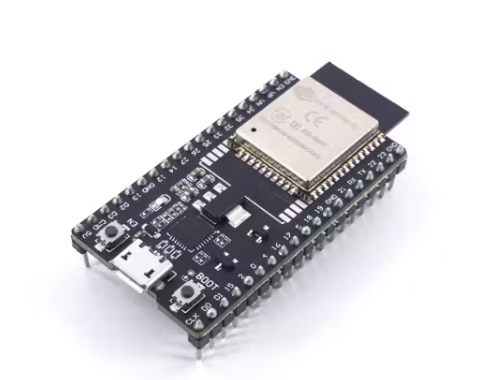

?ESP32微控制器-兩部分

?兩個圓形顯示器，GC9A01和240x240分辨率

?包絡跟隨器由兩個小信號二極管和兩個電容器制成

?還有兩個帶限流電阻的LED

特別是，在這種情況下，我使用了由二極管和電容器組成的最簡單的無源包線從動器，因?yàn)檎麄€(gè)設備主要是作為測試的演示設備，并且基于這個想法，可以在稍后通過某些軟件和硬件修改來制作精確，功能齊全的音頻VU儀表。

現在讓我們看看這個VU計在實際條件下是如何工作的。

讓我提一下，一個立體聲電位計可以放置在輸入，以調節信號電平，但為了簡化，我做它與Windows混頻器軟件。

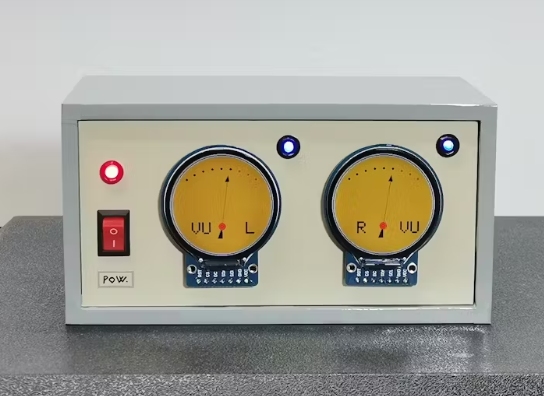

最后一個簡短的結論：這個小，簡單而有趣的arduino項目可以在幾個小時內完成，并且具有漂亮的復古外觀，因此您可以將其用作任何音頻設備的附加部分，或作為獨立單元。與最小的代碼修改，它可以用于許多其他設備(如無線電接收機)，其中信號強度測量是必需的。Vu儀表是建在一個合適的塑料盒由PVC材料和內襯自粘彩色壁紙。
