用ESP32C6和Zigbee監測大氣壓力

在這個項目中，我制作了一個基于ESP32C6的傳感器，專門用于監測大氣壓力，并通過Zigbee將數據發送給家庭助理。這個項目不僅加深了我對物聯網技術的理解，也讓我體驗了如何將硬件和軟件結合起來實現智能家居監控。

項目背景

隨著智能家居的興起，環境監測變得越來越重要。大氣壓力的變化會影響天氣狀況，甚至影響室內空氣質量。所以，我決定做一個傳感器，可以實時監測大氣壓力，并將數據發送到家庭助理，讓我隨時檢查它!

材料準備

我使用了以下材料：

?ESP32C6：主控板，提供強大的處理能力和無線連接。

?Seeed Studio XIAO擴展板：用于連接esp32c6與傳感器，并在OLED屏幕上顯示數據。

?Seeed Studio Grove-BMP280：用于檢測環境中的大氣壓力。

?ZBT-1：啟用無線數據傳輸?shù)郊彝ブ怼?

?Home Assistant Green：用于數據可視化和監控平臺。

3D外觀設計

智能大氣壓力檢測系統演示

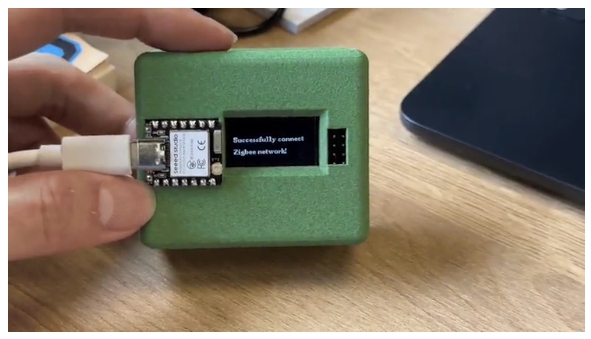

1. 連接設備與OLED顯示器

在OLED屏幕上，我們將顯示連接狀態，以便輕松查看Zigbee連接到家庭助理是否成功。另外，在UI設計上會有一些令人興奮的驚喜!OLED顯示屏將有三個內容區域：

?開始Zigbee連接

?連接成功狀態

?大氣壓力數據

我們也可以通過打開Arduino串行監視器來監控XIAO esp32c6的Zigbee連接狀態和數據輸出。

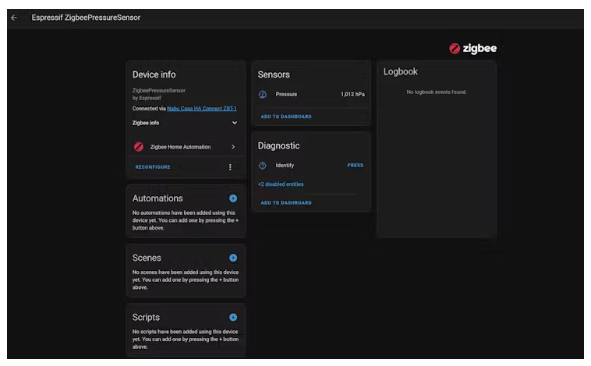

2. 家庭助理界面效果截圖與大氣壓力傳感器

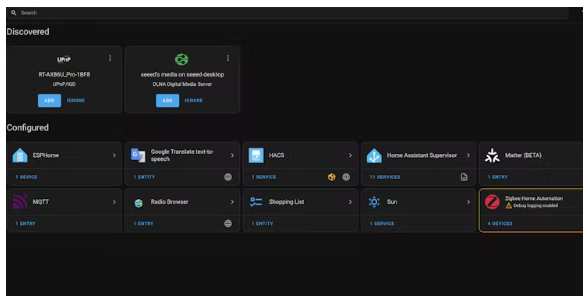

在將購買的Home Assistant Connect ZBT-1插入HA設置后，我通過Zigbee Home Automation添加了我們的Zigbee終端設備。隨后，對XIAO ESP32 C6進行編程后，器件名稱出現在OLED顯示屏上。

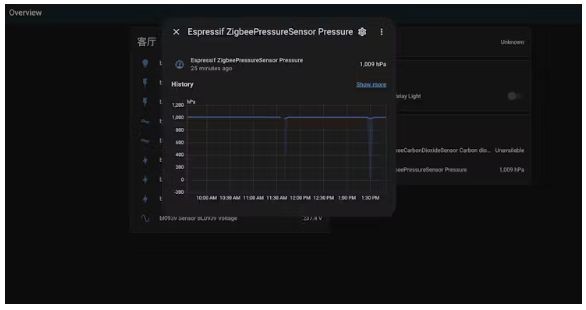

我們可以看到訪問家庭助理后顯示的數據隨時間的變化。在成功連接到家庭助理后，我們發現我們的設備是Zigbee的，它提供了兩個關鍵功能：

?實時數據顯示

?查看歷史大氣壓力趨勢。值得注意的是，在這段時間里，我的設備并沒有連續運行。

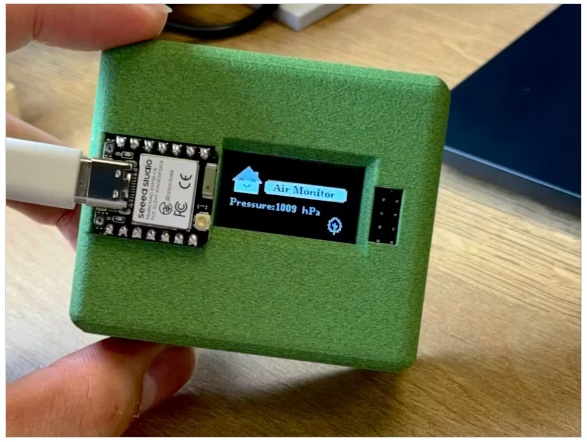

3. 手上的最終設置

最后，我們可以看到顯示在OLED屏幕上的傳感器數據，以及我們的Home Assistant儀表盤上的數據。

未來的改進

由于Seeed Studio XIAO擴展板提供了許多Grove接口，我計劃在這個項目中集成額外的大氣壓力傳感器，以收集更多的數據。這將允許我通過自動化設備來增強我的智能家居設置，例如在空氣壓力過低時激活除濕器，或者在壓力顯著變化時運行空氣循環裝置。真是太棒了!

最后的總結

總之，這個智能大氣壓監測儀項目是一個令人興奮的創新和學習之旅。通過將技術與設計相結合，我創造了一種設備，它不僅可以跟蹤大氣壓力，還可以增強我工作空間的美感。我邀請每個人分享他們對我的項目的想法，提供反饋，并提出改進建議。在我繼續開發這款設備并探索新功能的過程中，您的見解將是無價的。讓我們共同努力，創造更健康、更智能的生活環境!

本文編譯自hackster.io
