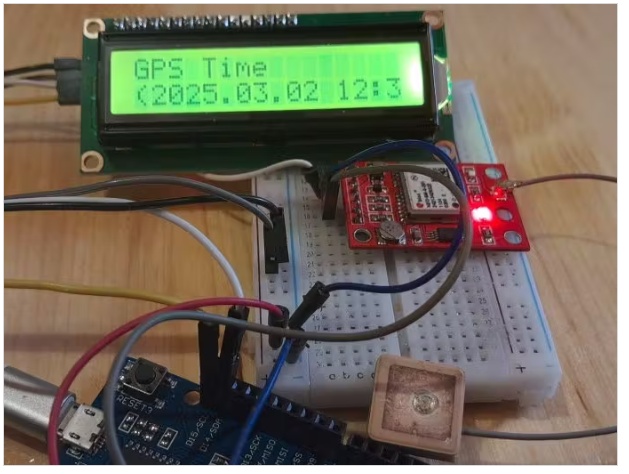

在這個Visuino項目中，確保精確計時與雙源系統!

NEO-6M GPSIf如果GPS信號丟失，板自動切換到Wi-Fi，并從NTP服務器獲取準確的日期和時間。這使得它成為實時應用程序的完美備份解決方案!

步驟1：你需要什么

?ESP8266-D1 Arduino兼容開發板(或任何其他帶WiFi的板)

?帶有天線的NEO-6M GPS分離模塊

?電路試驗板

?LCD i2c 16x2

?跳線

?Visuino軟件

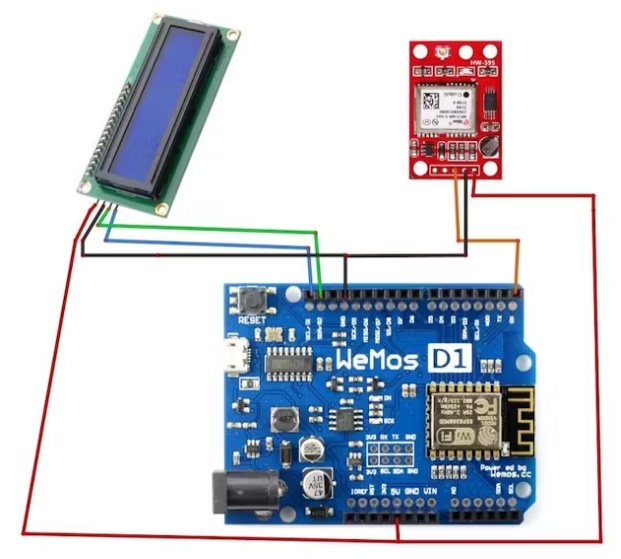

步驟2：電路

?連接LCD引腳[SCL]至ESP8266-D1引腳[SCL]

?連接LCD傳感器引腳[SDA]到ESP8266-D1引腳[SDA]

?連接LCD傳感器引腳[VCC]至ESP8266-D1引腳[5v]

?連接LCD傳感器引腳(GND)至ESP8266-D1引腳(GND)

?連接NEO-6M GPS模塊引腳[VCC]至ESP8266-D1引腳[5v]

?連接NEO-6M GPS模塊引腳[GND]至esp8266 - d1引腳[GND]

?連接NEO-6M GPS模塊引腳[TX]至ESP8266-D1引腳[RX]

步驟3：?jiǎn)?dòng)Visuino，選擇“WeMos D1 / R2 Board Type”

還需要安裝Visuino，下載免費版本或注冊免費試用。

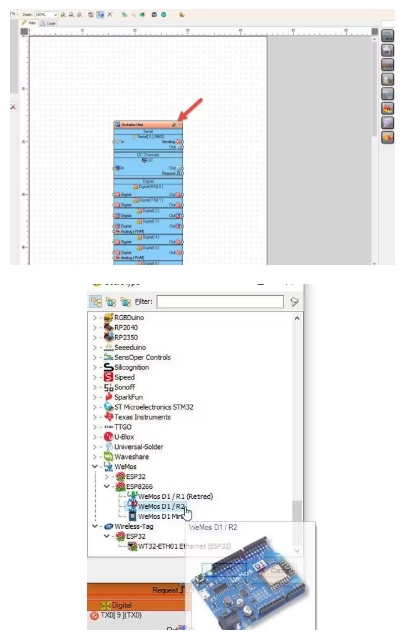

如圖1所示啟動Visuino，在Visuino中點擊Arduino組件(圖1)上的“Tools”按鈕，出現對話框時，選擇圖2所示的“WeMos D1 / R2”

步驟4:WiFi設置

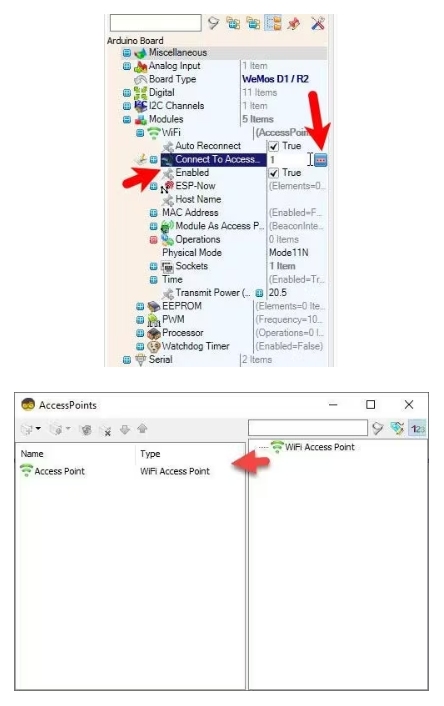

?選擇WeMos D1 / R2板，在編輯器模塊>WiFi>接入點，點擊[…]按鈕，“接入點”窗口將打開。在這個編輯器中，將WiFi接入點拖到左側。

?在屬性窗口下的“SSID”，把你的WiFi網絡的名稱

?在“密碼”下輸入WiFi網絡的接入密碼

?關閉“接入點”窗口

?在編輯器左側選擇模塊>Wifi>插座，點擊[…]按鈕，使“套接字”窗口將打開從右側拖動TCP/IP客戶端到左側，然后在屬性窗口下設置端口：37和主機：time-c . g.nist.gov

?關閉“Sockets”窗口

步驟5：在Visuino中添加和設置組件

?增加“液晶顯示器(LCD) - I2C”組件

?雙擊“LiquidCrystalDisplay1”，在“Elements”窗口中拖動“Text Field”到左側

?在Elements窗口中拖動另一個“Text Field”到左側，在屬性窗口中設置“Row”為1，“Initial Value”為------

?關閉“元素”窗口

?增加“串行GPS”組件

?添加“數字多源”組件，并在屬性窗口中設置“輸出引腳”為4

?增加“數字(布爾)逆變器(非)”組件

?添加2X“日期/時間開/關開關”組件，并在屬性窗口中設置“Send On Enable”為True

?添加2X“檢測邊緣(數字到時鐘)”組件，并在屬性窗口中設置第一個“On Rising/True”為False

?增加“Internet時間協議”組件

?增加“日期/時間多源合并”組件

?添加“文本值”組件

?雙擊“TextValue1”，在元素窗口中拖動“Set Value”到左側，在屬性窗口中設置“Value”為Internet時間

?拖動另一個“設置值”到左側，在屬性窗口中設置“值”為GPS時間

?關閉“元素”窗口

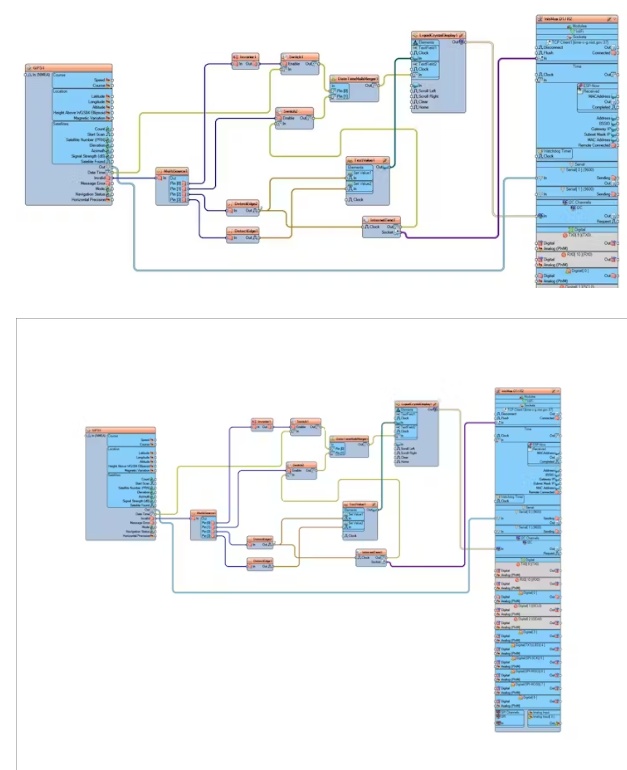

步驟6：在Visuino中連接組件

?連接“GPS1”引腳[Out]到WeMos D1 / R2串行[0]引腳[In]

?連接“GPS1”引腳[日期時間]到“Switch1”引腳[輸入]

?連接“GPS1”引腳[無效]到“MultiSource1”引腳[In]

?連接“MultiSource1”引腳[0]到“Inverter1”引腳[內]

?連接“MultiSource1”引腳[1]到“Switch2”引腳[啟用]

?連接“MultiSource1”引腳[2]到“DetectEdge1”引腳[輸入]

?連接“MultiSource1”引腳[3]到“DetectEdge2”引腳[內]

?將“Inverter1”引腳[Out]連接到“Switch1”引腳[Enable]

?連接Switch1引腳[Out]到DateTimeMultiMerger1引腳[0]

?連接Switch2引腳[Out]到DateTimeMultiMerger1引腳[1]

?連接“DetectEdge1”引腳[Out]到"TextValue1" > "Set Value2"引腳[In]

?連接“DetectEdge2”引腳[Out]到"TextValue1" > "Set Value1"引腳[In]

?連接“DetectEdge2”引腳[Out]到“InternetTime1”引腳[Clock]

?連接“InternetTime1”引腳[Out]到“Switch2”引腳[In]

?連接“InternetTime1”引腳[Socket]到"WeMos D1 / R2" >TCP Client1引腳[In]

?連接“DateTimeMultiMerger1”引腳[Out]到"LiquidCrystalDisplay1" > "Text Field2"引腳[In]

?連接“TextValue1”引腳[Out]到"LiquidCrystalDisplay1" > "Text Field2"引腳[In]

?連接“LiquidCrystalDisplay1”引腳I2C控制到“WeMos D1 / R2”I2C In

步驟7：生成、編譯和上傳代碼

上傳前先斷開單板上的RX引腳，上傳后再連接。

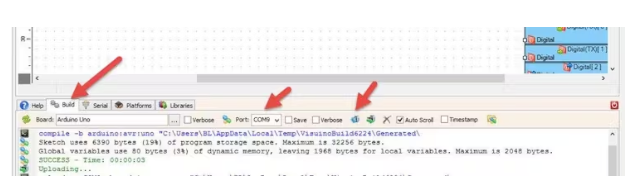

在Visuino中，在底部單擊“Build”選項卡，確保選擇了正確的端口，然后單擊“Compile/Build and Upload”按鈕。
