聚氨酯灌封膠是一種由聚氨酯預聚體和硬化劑等原料混合而成的高分子材料，為各類設備提供高防水性、抗老化性和抗震性等防護性能，保障設備能在復雜環(huán)境下長期穩(wěn)定運行。聚氨酯灌封膠的施工工藝較為特殊，需要嚴格按照技術規(guī)范操作，以確保防護性能的發(fā)揮。

施奈仕，作為深耕十多年電子膠粘劑領域的創(chuàng)新性企業(yè)，憑借自主研發(fā)的灌封膠產(chǎn)品及用膠技術解決方案，在行業(yè)內(nèi)擁有著良好口碑。施奈仕以多年對灌封膠的研究與認識，帶大家一起深入認識聚氨酯灌封膠的施工工藝，幫助大家更方便應用聚氨酯灌封膠。

一、施工前的準備

1、基材表面處理

基材處理是聚氨酯灌封膠施工的準備工作之一，我們需要清潔基材表面，可以使用高壓清洗設備或其他清潔工具，徹底清除基底表面的灰塵、油污、松散物和其他雜質(zhì)。有必要可以砂紙打磨等粗糙化處理，增加表面接觸面積，但要避免過度粗糙導致氣泡殘留；最后將基材預熱至 70 - 80℃并保持 1 - 2 小時，徹底干燥除濕，防止固化時水分與異氰酸酯反應生成氣泡。

2、材料與環(huán)境控制

膠料選擇：根據(jù)應用場景選擇單組分（濕氣固化）或雙組分（反應固化）類型，雙組分需嚴格按比例混合，可以參考相應灌封膠廠商的混合標準（如A:B =10:1）

溫度調(diào)節(jié)：施工環(huán)境建議控制在23±3℃，濕度低于70%。如果環(huán)境處于低溫情況下，會延緩材料固化時間，這能為操作保留更多操作時間，高溫則相反加速反應。而濕度過低過高都會影響灌封效果，例如影響附著力等。

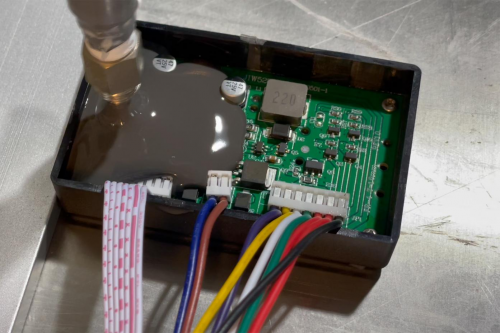

二、灌封膠混合與澆注

1、精準配比與混合

手工混合：按比例稱量A/B組分，同方向攪拌2-3分鐘，確保底部和邊緣無未混合膠體，混合量不超過容器1/2以便脫泡。

真空脫泡：對表面光潔度要求高的場景，需在真空度≤-0.1MPa下抽除氣泡，避免固化后內(nèi)部空洞。

機械混合：使用點膠機或靜態(tài)混合管，每日需校準吐膠比例，確?；旌暇鶆?。

2、分層澆注與消泡

分次操作：復雜或大型器件需分次灌膠，每次澆注后吹掃表面浮泡（如熱風槍處理），防止氣泡積聚。

注膠技巧：出膠管需深入縫隙底部，勻速擠壓膠料，確保填充密實。對水平縫隙采用自流平膠，垂直面選用非下垂型膠體。

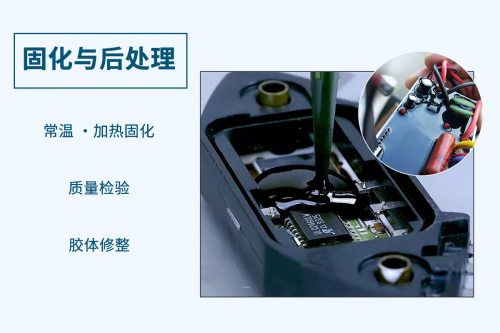

三、固化與后處理

1、固化條件優(yōu)化

常溫固化：雙組分膠可以采用常溫固化，聚氨酯灌封膠傳統(tǒng)需要3-4小時的時間完成初固化，48-72小時完全固化，如果環(huán)境溫度較低可能會影響固化時間。

加熱加速：對于灌封金屬類的基材可通過夾具加熱提升傳熱效率，縮短固化周期，但需避免局部過熱導致膠體開裂。

2、質(zhì)量檢驗與修整

在聚氨酯灌封膠固化后，還需要質(zhì)量檢驗與修整。先進行完整性檢查，通過直接觀察膠體外觀，查看是否均勻分布且無氣泡存在。對于一些對內(nèi)部質(zhì)量要求嚴格的應用場景，可以借助X射線或超聲波檢測技術，排查膠體內(nèi)部是否存在缺陷，確保產(chǎn)品質(zhì)量達標。

有必要可以對其絕緣性及抗震性能進行全面測試，以此保障電子元件在實際使用中的安全性與穩(wěn)定性，使其能夠滿足各類應用場景的嚴格要求。

四、施工工藝的注意事項和常見問題

在聚氨酯灌封膠施工過程中，有不少要點值得注意。在施工方面，要避免水分接觸，如果混合工具或容器沾水很可能導致膠體固化時出現(xiàn)異常；在膠料混合時還需要嚴格把控比例，如果稱量誤差超過5%，可能會影響灌封效果和防護性能。

如果是在夏季施工，由于溫度較高可能出現(xiàn)熱膨脹現(xiàn)象，所以建議預留2-3mm的伸縮縫，以此防止膠體因熱膨脹而開裂；如果是冬季施工則需采取不同策略，可將膠料預熱至 25 - 45℃，以此降低膠料粘度。在操作過程中，為保障人身安全，務必佩戴手套和護目鏡，防止皮膚接觸未固化的膠體，避免對身體造成傷害。

總結

以上為大家詳細了解到聚氨酯灌封膠的施工工藝的步驟，包括施工前的準備、混合與灌封的關鍵操作和施工前后的注意事項。而隨著自動化設備的普及，以后還可以采用高精度點膠工藝與快速固化配方來優(yōu)化灌封工藝，將灌封質(zhì)量進一步，并能延長器件使用壽命。
