LED驅動器(LED Driver)，是指驅動LED發光或LED模塊組件正常工作的電源調整電子器件。由于LED PN結的導通特性決定，它能適應的電源電壓和電流變動范圍十分狹窄，稍許偏離就可能無法點亮LED或者發光效率嚴重降低，或者縮短使用壽命甚至燒毀芯片。現行的工頻電源和常見的電池電源均不適合直接供給LED，LED驅動器就是這種可以驅使LED在最佳電壓或電流狀態下工作的電子組件。

開關型驅動可以獲得良好的電流控制精度和較高的總體效率，應用方式主要分為降壓式和升壓式兩大類。降壓式開關驅動是針對電源電壓高于LED的端電壓或者是多個LED采用并聯驅動情況下的應用。升壓式開關驅動是針對電源電壓低于LED的端電壓或者是多個LED采用串聯驅動情況下的應用。

一般認為，隔離型驅動安全但效率較低，非隔離型驅動效率較高，應按實際使用的要求來選?！　∧壳霸O計一般的基本LED驅動器照明應用相對較簡單,但是如果還需要其它功能如相位控制調光和功率因子校正(PFC)，設計就變得復雜。無功率因子校正功能的非調光LED驅動器通常包含一個離線式開關電源，用于恒定電流下調節輸出。

LED驅動器的后端架構包含一個具有短路保護功能的電流調節電路?？梢岳镁€性調節電路達到這一目的，然而這種方法本身效率低下,因此適用低輸出電流，通常不會應用到多級架構中去。替代方法是使用簡單的、具有電流回饋功能的降壓穩壓器電路，以便限制了輸出電流超過期望的LED驅動電流。其抵消了總LED正向電壓隨溫度和器件容差的變化，還限制了出現短路或其它故障條件時的電流，從而能夠保護驅動器免遭損壞 。

LED驅動芯片，實際上是個PWM控制芯片，在組成電路正常工作后，通過檢測電阻上LED的電流而得到的電壓反饋到芯片，控制內部的PWM占空比，以適應LED自身特性變化而引起的電流、電壓波動，使LED得到的電流保持恒定。

LED驅動電源是把電源供應轉換為特定的電壓電流以驅動LED發光的電壓轉換器，通常情況下：LED驅動電源的輸入包括高壓工頻交流(即市電)、低壓直流、高壓直流、低壓高頻交流(如電子變壓器的輸出)等。而LED驅動電源的輸出則大多數為可隨LED正向壓降值變化而改變電壓的恒定電流源。

照明電源和驅動方案：

驅動方案一般來說有兩種: 線性驅動和開關型驅動。

線性驅動應用是一種最為簡單和最為直接的驅動應用方式。在照明級白光LED應用中，雖然存在著效率低、調節性差等問題,但是由于其電路簡單、體積小巧，能滿足一些特定的場合應用較多。

前言：

LED是一種能發光的半導體電子元件，這種電子元件早期只能發出低光度的紅光，隨著技術的不斷進步，現在已發展到能發出可見光、紅外線及紫外線的程度，光度也有了很大的提高。LED具有效率高、壽命長、不易破損、開關速度高、高可靠性等傳統光源不及的優點，已被廣泛應用于指示燈、顯示器及照明領域。

在線性LED驅動方案中，高PF高效線性LED驅動技術已經日漸成熟，但是隨著最新歐盟ERP指令的發布，增加了對頻閃的要求(SVM≤0.4，Pst LM≤1.0)，無頻閃、高PF、高效率三者之間互相制衡，因此如何使三者兼顧是目前新的研究方向，見圖1。

圖1

高PF無頻閃高效線性LED驅動：

PT4519是一款單段式線性高效率恒功率LED驅動芯片，采用單段式結構，沒有EMI的問題。系統外圍無需電感或變壓器等磁性元件，整個系統結構簡單，成本低。圖2為PT4519的系統應用電路及內部框圖。

圖2

一般為了實現去頻閃，通常會在高效LED驅動的基礎上再增加一個去頻閃電路，但是這種去頻閃電路會需要一個控制環路，結構比較復雜，同時還帶來比較大的損耗。PT4519換了一種做法，不用串聯去頻閃電路，而是使用一個恒流源(Q2，OP2)作為無頻閃的驅動，并聯在主電路里，減少了串聯應用帶來的損耗。

在交流電壓的谷底期間，輸入電壓會低于LED導通電壓，因此需要一個儲能電容Co來維持LED的輸出。在常規的應用中，Co的驅動(Q1，OP1)是一個固定的充電控制，峰值電流外部設定后就已經固定，考慮到高效的實現再加入一個過壓降電流的控制，降電流幅度一般也是外部電阻來設定。但是這樣會帶來一個問題，一旦外部設定好后充電電流就被固定，無法根據輸入電壓及輸出負載的變化做動態調整，只能被動的輸入電壓高于LED電壓后導通，因此會帶來兩種后果，一是如果充電電流過多會導致Co放電時Q2的輸入電壓過高，從而Q2損耗增加，效率下降;另一個就是如果充電電流偏少導致Co放電過低，LED輸出無法維持恒流，從而出現工頻閃爍。

為了解決這個問題，PT4519檢測Q2的漏極電壓作為Q1的充電控制反饋，增加一個環路補償電路，使得Q2在各種輸入輸出條件下都能恒流輸出的同時保持一個比較低的輸入電壓，使得Q2的損耗降為最低，從而提高系統的整體效率。

當Q2漏極電壓比較低時，電容Co的放電電壓也會比較低，從而在充電時可以增加一些導通角，提高PF。此外Q1同時檢測母線電壓來控制充電電流，在輸入峰值高壓時減小充電電流從而減小Q1損耗，提高系統效率。同時可以通過PF腳的外接電阻來調整Q1充電電流減小的幅度，從而使系統的PF和效率得到一個均衡的處理。

由于是線性LED驅動，當輸入電壓比較低時，由于Q2充電電流能力的限制及導通時間的減小，輸出LED的平均電流必然會下降，如果仍要維持LED額定電流輸出就必然會出現工頻閃爍，為了解決低這個問題，PT4519創造性的改善了環路補償COMP電壓的功能，在輸入電壓比較低時COMP電壓會升高，因此在COMP電壓升高到一定程度時以此作為一個控制量來降低基準，從而使LED輸出電流下降，使得Q2的充電電流平均值等于LED輸出電流，以此來實現低輸入電壓時LED也能無頻閃的輸出。

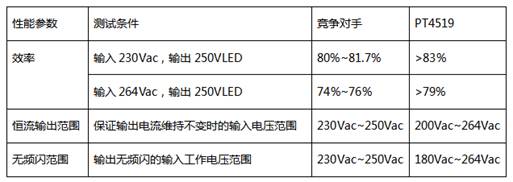

下表是PT4519和競爭對手的一些比較，可以看到使用上述技術后PT4519的性能全面占優。

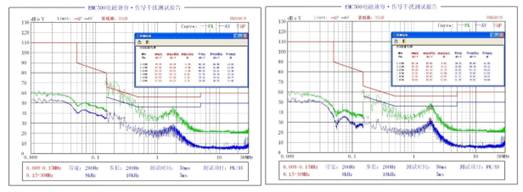

線性LED驅動相對于開關型LED驅動來說由于沒有快速的開關切換，因此EMI的輻射性能特別優異，但是在傳導測試中，由于Q1的峰值電流較大，不做處理容易導致150KHz范圍段傳導超標，因此需要串聯一個快恢復二極管D1來抑制及改善，圖3是加入D1前后的傳導對比。

圖3

?線性LED驅動芯片的原理是通過調節電流來保證LED的穩定亮度和色溫。? 線性LED驅動芯片能夠在低電壓范圍內以線性的方式調節電流，從而確保LED的穩定亮度。這種調節方式不僅適用于照明領域，如LED燈和顯示屏，還廣泛應用于汽車行業的車燈和儀表盤等部件中，以提高能效和延長LED壽命。?12?線性LED驅動芯片的主要特點包括?：

?恒流輸出?：線性LED驅動芯片能夠提供恒流輸出，保證LED燈具有穩定的亮度和色溫。

?高效率?：通過簡單的線性驅動方式，不需要磁性元件，避免了EMI干擾問題，同時具有高功率因數和超低的諧波失真(THD)。

?智能溫控功能?：集成智能溫控功能，當芯片內部溫度過高時，會自動減小輸出電流以防止過熱損壞。

?應用領域包括?：

?照明領域?：用于LED燈和其他照明設備，提供恒流輸出，確保穩定的亮度和色溫。

?顯示屏和廣告牌?：在顯示屏和廣告牌中，線性LED驅動芯片能夠實現亮度的精準控制，滿足不同環境下的顯示需求。

?汽車行業?：用于車燈和儀表盤等部件，提高能效和延長LED壽命。功率轉換器電路的類型及功用功率轉換器電路有多種類型，每種類型都有其特定的應用場景：斬波器?：用于直流到直流的轉換器，常見于筆記本電腦和手機充電器等電池供電設備中?1。?逆變器?：將直流電轉化為交流電，常用于太陽能發電系統?1。

?整流器?：將交流電轉化為直流電，常用于電源適配器?1。功率轉換器電路的應用場景功率轉換器電路廣泛應用于多個領域：?電源適配器?：將交流電源轉換成所需的直流電壓和電流，供給各種電子設備使用?2。?電機驅動器?：通過控制電源電壓和頻率，實現對電機轉速和轉向的控制?2。?太陽能電池板控制器?：將太陽能電池板輸出的電能轉換成所需電壓和電流的裝置?2。
