激光二極管包括單異質結(SH)、雙異質結(DH)和量子阱(QW)激光二極管。量子阱激光二極管具有閾值電流低，輸出功率高的優點，是市場應用的主流產品。同激光器相比，激光二極管具有效率高、體積小、壽命長的優點，但其輸出功率小(一般小于2mW)，線性差、單色性不太好，使其在有線電視系統中的應用受到很大限制，不能傳輸多頻道，高性能模擬信號。在雙向光接收機的回傳模塊中，上行發射一般都采用量子阱激光二極管作為光源。

激光的產生在光輻射中存在三種輻射過程，一是處于高能態的粒子自發向低能態躍遷，稱之為自發輻射;二是處于高能態的粒子在外來光的激發下向低能態躍遷，稱之為受激輻射;三是處于低能態的粒子吸收外來光的能量向高能態躍遷稱之為受激吸收。自發輻射，即使是兩個同時從某一高能態向低能態躍遷的粒子，它們發出光的相位、偏振狀態、發射方向也可能不同，但受激輻射就不同，當位于高能態的粒子在外來光子的激發下向低能態躍遷，發出在頻率、相位、偏振狀態等方面與外來光子完全相同的光。

在激光器中，發生的輻射就是受激輻射，它發出的激光在頻率、相位、偏振狀態等方面完全一樣。任何的受激發光系統，即有受激輻射，也有受激吸收，只有受激輻射占優勢，才能把外來光放大而發出激光。而一般光源中都是受激吸收占優勢，只有粒子的平衡態被打破，使高能態的粒子數大于低能態的粒子數(這樣情況稱為粒子數反轉)，才能發出激光。

產生激光的三個條件是：實現粒子數反轉、滿足閾值條件和諧振條件。產生光的受激發射的首要條件是粒子數反轉，在半導體中就是要把價帶內的電子抽運到導帶。為了獲得粒子數反轉，通常采用重?fù)诫s的P型和N型材料構成PN結，這樣，在外加電壓作用下，在結區附近就出現了粒子數反轉—在高費米能級EFC以下導帶中貯存著電子，而在低費米能級EFV以上的價帶中貯存著空穴。實現粒子數反轉是產生激光的必要條件，但不是充分條件。

要產生激光，還要有損耗極小的諧振腔，諧振腔的主要部分是兩個互相平行的反射鏡，激活物質所發出的受激輻射光在兩個反射鏡之間來回反射，不斷引起新的受激輻射，使其不斷被放大。只有受激輻射放大的增益大于激光器內的各種損耗，即滿足一定的閾值條件：P1P2exp(2G - 2A) ≥ 1(P1、P2是兩個反射鏡的反射率，G是激活介質的增益系數，A是介質的損耗系數，exp為常數)，才能輸出穩定的激光，另一方面，激光在諧振腔內來回反射，只有這些光束兩兩之間在輸出端的相位差Δф =2qπ q=1、2、3、4。時，才能在輸出端產生加強干涉，輸出穩定激光。設諧振腔的長度為L，激活介質的折射率為N，則Δф=(2π/λ)2NL=4πN(Lf/c)=2qπ，上式可化為f=qc/2NL該式稱為諧振條件，它表明諧振腔長度L和折射率N確定以后，只有某些特定頻率的光才能形成光振蕩，輸出穩定的激光。這說明諧振腔對輸出的激光有一定的選頻作用。

何謂像散差 (As)?

激光二極管接合部在垂直方向和水平方向上外觀的焦點位置不同。將這2個焦點間的距離定義為像散差 (As)。

像散差 (As)：測量方法

像散差通過[圖1]所示的刀緣法測量。

將半導體激光器的光束用刀緣從一側切下去。

[圖1]

如果對通過刀緣的光量和刀緣的位置(X)進行繪圖，就能得到激光束的積分值。[圖2]

[圖2]

通過將其微分，可以測量光束直徑(半值全角)。[圖3]

[圖3]

移動半導體激光器的端面位置 (Z) ，測量光束直徑。

繪制與半導體激光器的接合方向垂直、水平的各方向的光束直徑和端面位置。[圖4]

從2個光束直徑的最小值的位置可求得像散差。

[圖4]

LD使用注意事項

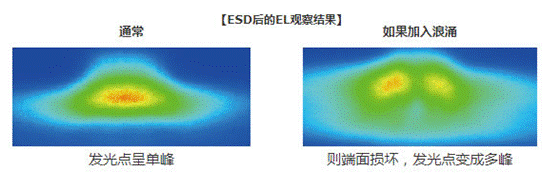

1) 由于與其他的分立式產品相比，ESD水平非常低，因此如果在正向上加入浪涌，則過量發光，導致端面損壞，激光無法振蕩。

ESD：Electro Static Discharge 的簡稱，意思是靜電放電。

2) 使用時，請不要觸摸作為鏡片發揮作用的端面。

(其他的分立式產品通?？梢詫⒍嗣孀鳛?裁切余量"使用 。)
