隨著電子設備對在更小的封裝中進行更多處理的需求不斷增長，當今任何電源的首要任務都是功率密度。最流行的隔離式電源拓?fù)涫欠醇な?，但傳統反激式的漏電和開關損耗限制了開關頻率并阻礙了實現小解決方案尺寸的能力。幸運的是，有新的方法可以優化反激式拓?fù)?，以產生更高的效率，即使以更高的頻率進行開關也是如此。

限制傳統反激式拓?fù)湫实年P(guān)鍵組件之一是無源鉗位。這是一個從開關節點到輸入電壓放置的電阻電容二極管 (RCD) 網絡。其目的是耗散變壓器漏感并減輕初級場效應晶體管 (FET) 上的電壓應力。問題是所有泄漏能量都被浪費并產生損耗。

這種鉗位方法的一個流行變體是有源鉗位反激式(圖 1)。它用有源 FET 和鉗位電容器取代了無源 RCD 鉗位。這種配置可以將泄漏能量存儲在電容器中，并在開關周期的后期小心地將其傳輸?shù)捷敵觯瑥亩岣咝省?

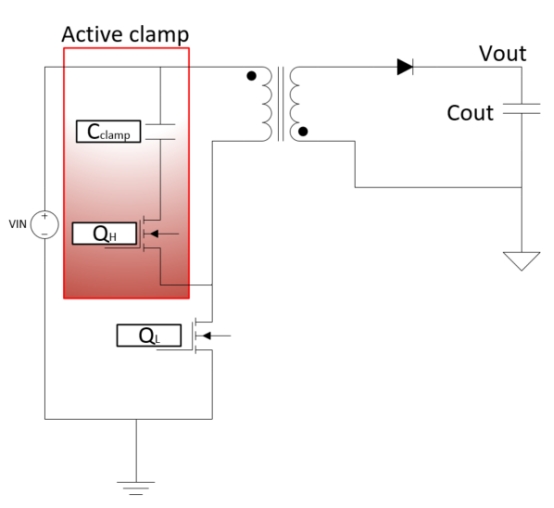

圖 1有源鉗位反激式提高了隔離電源設計的效率。

使用有源鉗位的另一個好處是，電流可以雙向流過鉗位 FET，從而實現初級 FET 的零電壓開關 (ZVS)(圖 1 中的 Q L)。

要了解 ZVS 的重要性，您必須首先分析 Q L中的開關損耗。公式 1 計算對開關節點(Q L的漏極)寄生電容進行放電時 Q L的導通損耗(占總開關損耗的大部分) ：

P LOSS_SW =1/2 × C sw_total × (V sw ) 2 × f sw (公式 1)

其中，C sw_total是開關節點導通時的總電容，V SW是開關節點導通時的電壓，f SW是開關頻率。

由于當 V SW接近于零時，導通開關損耗幾乎被消除，因此可以在不增加開關損耗的情況下更快地進行開關。如果有源鉗位反激式工作在過渡模式下，您可以使用 Q H(圖 1 中的值)在變壓器的初級繞組中建立一些負磁化電流，然后使用該電流對開關節點電容進行放電。

除了泄漏能量之外，鉗位電容器還保存一些磁化能量。如圖2所示，調整Q H的導通時間可以使負磁化電流(I m- )流動，并在Q L導通之前將開關節點放電至零。

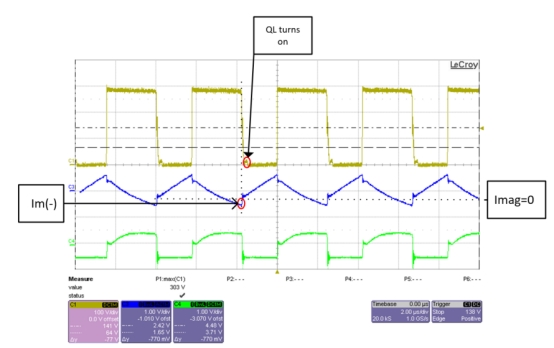

圖 2產生一些負磁化電流 (I m- ) 有助于實現零電壓開關(黃色：V SW;藍色：初級電流;綠色：次級電流)

I m-的量必須剛好足夠大以實現 ZVS，而不是更多。公式 2 給出了 I m-的最小值：

I m- = – √ (C sw_total /L m ) × V in (公式 2)

過多的負電流將導致較高的磁芯損耗和較低的工作頻率。精確控制負電流量需要專用控制器，例如 Texas Instruments UCC28780。

將節點電容 C sw_total限制為最小值也很重要。較高的開關節點電容需要更多的負電流，這會增加磁芯損耗。公式 3 顯示了影響開關節點總電容的主要組件：

C sw_total = Coss_Q H + Coss_Q L + C Xfmer + C D_Boot + Coss反映 (公式 3)

其中 Coss_Q H是鉗位 FET (Q H ’s) 的總輸出電容，Coss_Q L是初級 FET (Q L )的輸出電容，C Xfmer是變壓器的寄生電容，CD_Boot是自舉二極管的寄生電容， Coss Reflected是同步整流器 FET 的反射輸出電容。

此設計中最關鍵的組件往往是兩個初級 FET，因此在選擇它們時必須仔細考慮。對于 ZVS，初級 FET (Q L )中的大部分損耗將是傳導損耗。因此，R DS(on)成為關鍵規格，但請記住，隨著 R DS(on)降低，其代價是 C oss增加，從而提高開關節點電容。在 Q L中追求超低導通電阻不會帶來最佳設計。 50W 至 100W 有源鉗位反激式設計的一個良好起點是選擇R DS(on)范圍為 150-350 mΩ 的Q L。

設計人員常犯的一個錯誤是為 Q L和 Q H選擇相同的 FET 。 Q H中的均方根(RMS)電流低于Q L中的電流，因此Q H可以承受更高的導通電阻。圖 3比較了使用優化 FET 與使用具有極低導通電阻的 Q L和 Q H相同 FET 的情況。如您所見，通過優化每個 FET，您可以以更低的成本獲得更高的效率和更低的功耗。為了實現更高的效率需求，您可以使用氮化鎵 FET 代替硅 FET 來進一步降低 C oss ，但這會增加成本。

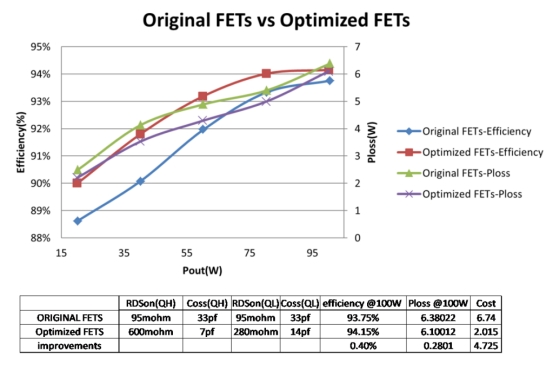

圖 3與在有源鉗位設計中使用匹配 FET 相比，優化 FET 的價格僅為三分之一，但效率更高，功耗更低。

您可以通過一種稱為二次諧振的技術來降低 Q H中的 RMS 電流，從而進一步提高效率。對于初級諧振，變壓器的漏感在變壓器退磁期間僅與鉗位電容器諧振。如圖4所示，次級諧振在輸出端使用簡單的電感電容濾波器，使漏感與添加的次級諧振電容器 (C sec_res ) 諧振，使得 C Clamp >> C sec_res /(初級與次級匝數比) 2 .

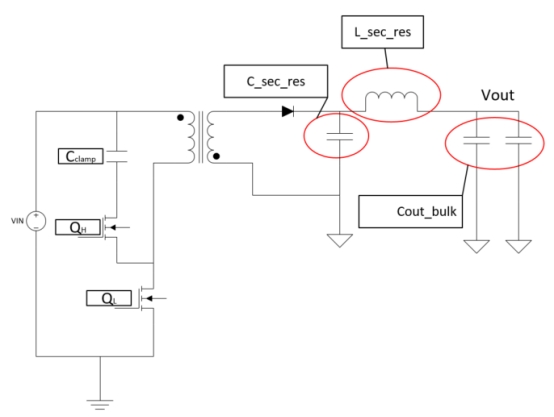

圖 4附加電路與變壓器的漏感產生次級諧振，以減少 Q H中的 RMS 電流。

圖 5顯示了具有初級諧振(左)和次級諧振(右)的相同電路。兩者均采用相同的規格，清楚地顯示次級諧振如何改變電流形狀并降低初級 RMS 電流。使用次級諧振可以降低變壓器初級繞組和 Q H中的傳導損耗。在輸入電壓較低且初級電流最高時，效率提升最大。在許多情況下，實施二次諧振可以在 90 V AC下將效率提高 1% 。

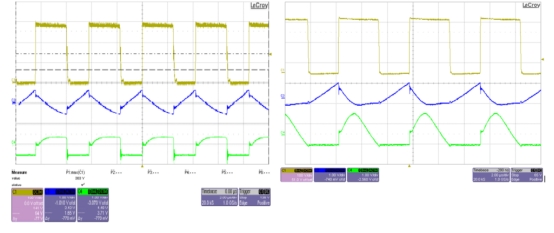

圖 5添加次級諧振電路(右)有助于降低初級 RMS 電流。 (黃色：V SW;藍色：初級電流;綠色：次級電流)

如果設計得當，有源鉗位反激式可以實現令人印象深刻的效率和功率密度。使用能夠以最佳負電流維持過渡模式運行的控制器至關重要。

下次設計有源鉗位反激式時，請記住優化 FET 選擇以最小化開關節點電容以及添加次級諧振電路以提高效率和熱性能的重要性。
