0引言

永磁同步電機 (Permanent Magnet Synchronous Motor,PMSM)具有能量密度高、機械性能優良、壽命長等優點,在工業、交通、能源等領域有著廣泛的應用。PMSM通常采用矢量控制方式,可有效提高電機效率和控制性能。不過該方式需要實時檢測轉子位置角度用于運算控制,轉子位置角一般由位置傳感器獲得,但位置傳感器會增加安裝和維護成本,降低系統可靠性,且一些特殊場合無法安裝位置傳感器。所以,基于無位置傳感器的PMSM控制成為研究熱點。

近年來,國內外機構提出了多種無傳感器算法。文獻[1]采用理想PMSM數學模型直接計算轉子位置,該方法雖簡單、計算量小,但由于是開環計算,位置估算精度不高。文獻[2]采用滑模觀測器,該方法通過估算電機反電勢計算轉子位置,具有精度高、響應快及擾動自適應等優點,不過在電機低速、靜止時無法適用。文獻[3]采用脈振高頻電壓注入法,該方法對電機參數不敏感,不依賴電機反電勢,估算精度高,魯棒性較強,但電機高速運行時,高頻信號提取困難,控制性能逐漸變差,同時高頻信號會增大電機噪聲和損耗,降低電機效率。通過以上分析可以看出,不同無傳感器方法雖存在各自的優缺點,但在應用轉速范圍上卻存在互補性,為實現PMSM 寬速度范圍的控制,本文將脈振高頻電壓注入法和滑模觀測器相結合,提出了一種無傳感器的復合控制方法。

1 PMSM無傳感器檢測方法

1.1滑模觀測器

PMSM在α—β坐標系(兩相靜止)下的電流方程為:

式中 :u_a、u_β、i_a、i_β、e_a、e_β為PMSM在α、β軸上的 電 壓、電流及反電勢;R_s、L為電機電阻、定子電感。

在α—β坐標系下構建滑模觀測器方程,定義i_s=[i_α i_β]^T,構建電流滑模平面:

式中:i_s、i'_s分別為定子電流實際值、估計值;i_s^-為電流估算誤差。

將式(2)代入式(1)得到估算電流誤差方程(3),其中k為滑模增益,sign(x)為開關函數,x>0時,函數值為1,x<0時,函數值為—1。

若滑模增益k>max(|e_α|,|e_β|),觀測器將進入滑模狀態,此時電流誤差的開關信號包含有反電勢估算值信息:

(4)

對式(4)進行低通濾波后,可得轉子位置角估算值θ=arctan(—e'α/e'β),其中e'α、e'β為電機估算反電勢。

1.2 脈振高頻電壓注入法

脈振高頻電壓注入法是向估計的d—q (兩相旋轉)坐標系的直軸上注入高頻電壓信號,產生高頻脈振磁場,使得表貼式PMSM呈現“凸極性”,高頻響應電流中包含轉子位置信息,將此信號解調后便可得到轉子位置與轉速。

假設 在直軸上注 入的高頻 電壓信號為u_hcos(w_ht),其中w_h、u_h為高頻電壓的幅值和相位,高頻等效模型下,PMSM在d—q坐標系下的電壓方程可以簡化為:

式中:u_dh、u_qh、i_dh、i_qh、L_dh、L_qh為高頻感應下的直軸、交軸電壓、電流和電感。

在估計的d—q坐標系下高頻電流響應為:

式中:i'_dh、i'_qh為估計d—q坐標系下的直軸、交軸高頻電流;Δθ為估計d—q坐標系與實際d—q坐標系之間的角度差。

結合上述幾式可以得到高頻電流i'_qh估計值為:

式中:L=(L_dh+L_qh)/2,ΔL=(L_dh—L_qh)/2。

入

電流 i_qh幅值中含有轉子位置信息的估計誤差Δθ,將該信號通過帶通濾波器濾除載波頻率信號和基波頻率信號,與調制信號相乘,再經低通濾波后^[4]:

上式再經PI調節器和積分器便可得到轉速和轉子位置角θ。

2復合控制算法

通過前文分析可以看出,滑模觀測器通過檢測反電勢估算轉子位置,因此在電機靜止時無法啟動,低速時控制效果不佳,而脈振高頻電壓注入法通過提取高頻信號響應檢測轉子位置,因而能夠?qū)崿F(xiàn)電機零速啟動和低速運行控制,但電機轉速較高時,轉子信息提取變得困難,控制性能也逐漸變差。雖然兩種方法存在各自的優缺點,但在轉速范圍上卻存在互補性,所以為實現PMSM全速度范圍內的穩定運行,將兩種方法相結合,提出了一種復合控制方法:在低速和靜止時采用脈振高頻電壓注入法,保證電機在零速、低速時的啟動運行;當電機達到一定轉速時,再切換至滑模觀測器,同時停止高頻電壓信號注入,實現電機在中高速段的穩定運行。

復合控制方法的關鍵在于兩種控制算法之間的切換,由于兩種算法檢測的位置角度存在一定的偏差,如果直接切換會產生沖擊電流,甚至造成電機震蕩,因此本文提出了一種切換控制方法,可實現兩者間的平穩切換,保證系統的穩定性。

假設兩種算法的轉子位置角偏差為Δθ,當電機到達切換轉速時,將Δθ與設定切換偏差Δθ_err進行比較,當Δθ小于Δθ_err時進行切換。若Δθ在切換周期內一直大于Δθ_err,則計算兩者之間的最小值Δθ_min,并在下一個周期選擇在Δθmin附近時刻進行切換。

本文設計的復合控制算法在嵌入式芯片DSP中實現,其程序流程圖如圖1所示。

3試驗結果分析

采用DSP28335為主控芯片搭建PMSM驅動器,選用PMSM額定功率11kw,額定轉速3000r/min,轉矩35.8 N?m,磁極對數為4。采用復合控制方法運行,試驗設定切換轉速為300 r/min,達到切換轉速后,將電機由脈振高頻電壓注入法切換至滑模觀測器控制運行,試驗時的電流波形如圖2、圖3所示。

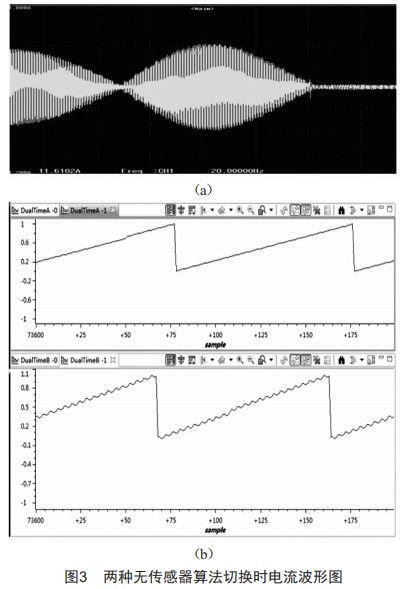

圖2為電機轉速300 r/min時,注入500 Hz高頻電壓下的電流波形,左側為實際電流波形,右側為軟件濾波后的電流基波波形。圖3(a)為兩種控制算法切換前后的電流波形,圖3(b)為角度對比圖,從圖中可以看出切換過程平滑、無電流沖擊,切換后,滑模觀測器控制下,電機運行平穩,驗證了切換算法的有效性和復合控制算法的可行性。

4結束語

本文根據PMSM數學模型,分析了滑模觀測器和脈振高頻注入法等無傳感器算法的控制原理和優缺點,結合兩者特點,提出了一種復合控制方法,并進行了切換算法設計。通過試驗對比可以看出,復合控制算法可兼顧兩種無傳感器算法在電機低速、中高速時的控制優勢,切換算法可實現兩者的平滑切換,驗證了復合控制方法在PMSM寬范圍調速中的適用性。

[參考文獻]

[1]李永東,朱昊.永磁同步電機無速度傳感器控制綜述[J].電氣傳動,2009,39(9):3-10.

[2] 賀建軍,段勇,喻壽益.基于滑模觀測器的SPMSM位置速度估計[J].控制工程,2012,19(3):527-530.

[3]蘭志勇,陳麟紅,廖克亮,等.基于高頻脈振電壓注入法的永磁同步電機控制策略[J].微特電機,2017,45 (2):65-68.

[4]劉穎.永磁同步電機脈振高頻信號注入無位置傳感器技術研究[D].南京:南京航空航天大學,2012.

2024年第22期第4篇
