印刷電路板 (PCB) 布局審查會議期間經常被問到的問題是：“此 PCB 布局中的數字信號是否使用 50 歐姆走線?”通常這個問題的答案是“是”。然而，在做出平衡成本、性能和可制造性的決策時，正確的答案也可能是“否”或“不適用于所有數字信號”。替代方法包括關注 PCB 傳輸線的“受控阻抗”和/或使用其他走線阻抗值。

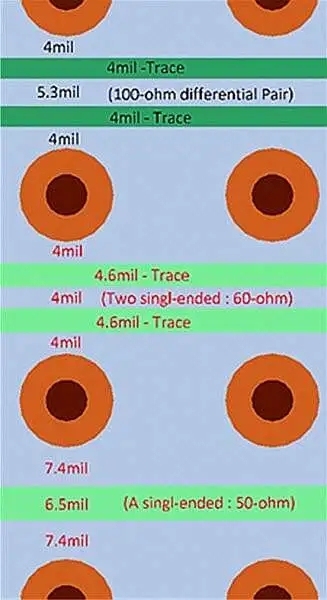

讓我們檢查層堆疊設計，看看 PCB 走線寬度如何影響層數(成本)和走線阻抗(性能)。在圖 1 中，信號層上顯示了三個 PCB 傳輸線的相同寬度的布線通道：100 歐姆差分對、50 歐姆和 60 歐姆單端。

圖1 100歐姆差分對、50歐姆和60歐姆單端的三個PCB傳輸線的信號層上顯示相同寬度的路由通道

100 歐姆差分對通常在單端之前確定，并且應無間斷地安裝在布線通道(過孔之間)中，因?yàn)樗鼈兺ǔＳ糜诟咚俚臄?shù)字信號。一旦設計了100歐姆差分對的走線寬度和間距，通常就會相應地確定同一層上50歐姆或60歐姆單端的走線寬度。單獨改變單端走線的走線寬度將導致不同的走線阻抗。每個通道的跟蹤路由產量為：

· 右圖：一個 100 歐姆差分對，具有 4mil 走線/550mil 空間。

· 中：兩條 60 歐姆單端走線，具有 4mil 走線/4mil 空間。

· 左：一條 50 歐姆單端走線，具有 6.5mil 走線/7.4mil 空間。

注意： 此示例假設最小走線寬度和間距為 4mils。

在這種情況下，工程師需要做出權衡決定，是使用 50 歐姆走線(占用更多 PCB 空間和可能更多層數)還是使用 60 歐姆走線(占用更少 PCB 空間和可能更少 PCB 層數)。

使用 IC 參考設計

IC 制造商提供的文檔中的參考設計和建議通常用作板級硬件設計中原理圖和 PCB 布局的起點。

這些文檔中用于設計高速數字互連的技術很可能在特定最終產品的設計中重復使用。例如，由于參考原理圖中存儲器的操作裕度較大，可能會決定使用不帶終端的存儲器接口。然而，為了節省成本，設計工程師可以選擇具有與參考設計中使用的器件不同的 I/O 緩沖器特性的替代器件。然后，工程師需要決定非端接存儲器接口是否應保留在新設計中。

參考設計是 PCB 設計決策的重要組成部分。然而，深入了解參考設計中應用的技術背后的原理和限制非常重要。只有這樣才能做出最佳設計權衡決策。

PCB 走線和 PCB 傳輸線 (PCB TL)

在表征 PCB 設計中數字信號的 PCB 跡線時，應考慮以下因素：

· 數字驅動器的上升時間 (tr )/下降時間，以及轉換速率控制(如果有)

· 輸出阻抗 (Zo) 以及輸出緩沖器的驅動強度控制(如果有)

· PCB 走線中的飛行時間 (tpcb)

· 驅動器和接收器的內部終端

· 驅動器和接收器的外部終端

圖2

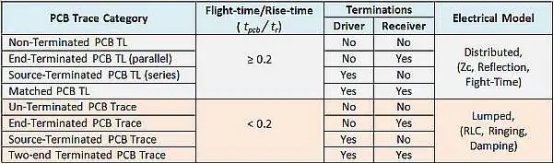

下表顯示了互連數字驅動器和接收器的 PCB 走線的可能類型(參見圖 2)。

電長 ( t PCB > 0.2xt r ) PCB 走線充當 PCB 傳輸線 (PCB TL)。電短走線 ( t pcb < 0.2 xtr ) 充當集總 LC 電路。應在 PCB 設計文件中指定阻抗控制走線 (PCB TL)，以確保 PCB 制造時走線阻抗在指定值范圍內。 PCB 制造商還可以測量實際走線阻抗并根據要求為您生成報告。

在確定 PCB 跡線是否為 PCB 傳輸線所涉及的參數中，PCB 跡線中的飛行時間t PCBB 是唯一與 PCB 布局相關的參數。在產品設計團隊中，重要的是要達成共識，即為數字信號設計適當類型的 PCB 傳輸線是電氣設計工程師和 PCB 設計師的任務。

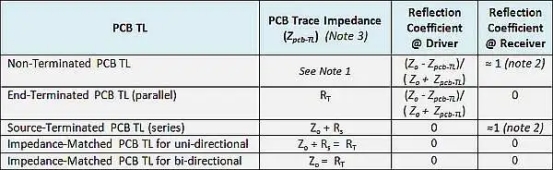

下表顯示了 PCB TL 阻抗應采用什么值才能匹配終端(參見圖 2)。

注 1：只要有可能，Z pcb-TL就可以設置為等于 Z o，這樣就不會出現從驅動器到接收器的反射。

注 2：假設輸入為高阻抗。

注 3：Zo = 驅動器輸出阻抗， RT = 端接電阻 ， R s = 源 端接電阻

阻抗匹配的 PCB TL 是信號完整性 (SI) 性能的最佳選擇，因?yàn)樗鼈兿蓑?qū)動器和接收器之間的信號反射。然而，當使用終端 (RT)時，PCB TL 上的終端電阻會增加 BOM 成本和功耗。端接 (RT )適用于多點鏈路，源端接是單向信號(例如時鐘)的不錯選擇。當邏輯電壓和時序裕度足夠大時，許多數字接口中經常會出現非端接 PCB TL。

PCB 走線的行為會有所不同，這不僅取決于走線的長度(或飛行時間)，還取決于數字驅動器和接收器的 I/O 特性以及所使用的終端。 PCB 走線寬度是決定 PCB 走線阻抗和走線布線通道良率的一個因素——布線通道的低良率需要高 PCB 層數。應該有選擇 PCB 傳輸線阻抗的選項，50 歐姆走線 (PCB TL) 并不是唯一的選擇。

雖然 IC 制造商的參考設計至關重要，但它們不應被視為新產品 PCB 設計的“最佳實踐”。這是因?yàn)榇_定“最佳”的過程是做出平衡性能、成本和可制造性的設計權衡決策的過程之一。為了優化整個 PCB 設計并實現高信號完整性，對設計中呈現的每個數字接口的 PCB 走線進行相應表征是重要的一步。
