誰不喜歡扭曲的電吉他發出的隆隆聲呢?它是許多重要音樂類型的關鍵部分，特別是在藍調和搖滾音樂類型中，也經常用于硬搖滾，金屬或朋克音樂類型。在這個項目中，我們將使用一個簡單的電路為吉他構建一個基本的失真踏板。如果你正在尋找更多與吉他相關的項目，你也可以查看Arduino吉他調諧器電路。

在我們進入細節之前，失真踏板是在音樂電子中使用最多的吉他效果踏板之一，因此，了解失真踏板是如何工作的至關重要。

吉他失真踏板

失真踏板在音符上產生失真的聲音。一般來說，在吉他音源和功率放大器之間使用失真踏板電路。一個簡單的帶有失真電路的吉他框圖如下所示。

失真踏板是使用最小的兩個最重要的東西，即前置放大器部分和二極管削波電路。音頻前置放大器部分將輸入信號的增益加起來，二極管削波部分將音頻信號的正峰和負峰削去。通常，失真踏板也被稱為超速踏板或模糊踏板。

組件的要求

在本文中，我們將構建一個基于晶體管的畸變電路。構造基本失真腳踏板電路所需的元件有-

?BC337-25晶體管

?1 uF電容器- 2個

?100 k電阻

?1兆電阻

?UF4007 - 2件

?2個音頻輸入插座

?電路試驗板

?連接電線

?12v適配器(9V也可以)

吉他失真踏板電路圖

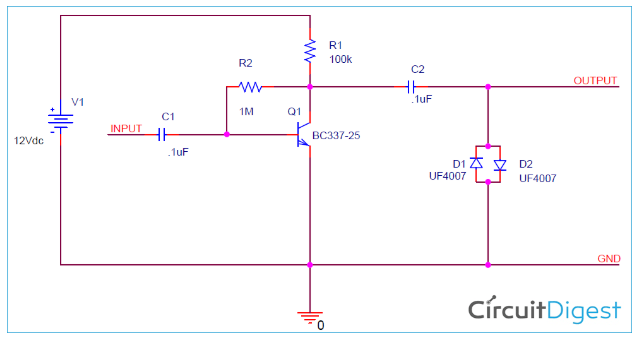

在下圖中，顯示了使用晶體管的基本失真踏板原理圖。晶體管就像一個基本的前置放大器。100K電阻用作集電極電阻，兩個電容用于音頻輸入和音頻輸出相關用途。電容器將阻擋任何直流，只通過交流信號。電容器的值可以在0.1微法拉到10微法拉之間選擇。

晶體管的選擇對這個項目至關重要。在上述電路中，我們使用了BC337-25晶體管。這個晶體管為輸入信號提供相當好的增益。我們也可以使用其他的晶體管。

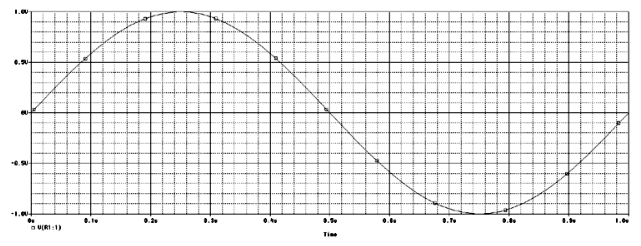

兩個二極管D1和D2創建一個二極管裁剪電路。這就是產生扭曲聲音的地方。我們假設輸入信號是一個交流正弦信號，如下圖所示。

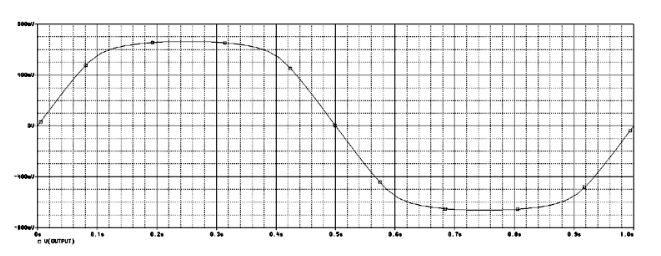

這是一個完美的正弦波?，F(xiàn)在一個二極管削波電路，就像在原理圖中使用的那樣，根據二極管的正向電壓切斷或剪輯正弦波。剪切后的正弦波看起來像下圖

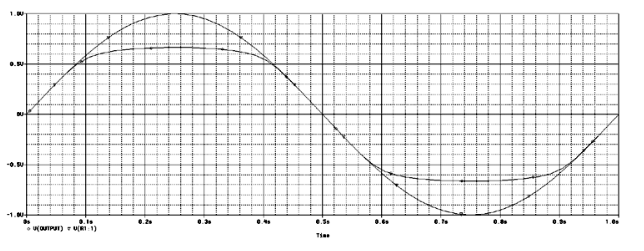

二極管D1將相對于輸出反向偏置，并夾住輸出信號的負峰值。類似地，二極管D2相對于輸出夾將是正向偏置的，并夾住輸出信號的正峰值。因此，如果我們比較這些輸入和輸出信號，它將看起來像下面的圖像

但是這對失真的聲音有什么影響呢?這是由于說話人對正弦波的響應。當正弦波為正時，揚聲器振膜向前移動，當正弦波為負時，揚聲器振膜向后移動。但由于正確的正弦波響應，揚聲器的前后運動很平穩。每當信號被切斷或切斷揚聲器隔膜產生抖動的聲音和輸出音調得到扭曲。

需要多少失真取決于二極管的配置。不同的正向電壓甚至D1和D2中不同規格的二極管都會產生不同種類的失真聲音。

可能的組合包括1N4148在D1和綠色LED在D2，或橙色和綠色LED在D1和D2，或鍺二極管配置也可以工作。不同的失真踏板制造商在單個封裝中使用不同的組合，并為用戶提供可選擇的開關。用戶可以根據調性選擇使用哪一種?？梢試L試其他二極管配置，并創建有趣的失真聲音輸出。

測試吉他失真電路

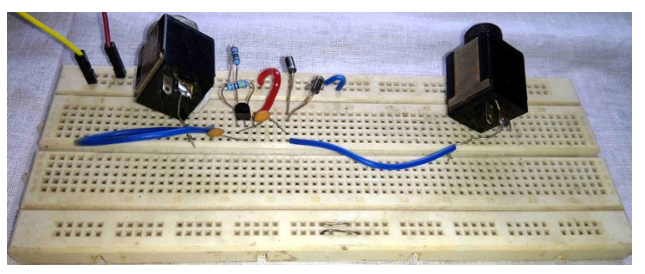

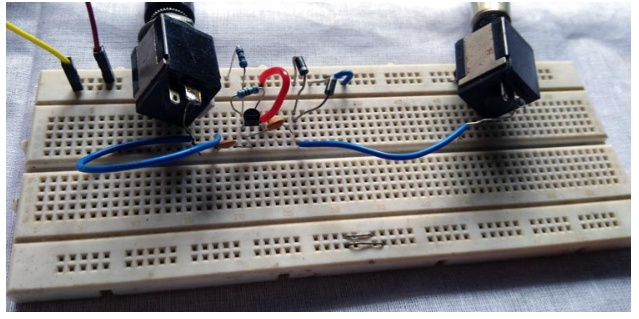

我們上面解釋的電路是在面包板上構建的，并用真正的吉他進行了測試。一旦電路完成，面包板設置如下所示。

BC337-25的引腳輸出如下圖所示

為了測試電路，我使用了兩根接線，一個功率放大器和一把吉他。插接電纜連接到兩個連接器(黑色)，以獲得吉他的音頻輸入，并將其傳遞到放大器。然而，失真踏板通常與電吉他一起使用，但由于它在測試階段不可用，因此我們在這里使用原聲吉他進行測試。

功率放大器是一個5瓦的家用放大器系統，我用它來練習吉他。您使用您選擇的任何放大器，或建立自己的，我們以前已經建立了很多音頻放大器電路，從小型10W放大器到重型100W功率放大器。
