有時，我們可能需要一個交流燈泡閃光電路，它可以在特定的時間間隔內閃爍一系列燈泡，用于裝飾目的。通過控制閃爍的時間間隔和順序，我們可以讓一系列的燈泡看起來很漂亮，在自助餐廳，餐廳等戶外裝飾，甚至用它來裝飾沉重的圣誕燈，所以在這里我分享了一個簡單而低成本的有效解決方案，它也可以在一美元以下。我們只需要幾個非常常用的組件來制作這個項目。這個項目的電路由一個電位器組成，通過它可以控制交流燈泡或LED鏈燈的閃爍速度。你也可以看看交流調光器電路，它與這個電路結合在一起，不僅可以閃爍交流燈泡，還可以控制其強度。

注意：在交流電壓下工作可能會變得非常危險。如果您之前沒有使用交流電源的經驗，請勿嘗試此電路。我已經警告過你了。

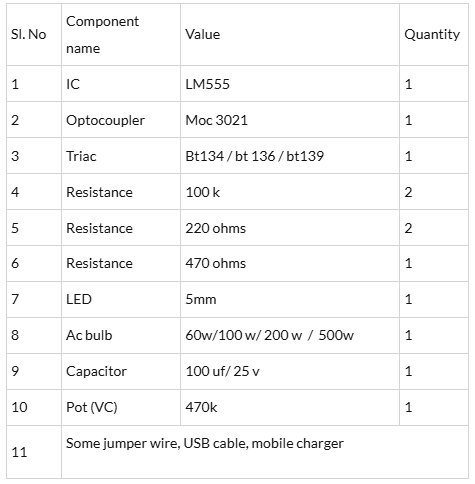

組件的要求

線路圖

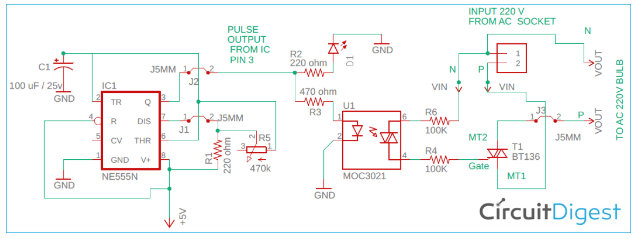

交流燈泡閃爍電路的完整電路圖可以在下面找到。它是一個簡單的電路，由一個555定時器IC產生PWM脈沖，然后通過驅動交流燈泡的可控硅電路來控制交流燈泡的閃爍間隔。

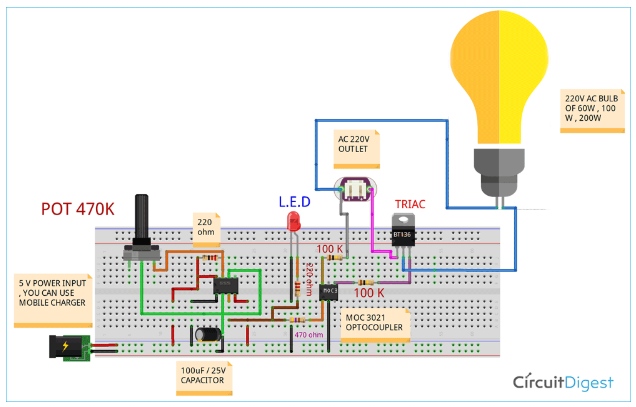

為了幫助您連接，我還提供了下面相同的TRIAC閃爍電路的圖形表示。

電路描述

電路是非常簡單和容易的。這是NE555定時器IC的穩態多諧振蕩器的應用。根據NE555定時器IC的配置，應該使用兩個外接電阻和一個電容(放電)。在電路的下面部分，電阻R1(220歐姆)從IC放電引腳7連接到VCC正5V。此外，我們使用另一個電阻R5 (470K或500k)作為可變電阻來控制輸出脈沖，振蕩器和占空比和輸出頻率，從IC引腳7連接到IC引腳2和6。

在電路的這一部分中，我們從IC輸出引腳3獲得產生的輸出脈沖，該脈沖通過220歐姆(R2)電阻施加到led上，因此led根據振蕩的輸出脈沖/頻率接通/關閉或高/低，輸出脈沖也同時負責(直流側指示燈)led和交流220V燈泡的閃爍或閃爍。這個220歐姆(R2)電阻僅用于抵抗led或led保護目的的電壓。

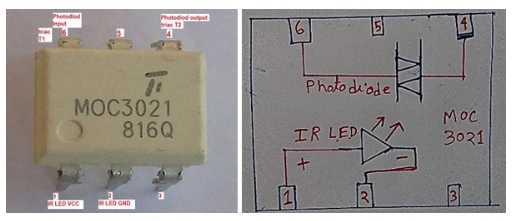

此外，IC脈沖輸出引腳3通過470歐姆(R3)電阻連接到MOC 3021光耦合器VCC引腳1。這個470歐姆電阻用于保護光耦合器內部紅外二極管，這個MOC 3021是一個非常先進的過零可控硅驅動光耦合器，其內部由一個紅外二極管和一個光敏傳感器或光敏可控硅組成，了解光耦合器的內部結構，你可以按照我上面所示的手工圖表。

在電路的上述部分中，光耦合器的T1結(光耦合器引腳6)與其中一個交流端子連接，該端子可能是來自交流插座或插座的中性或相線。

當光耦合器內部紅外LED通過接收脈沖電壓(通過電阻R3)被激活時，內部紅外LED輻射紅外線，由內部光敏可控硅感應，并允許T1結(光耦合器引腳6)和T2結(光耦合器引腳4)之間傳導。

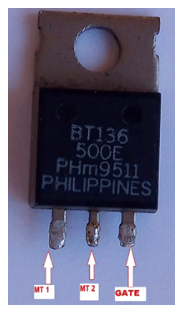

從光耦合器，T2結(光耦合器引腳4)電壓通過一個100k的電阻施加到BT136可控硅的Gate引腳或中間引腳，用于可控硅保護，BT136的T1端子與另一個交流端子連接，我們從BT136可控硅的T2端子輸出用于交流220V燈泡或led鏈燈。

可控硅BT136能夠驅動4Amp的電流，這意味著BT136可以處理高達880瓦的220V交流負載。

收集所有組件

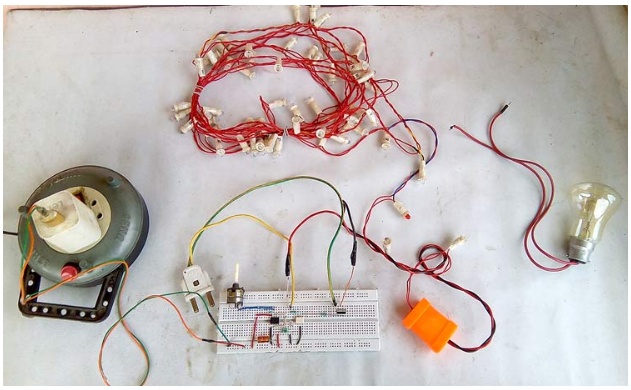

在這個項目中使用的所有大部分組件應該很容易在當?shù)氐奈褰鸬?。我在下面展示了我使用過的所有組件。

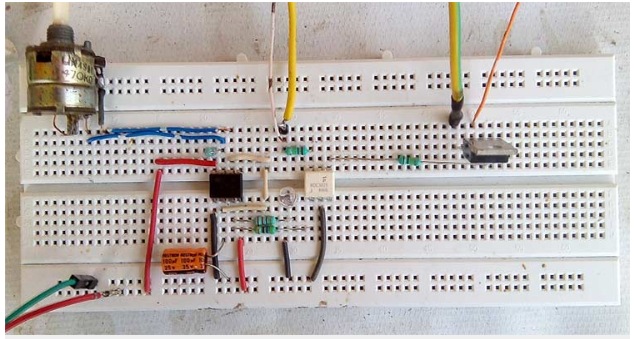

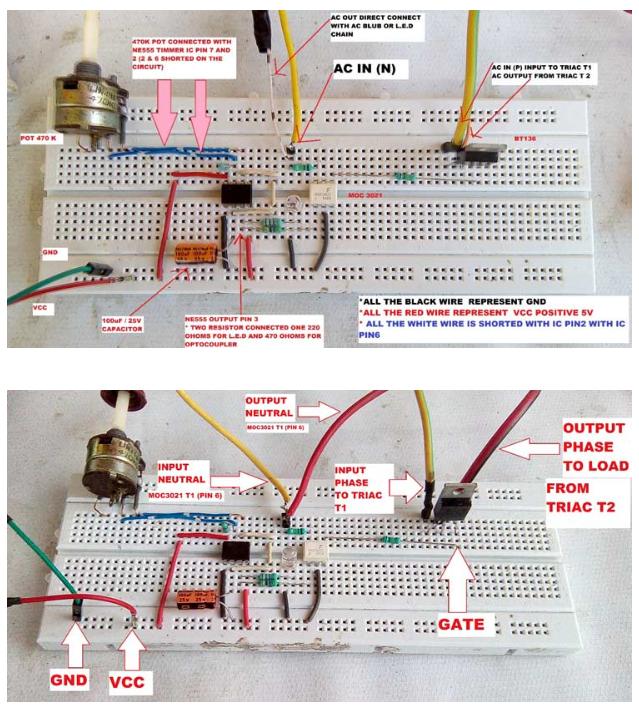

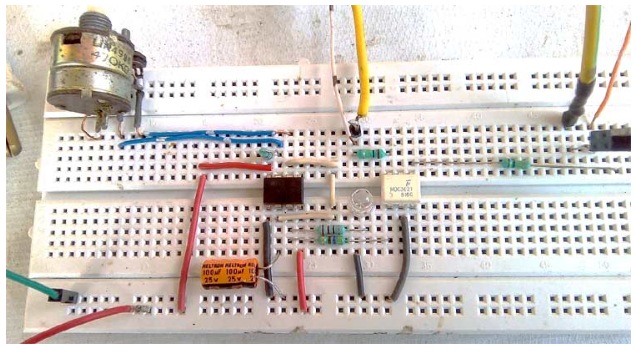

在收集了所有的元件和材料后，所有的元件都連接在我的面包板上，電路是這樣的。

警告：如果有選擇，請不要在面包板上構建交流電路。試著用一個Perf Board來建造它。我們已經用面包板作為臨時測試和演示。

電路應該易于構建，但是，如果您在使其工作時遇到一些問題，請檢查以下幾點。

?可使用470k / 500k / 330k / 1兆歐姆的可變電阻(R5)。

?對于脈沖，指示燈LED的阻值R2可從220歐姆、470歐姆、330歐姆中選擇。

?對于MOC3021內部IR led電阻，R3值可以為470歐姆或更高

?交流負載驅動可控硅可從BT136、BT139、BT134中選擇。

?兩個100K電阻，R6和R4是可選的，用于增加MOC3021和BT136的tric保護。

?操作電路時要小心。請勿觸摸光耦T1、T2或BT136可控硅端子，否則可能會觸電。

電路的5V電源來自連接到交流220v插座的5V移動充電器。一個LED鏈作為輸出負載與電路連接，而不是一個100w的燈泡用于測試目的。
