在DC-DC變換器領域，單端初級電感變換器或SEPIC變換器是一種使用升壓型控制拓?fù)鋪砩龎夯蚪祲狠斎腚妷旱淖儞Q器?？赐赀@篇文章，你腦海中浮現的第一個問題是，它像一個被美化的經典Buck-Boost轉換器嗎?答案是肯定的和否定的。經典的buck-boost轉換器由兩個電感器和兩個開關組成，這增加了成本，因此為了降低成本，使用了一種更復雜的拓?fù)浣Y(jié)構，即反相buck-boost轉換器。我們在之前的一篇文章中討論過這個問題。在反相降壓升壓變換器中，反相降壓升壓變換器的輸出極性與輸入極性相反。特定轉換器通過引入耦合電感來解決這些問題，從而降低了總體成本，并且在實際電路板中占用的空間也更小。

因此，在本文中，我們將學習如何構建和測試基于流行的XL6009 IC構建的簡化Sepic轉換器。我們以前使用該XL6009 IC來設計移動電源和可調降壓穩壓器(3.3V至12V)，如果您感興趣，您也可以查看它們。

SEPIC變換器(單端主電感變換器)的工作原理

下面的原理圖是SEPIC轉換器的基本原理圖，在本文中，我們將使用它來解釋工作原理。

SEPIC轉換器是一種降壓升壓拓?fù)?，不像?jīng)典的降壓升壓是一種反相拓?fù)洹EPIC變換器的特點是使用兩個電感，一個在輸入端，另一個連接到地，這兩個電感通過耦合電容連接，當施加開關信號時，有效地使L1和L2并聯。

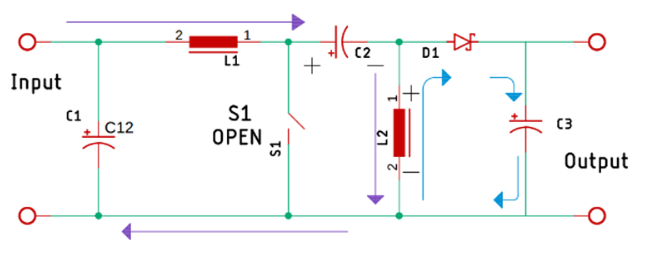

現在，為了了解SEPIC轉換器的工作原理，我們修改了基本電路并從圖片中刪除了控制器。正如你所看到的，當電源被應用到電路中，在那短暫的時刻，開關打開，電容器C2開始通過電感L1充電?，F(xiàn)在，當控制器IC打開時，它打開開關。

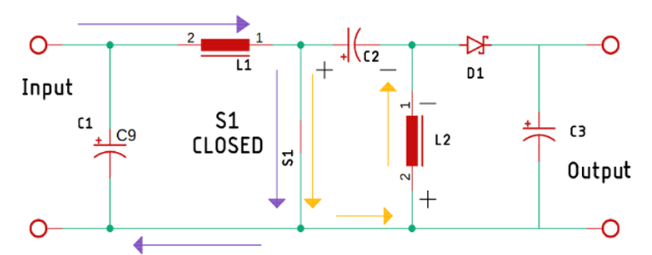

現在，當開關打開時，兩件事同時發生，首先電感器L1和L2同時開始充電。當這種情況發生時，由于XL6009 IC內部電路產生的PWM脈沖，開關被打開。

現在，當開關再次關閉時，電感改變其極性并通過二極管放電，此時，輸出電容C3保持電荷。根據PWM信號和反饋，現在我們可以以非常穩定的方式改變輸出電壓。這是SEPIC轉換器如何工作的一個非?；镜慕忉尅?

現在，如果你想知道L1在這個原理圖中的用途是什么?現在，仔細看一下原理圖：你在電路圖上看到的電感是一個耦合電感，這意味著兩個繞組連接在一個單芯中。這樣做是為了減少瞬態。因此，設計單獨電感的問題之一是兩個電感，L1和L2與電容串聯形成諧振電路，正如我們從電路理論中所知，對于LC電路中的階躍響應，輸入電壓可以上升兩倍于輸入電壓，因此可能會損壞敏感的實驗室電源。因此，最小化問題的方法是使用帶有耦合電感的SEPIC。當我們這樣做時，能量被SEPIC耦合電容器耦合。沒有耦合電容，該電路將作為反激變換器工作。耦合電容短路任何泄漏電壓，并允許電路更有效地工作。在這些類型的耦合電感變換器中，兩個電感應該具有相同的值，這就是我們需要構建電感的原因。

構建SEPIC轉換器所需的組件

下面列出了構建基于SEPIC降壓-升壓轉換器的XL6009升壓轉換器IC所需的組件。在這個項目中使用的組件是非常通用的，你可以在你當?shù)氐膼酆蒙痰暾业剿麄冎械拇蠖鄶?shù)。

?XL6009 IC - 1

?470uF，63V電容- 1

?220uF，63V電容- 1

?22uF，63V電容- 1

?1uF，50V SMD 0805電容器- 2

?MBR20100CT二極管- 1

?10K電阻- 1

?10K電位器- 1

?螺釘端子- 2

?47uH耦合電感- 1

?跳線- 1

?護墻板- 1

基于XL6009的SEPIC轉換器原理圖

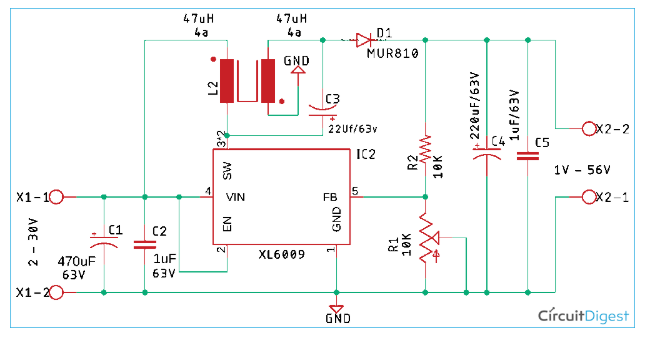

基于XL6009的SEPIC轉換器的完整原理圖如下所示。

這個電路的工作原理很簡單。首先，我們有直接連接到IC的輸入VCC引腳的輸入存儲電容。接下來，我們有耦合電容，在Xl6009數據表的圖6示例原理圖中建議使用47uH 4A耦合電感器。耦合電感可以是任意類型;它可以是一個耦合變壓器，或者在我的情況下，它是一個環形線軸，我們已經從一個舊的不工作的ATX電源紊亂。輸出二極管是一個8A和100V的MUR810二極管。接下來，我們有一個反饋電路，由一個10K電阻和一個10K電位器組成。最后，我們有存儲輸出電壓的輸出電容。一旦我們完成了焊接過程，電路板看起來像下圖所示。

基于XL6009的SEPIC轉換器的PCB

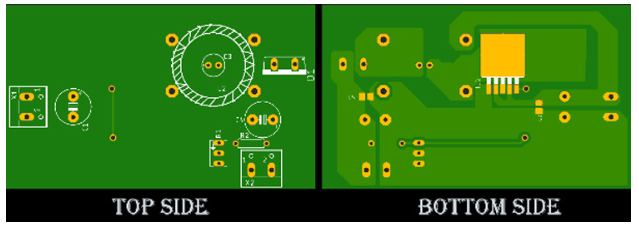

我們的SEPIC Buck-Boost轉換器電路的PCB設計在單面板上。我用Eagle來設計我的PCB，但你可以使用任何你選擇的PCB設計軟件。Eagle生成的PCB頂部和底部的二維圖像如下所示。

正如您在PCB的左側所看到的，我們有輸入電源連接器，在右下角，我們有輸出連接器。我們在耦合電感的中間使用了一個電容，因為把它放在那里很方便，PCB上的電容C3就是我們在基本原理圖中展示的電容C2。這個SEPIC轉換器的主要驅動程序是XL6009 IC，它在PCB的底部。因為它是一個SMD組件，我們必須把它放在底部。我們采用了較厚的接地面，以確保有足夠的電流通過。完整的設計文件以及TL494升壓轉換器原理圖可以從下面的鏈接下載。

手工制作的電路板:

為了方便，我準備了我手工制作的PCB版本，如下所示。我在制作這個PCB時犯了一些錯誤，所以我不得不使用一些銅線作為跳線來修復它。

基于XL6009的SEPIC降壓轉換電路的測試

注意：當?shù)谝淮螢檫@個電路供電時，一定要使用恒流電源來限制電流，或者你可以使用一堆功率電阻來限制電流。如果在焊接過程中出現錯誤，XL6009可能會燒壞。

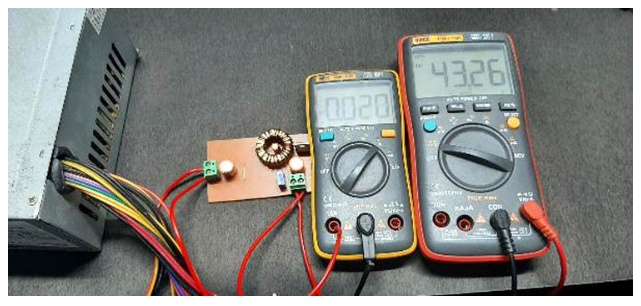

如您所見，上面的測試設置是用來測試電路的。一個ATX PC，電源是用來給電路供電的，這就是為什么輸入電壓保持在12V。您還可以看到電路目前在升壓模式下運行，因此在這種情況下輸出保持在43.26V伏，并且我已將2.2K 1W電阻的最小負載附加到電路上，并且它正在繪制大約0.02 a的電流。

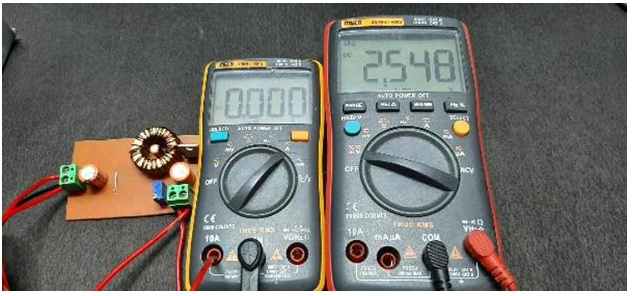

上圖顯示，該電路在最小負載條件下可以達到2.5V的最小電壓。

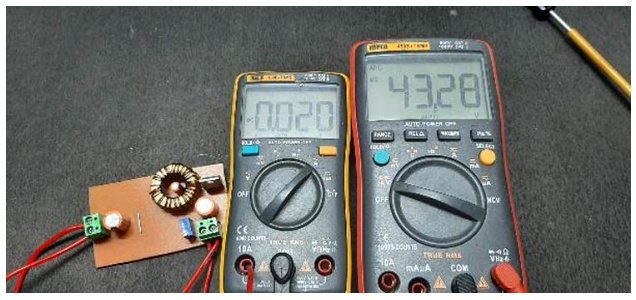

由于我只有兩個萬用表，我使用了mecho 450B+萬用表來顯示輸出電壓，我使用了mecho 108B+萬用表來測量輸出電流。

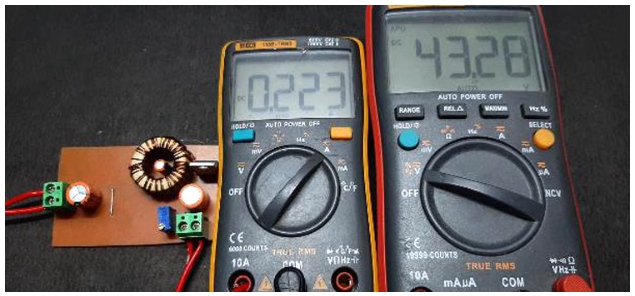

在上圖中，SEPIC轉換器的輸出電壓保持為43.28V，這意味著輸出電流也保持不變。但在MECHO 108B+萬用表中，您可以看到電流已上升到。223 a或223 mA。這是因為在上圖中，MECHO 108B+萬用表顯示輸入電流，當我用ATX電源為電路供電時，輸入電壓保持在12V。

現在，對于低電壓范圍內的效率，我能夠得到大約68%的效率但是在高電壓范圍內，效率下降到大約40%。這種情況的發生僅僅是因為電感質量差。所以，電感器的質量必須非常好。EE核將比環形核做得更好。

進一步增強

此SEPIC降壓升壓轉換電路僅用于演示目的，因此，在電路的輸出部分不添加保護電路。

?必須加一個輸出保護電路來保護負載電路。

?電感器需要浸入清漆中，否則會產生可聽到的噪音。

?一個高質量的PCB與適當?shù)脑O(shè)計是強制性的

?可以修改開關晶體管以增加負載電流。

?電感器的質量必須很好。

為了獲得電路的最大效率，電感應該能夠處理XL6009數據表中定義的4A的最大電流。
