在觀看和體驗了手動打開和關閉家用水泵的過程后，我感到非常忙碌和沮喪。這種事發生過很多次，當你一個人呆在家里，上廁所的時候，頭頂?shù)乃浔磺蹇樟?，你被打擾了。甚至相反，當你打開水泵而忘記關閉時，會造成嚴重的水和電浪費。這導致我們制作了一個電路，可以根據水位自動關閉或打開水泵。在建造電路的同時，我們發現水位測量發生在頂部的水箱上，通常放在公寓的露臺上，水泵位于一層。這種長度的電線的成本是巨大的。所以我們想把它變成無線的，用簡單的部件，非常便宜和負擔得起。你可以用3美元或4美元來建造整個系統。查看我們以前構建的電子電路以了解更多信息。

另外，請查閱我們以往的水位監測項目：

?簡單的水位指示器報警蜂鳴器

?基于Arduino的自動水位指示器和控制器

?如何使用JSN SR-40T防水超聲波傳感器測量水位

它是做什么的?

電路通過監測水箱內的水位自動打開和關閉裝滿水箱的水泵。在達到上閾值后，泵關閉，在低于下閾值后，泵打開。無線控制減少了從油箱連接到泵電路的電線成本。

無線水泵控制器所需組件

項目使用硬件

?射頻模塊,

?CD40xx CMOS數字邏輯系列;

?印刷電路板

項目使用的軟件

?EasyEda

項目硬件/軟件選擇

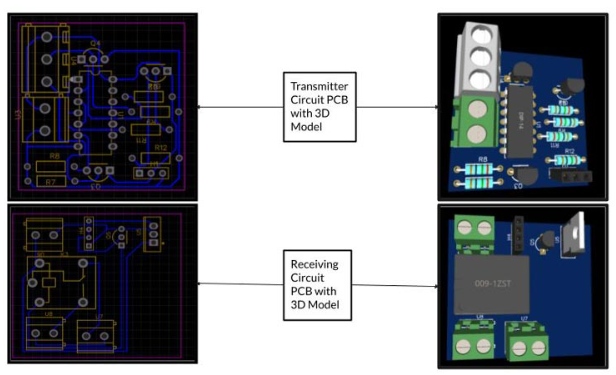

硬件邏輯純粹是使用邏輯門構建的，更具體地說，只是一堆NOR門(通用)。我們使用CD4001四路Nor門來開發順序邏輯并構建電路。因?yàn)槲覀兪亲鰺o線的，所以我們用簡單的射頻模塊來發送開或關的信號給水泵。采用EasyEDA進行pcb設計。

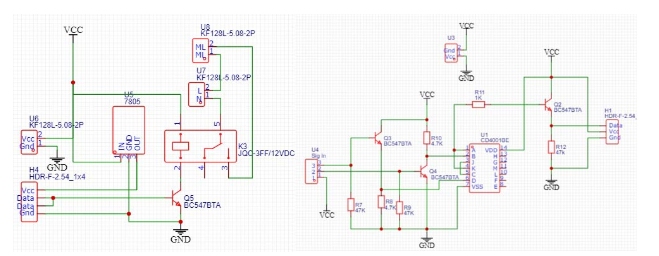

自動無線水泵控制器電路圖

該項目包含兩個原理圖。1. 測量和傳輸電路，測量水位，并傳輸ON或OFF信號，即高或低。在電路中，我們有三根電線連接到螺釘端子作為測量輸入，從那里它被饋送到由NOR門CD4001制造的順序邏輯，該邏輯用于觸發水箱內的水為空并在水滿時停止。該信號現在被饋送到一個433MHz射頻發射機，該發射機傳輸所需的信號。2. 接收和驅動電路，由射頻接收器接收開或關信號，并驅動繼電器使電機開或關。

我們是如何構建它的?

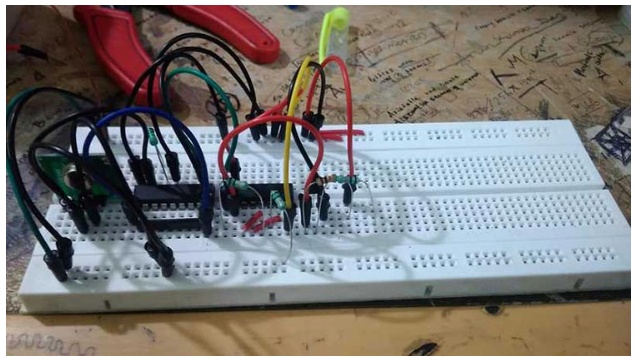

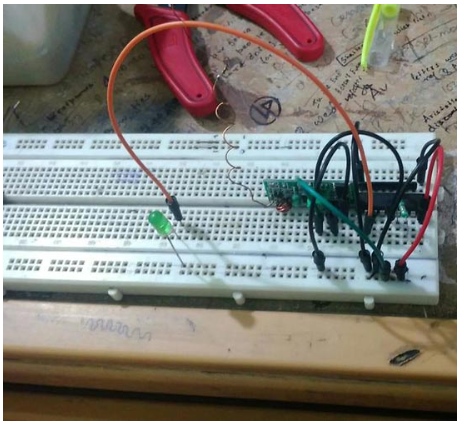

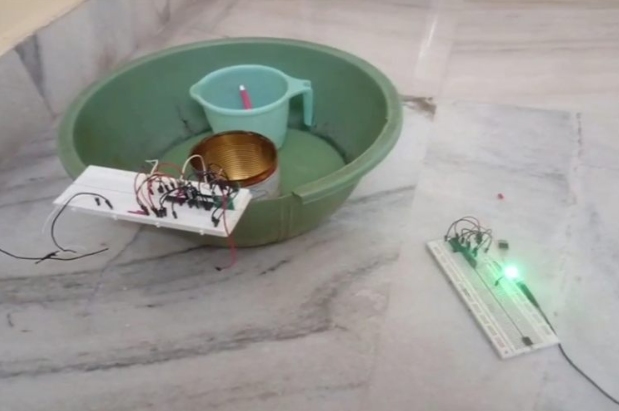

該系統由兩個電路組成，一個是測量水位、閉鎖控制和發送開關信號。二、接收開、關信號，驅動繼電器開、關泵。測量使用裸線作為引線，放置在兩個不同的高度(上限和下限)。不用擔心，使用裸線是安全的，因?yàn)樗怯蒐V +5v供電?？刂齐娐钒粋€順序邏輯電路，該電路是根據輸出的真值表模型構建的?，F(xiàn)在輸出被饋送到433Mhz射頻發射機，發送ON和OFF信號。RF接收器接收到ON和OFF信號并相應地打開和關閉繼電器。繼電器將負責打開和關閉暖通空調泵。

使用Varun的優點

節省電力：使用水位控制器可以節省電力。這是因?yàn)樗皇亲詣涌刂频?，這限制了用電量。因此，更少的水和電力用于調節供水。在一個節約能源至關重要的時代，使用這些設備是非常有益的。-成本效益：由于水位控制器節省電力，它節省金錢，以及?；旧?，通過這些設備優化了水的調節，這意味著浪費的電和浪費的水保持在最低限度。隨著時間的推移，這節省了大量的錢。此外，使其無線化的好處是減少連接傳感端和控制端所需的電線成本。自動工作：它可以自己工作。由于定時開關，不需要手動操作。這意味著監測水箱之類的東西所帶來的挫敗感被最小化了，水位也會保持在應有的位置。-可持續用水：另外，水位控制器可以最大限度地利用水。通常，水泵在中午使用得更多。水位控制器是有用的，因?yàn)樗鼤诎滋熳詣犹峁└嗟乃谕砩蠝p少水。因此，水在任何時候都保持在適當?shù)乃?。我們遇到的挑?zhàn)我們購買的射頻模塊沒有完全調諧并且沒有正確響應。所以我們被困在那里很長一段時間。我們后來算出，這里有一個小的可變電感電感可以改變，從而改變頻率。制作用于測量水位的引線有點挑戰性，因?yàn)樗枰恍┓糯蟛拍軐⑤斎胝{(diào)高。我們在這里用了兩個晶體管。-我們引以為傲的成就RF發射器和接收器的調校讓我們獲得了突破。采用順序數字邏輯對控制電路進行建模，并使用三個NOR門實現控制電路。當然，最后一步，電路像魔法一樣工作。

我們會學到什么?

我們學習了使用真值表對數字邏輯進行實時重言式建模，從而用邏輯門實現它。我們在學期里學過閂鎖，但從來沒想過為什么要用兩個nor門。這個項目幫助我們深入了解了它，并且很好地掌握了順序邏輯。我們還了解了兩個廉價射頻模塊之間的射頻通信。

項目名稱背后的原因我們團隊成員的一位母親建議將這個項目命名為“Varun”，因?yàn)樵谟《鹊挠《冉躺裨捴?，水神的名字?jù)說是“Varun”，因?yàn)槲覀兊捻?xiàng)目涉及水的流動和保護，我們發現這個名字很適合我們的項目。因此，“Varun”項目不僅傳播和頌揚了“節約用水，拯救生命”的理念，而且對該社區的歷史表示了極大的尊重。
