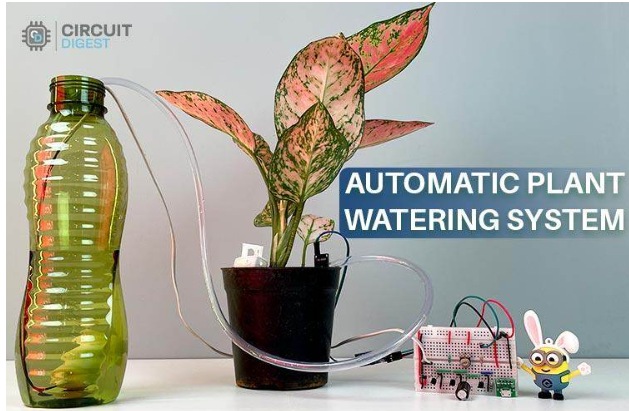

如今，許多人正在轉向綠色解決方案，以過上更健康的生活。人們正在努力種植植物，這有助于維護自然的穩定。種植植物的關鍵挑戰是維護，特別是確保它們得到足夠的澆水。盡管我們的初衷是好的，但有時我們可能會忘記給植物澆水。為了解決這個問題，我們開發了一個非常簡單的自動植物澆水系統，沒有Arduino。其理念是使用最少的組件并降低復雜性，以便每個人都可以輕松構建它。對于那些想在度假期間自動給盆栽澆水的人來說，這是一個理想的選擇。

讓我們看看，我們怎么做!

植物自動澆水系統工程特點：

?基于常用的BC547。

?易于構建。

?不需要編碼。

?低成本的設計。

?易于獲得組件。

?具有內置可調延遲功能。

構建植物自澆系統所需組件：

下面列出了構建簡單的自動植物澆水系統所需的組件：

?土壤濕度傳感器- x1

?BC547 - x3

?電解電容器- 680uf - x1

?電阻,

?○10 k-x1

?○1 k-x1

?500年○e-x1

?100k歐姆電位器- x1

?面包板- x1

?迷你水泵(3-6v) - x1

?適用于泵的迷你水管-所需長度。

?5V電源-任意

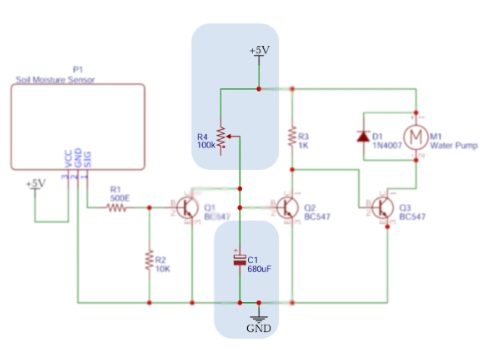

室內植物自動澆水系統電路圖：

下面是植物自動澆水系統的電路圖，你可以看到這個電路圖是如此的簡單和初學者友好。如果您不習慣使用晶體管和電阻等組件，您可以嘗試查看我們的替代項目，該項目使用Arduino用于自動計劃澆水系統。

在這里，土壤濕度傳感器是檢測土壤中是否存在水分的主要部件。您可以訪問我們的文章，了解土壤濕度傳感器是如何工作的。你可能會認為，加上一個晶體管來開關電機，我們的電路就可以完成了，但是這里仍然使用了兩個晶體管。一開始看起來很簡單，但如果你仔細想想，就會發現一個問題，如果馬達開啟的時間很短，它可能會更頻繁地觸發馬達，這樣就需要給植物適當?shù)臐菜?

因此，為了解決這個問題，我們正在利用最簡單的定時器電路，稱為RC定時器，如下所示。根據電阻器和電容器的值，我們可以使時間延遲達幾秒鐘。作為一個優勢，我們增加了一個電位器，使這個時間延遲可調。

接下來，您可以理解晶體管Q1用于在從土壤濕度傳感器接收到高信號時放電電容器。從RC定時器的輸出連接到Q2，這里作為逆變器工作。因此，我使用Q3來驅動電機。

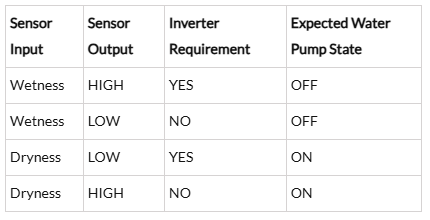

你可能會混淆Q2本身可以驅動電機，而不是作為一個逆變器。是的，當然，如果你的傳感器提供低干燥度，它可以用來驅動電機。但大多數傳感器將提供高干燥和低濕度。您可以參考下面提供的表格進行簡要了解。

植物自動澆水系統組件組裝：

為了簡單起見，我們傾向于使用面包板。如果你想讓它更穩定，你也可以把它焊接到一個點狀PCB上，并把它放在任何小的外殼里。您可以在下面的面包板中看到組件的組裝圖像。我們增加了水泵中電線的長度，談到水泵，我很感謝你檢查電機防水的完美性，如果沒有自己做適當?shù)拿芊?，使用某種口香糖甚至熱膠也很好。

這里我們要討論的主要問題是電源。這個電路是在接受5V直流輸入的方式。有很多方法可以為這個電路供電，比如使用直流電源適配器、移動充電器、充電寶等。我正在使用Micro USB Breakout模塊，使用USB電纜連接到移動電源，可以看到下面的電路。

確保組件之間正確連接后，我們就可以開始安裝了。

我選擇了一個小的室內盆栽，將濕度傳感器和水泵的管子一起安裝，水泵本身放在有大嘴的瓶子里，這樣電機就可以直接安裝了。剩下的電路被放置在鍋附近，由充電寶供電。如下圖所示。

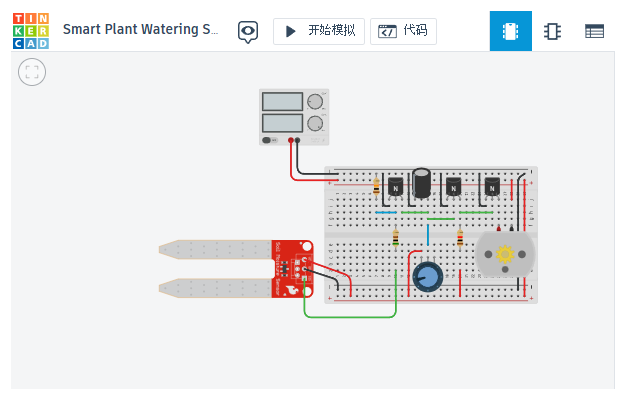

使用TinkerCad的自動植物澆水系統：

在進行實時工作演示之前，讓我們使用TinkerCad模擬自動植物澆水系統。下面，你可以進入TinkerCad模擬植物自動澆水系統：

在模擬中，您將注意到工作邏輯似乎是顛倒的。這是由于TinkerCad中可用的傳感器提供了反向輸出。然而，除了這種反轉之外，整體邏輯和組件保持不變。

植物自動澆水系統工程工作演示：

正如已經討論過的，這個項目的工作原理是使用土壤濕度傳感器檢測土壤的干燥程度，然后打開迷你水泵，此時水開始從儲水器流向花盆，一旦檢測到花盆內的濕度，就會通過電位器設置一定的延遲后關閉。下面的視頻展示了這個盆栽植物自動澆水系統的工作原理。

就這樣，我們完成了我們的項目。

這里有一些技巧，你可以在這個自動工廠供水項目。

您可以將q3 - bc547_通用NPN晶體管更改為其他NPN晶體管，以增加電流容量以驅動更高功率的電機。

C1可以根據您的需要進行更改。使用試錯法，你可以找到最合適的一個。

您可以使用由單個鋰離子電池，DC-DC升壓轉換器，電池充電和保護電路組成的電池系統，使該項目易于攜帶。

除了這個概念的自動植物澆水系統，這個電路有許多范圍。
