緊急按鈕用于在緊急情況下向警察或附近的人發送緊急信號，如心臟驟?；蛉魏螄?yán)重的健康問題，需要緊急幫助，或者你被人襲擊或小偷闖入房屋等情況。在印度，政府規定手機必須安裝緊急按鈕，當按下這個按鈕時，就會報警，告知處于危險中的人的當前位置。

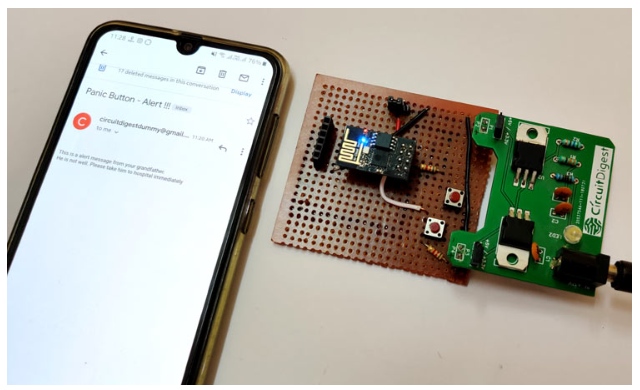

所以在這個項目中，我們將使用ESP8266-01 Wi-Fi模塊制作一個物理恐慌按鈕，當按下時，它會向預定義的電子郵件id發送警報電子郵件。

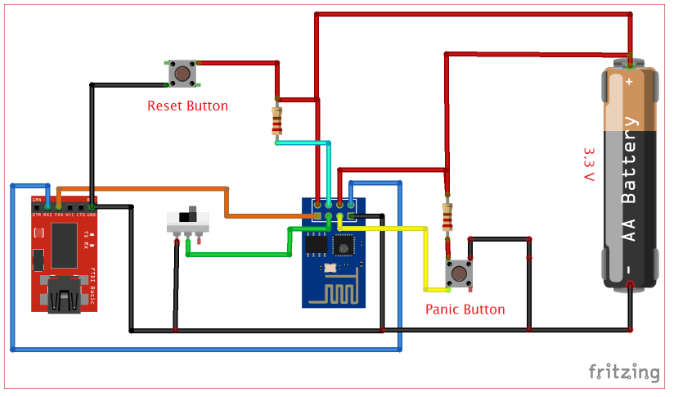

基于物聯網的緊急按鈕電路圖

該物聯網緊急按鈕的電路圖如下：

組件的要求

?ESP8266-01

?按鈕

?松板

?焊絲

?FTDI串行適配器模塊

?連接電線

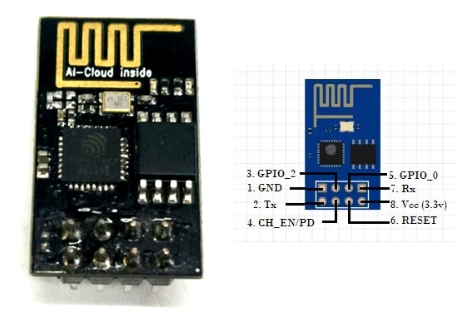

ESP8266-01 wifi模塊

ESP8266-01是一種Wi-Fi模塊，具有由喜訊通制造的板載微控制器。該模塊幫助微控制器通過UART通信使用AT命令連接到Wi-Fi網絡。pressif Systems有一系列從ESP-01到ESP-12的Wi-Fi模塊，但ESP-01的成本非常低，在市場上很容易買到。它有8個引腳-兩個UART引腳(RX和TX)，兩個GPIO引腳，一個Reset和一個CH_PD以及兩個3.3 V和接地。

編程ESP-01

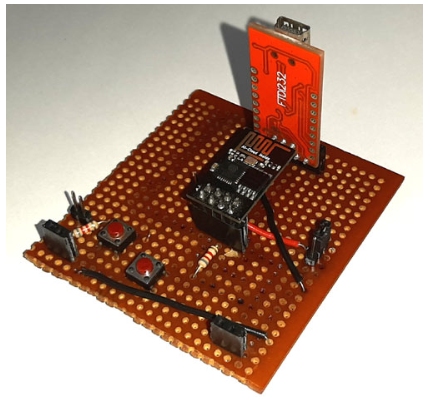

ESP8266-01可以通過多種方式編程，但在本項目中，我們將使用FTDI串行適配器模塊對其進行編程。您也可以使用USB到TTL轉換器來編程。ESP8266不是面包板友好的，所以在這里我已經按照上面的電路圖焊接了一個穿孔板上的所有組件。該板可用于未來項目中ESP8266的編程。查看有關如何使用FTDI模塊對ESP-01進行編程的詳細教程。

這里一個帶有上拉電阻的復位按鈕用于復位Wi-Fi模塊，一個跳線開關用于在可編程模式下切換模塊。在編程模式下，借助跳線帽將GPIO0引腳(Flash引腳)接地，打開后可作為GPIO引腳使用。一個按鈕用作緊急按鈕，在緊急情況下，按下該按鈕將向某人發送警報郵件。

配置SMTP2GO發送郵件

SMTP(簡單郵件傳輸協議)是一個用于自動發送和接收來自遠程位置的大量電子郵件的平臺。由于其快速可靠的服務，開發者和營銷人員主要使用它來節省他們的時間，以一種安全的方式發送電子郵件。它的服務器和數據中心遍布世界各地，這有助于它選擇最近的服務器，從而在發送和接收電子郵件時提供最快的連接。它可以用于物聯網項目，在發生特定任務時自動發送電子郵件。在這個項目中，當火焰?zhèn)鞲衅鳈z測到火災時，我們將使用SMTP2GO發送電子郵件警報。

設置SMTP2Go：

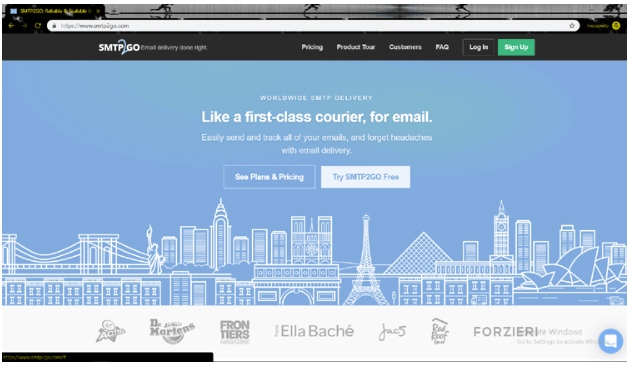

登錄，點擊Try SMTP2GO Free。

填寫您的姓名，電子郵件id和密碼的詳細信息，并點擊提交。然后，它將重定向到一個頁面，要求您激活SMTP2GO。

轉到您的郵箱，點擊SMTP2GO收到的郵件。點擊激活帳戶。

現在輸入用戶名，即您的電子郵件id和密碼。您的用戶名將打開一個新頁面。將這些用戶名和密碼保存在記事本文件中，這將在稍后的Arduino IDE代碼中用到。現在點擊設置，然后點擊用戶。將打開一個包含您的用戶名和SMTP服務器詳細信息的新頁面。保存SMTP服務器和SMTP端口，因?yàn)檫@些將在Arduino代碼中用于與SMTP服務器連接。

編碼為Base64值

在將用戶名和密碼發送到SMTPTOGO服務器之前，我們需要將它們編碼為Base64。這里只需輸入要編碼為base64的用戶名和密碼，然后單擊encode以生成編碼值。復制并保存已編碼的值。

例如，如果您的用戶名是“sender@xyz.com”，那么在給定的文本區域輸入此用戶名，然后單擊“編碼”。編碼后的base64值為“cGFzc3dvcmQ=”。對于密碼也同樣如此。

我們以前使用SMTP2GO服務發送有關火災探測的電子郵件。

緊急按鈕工作

這個基于ESP8266的緊急按鈕的連接已經顯示在上面的電路圖中。這里FTDI的RX引腳連接到ESP-01的TX引腳，F(xiàn)TDI的TX引腳連接到ESP-01的RX引腳。由于我們從FTDI獲得的輸出電壓約為4伏，因此它不能用于為ESP-01供電，因?yàn)樗鼤?huì)損壞它。因此，我們將使用面包板電源的3.3 v直流電源，該電源從適配器輸入電源，并提供5伏和3.3伏的雙輸出。這個面包板電源模塊是按照CircuitDigest上的本教程創建的。

確保FTDI和ESP-01的接地與電源模塊接地相連。一個按鈕連接在GPIO2引腳，用于在緊急情況下發送郵件。按鈕一端用電阻接3.3電源，一端接地。

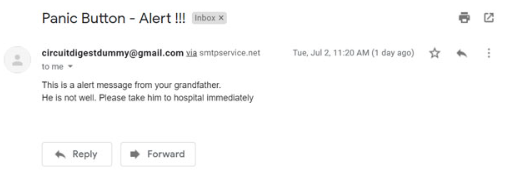

現在復制教程末尾給出的完整代碼并粘貼到Arduino IDE中。將Wi-Fi憑證替換為您的SSID和密碼。將“SMTP2GO”的用戶名和密碼修改為Base 64。將flash引腳的GPIO0接地進行編程模式，并通過USB口將FTDI與PC連接。點擊上傳，按重置按鈕2-3次。上傳代碼成功后，斷開GPIO0引腳與地的連接，按下Reset按鈕一次，打開串口監視器查看狀態信息。連接Wi-Fi后，按下緊急按鈕，幾秒鐘后你就會收到郵件。

代碼的解釋

在本教程的最后給出了完整的代碼和工作視頻，在這里我們解釋了完整的程序，以了解項目的工作原理。

首先包括ESP庫

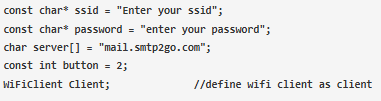

定義Wi-Fi網絡的SSID和密碼變量。由于我們需要連接到SMTP服務器，因此為服務器的地址聲明了一個變量。

連接Wi-Fi

“pressed”變量存儲來自緊急按鈕的數字輸入。如果有人按下了按鈕，那么它會通過調用函數sendEmail()發送一封電子郵件。

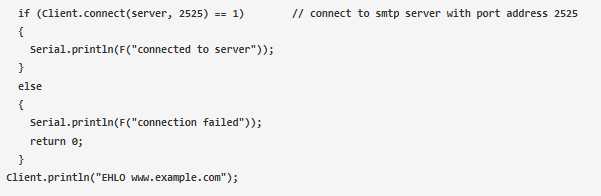

Client.connect()函數，使用SMTP服務器和SMTP端口連接到SMTP服務器。如果連接建立成功并使用EHLO命令確認服務器，則給出“1”。

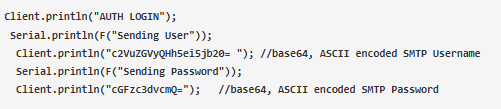

將編碼的用戶名和密碼發送到服務器。我們粘貼到記事本中的SMTP2GO的用戶名和密碼被編碼為base64值。編碼為base64值的過程如上所示。

認證成功后，完整的電子郵件將由“To”、“From”、“Subject”、“Body”等字段組成。

發送完數據后，發送QUIT命令完成郵件。

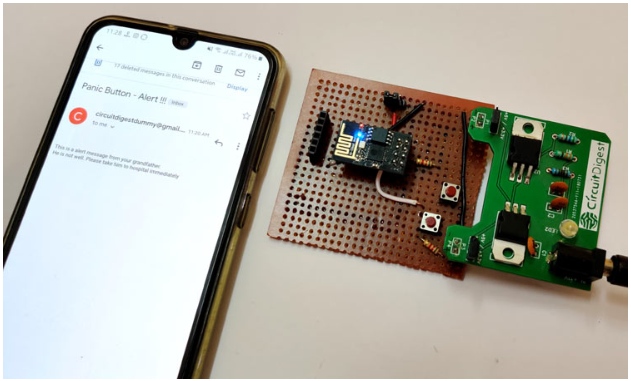

這就是如何使用ESP-01模塊輕松制作DIY物聯網緊急按鈕。

本文編譯自iotdesignpro
