自1962年問世以來，機械臂一直被各行業用于執行復雜而繁瑣的工作。從裝配線到噴漆車間，這些機械臂廣泛應用于汽車制造業。最近，隨著技術的進步和物聯網(IoT)的出現，機器人手臂也開始在醫療應用中投入使用，醫生可以通過無線控制機器人手臂進行遠程手術。在這個項目中，我們將使用NodeMCU構建一個基于物聯網的無線機械臂。

3D打印機器人手臂的位置可以通過一個名為Blynk的應用程序在任何支持互聯網的智能手機上進行控制，該應用程序?qū)ndroid和IOS用戶都是免費的。我們以前使用Blynk與NodeMCU和樹莓派來控制GPIO連接的設備。

3D打印你的機械手臂

如前所述，在這個項目中使用的機械臂是3D打印的，如果你沒有打印機，你可以使用任何機械臂或用硬紙板制作一個粗糙的機械臂。3D打印機械臂的設計來自Thingiverse的這個鏈接。這個鏈接也有完整的詳細視頻顯示制作和組裝這個3D打印機械臂的過程。

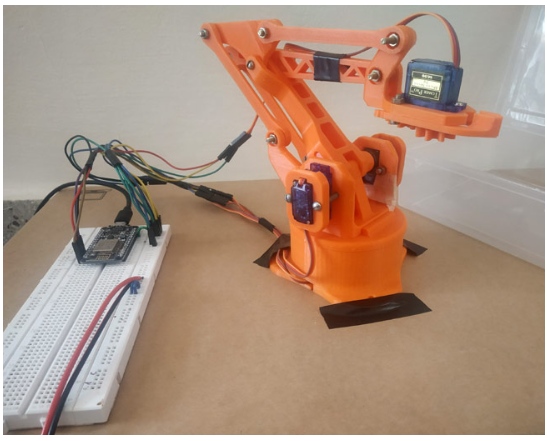

這是我用4臺Towerpro SG90伺服電機組裝后的3D打印機械臂的圖像。我只是簡單地用螺母和螺栓來組裝完整的機械臂。所有的信息都可以在thingiverse上找到。

機器人手臂Blynk應用程序的搭建

Blynk是一個物聯網平臺，允許我們快速構建項目來控制和監控使用Android和iOS設備的數據。我們可以創建項目儀表板，并添加按鈕、顯示器、滑塊等控件，用于控制微控制器和其他外圍設備。使用這些小部件，我們可以控制設備，并可以監控手機屏幕上的傳感器數據。按照以下步驟安裝Blynk并創建用于機械臂控制的儀表板。

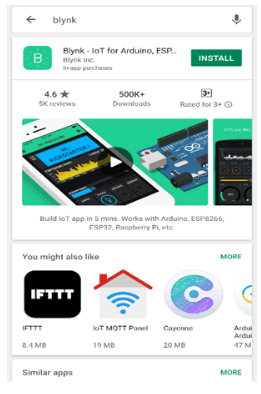

1. 在您的手機上安裝b谷歌Play Store中的blynk應用程序。

2. 接下來，使用電子郵件id注冊Blynk應用程序。

3. 注冊后登錄Blynk應用程序。

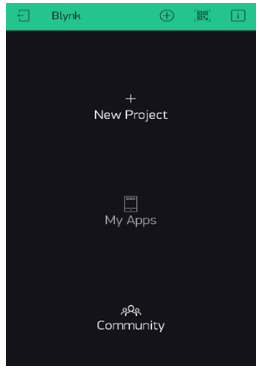

4. 登錄后，單擊New Project。

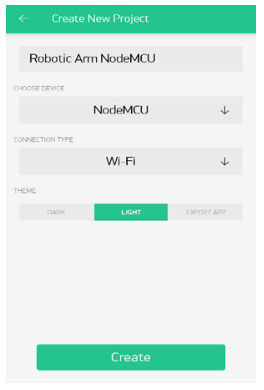

5. 根據要求給出下一個項目名稱，我們使用的板是“NodeMCU”，連接類型是“WiFi”。

6. 然后單擊Create。并且一個認證令牌代碼會發送到您的郵件ID。

7. 復制授權令牌代碼發送到您的郵件ID，我們將在我們的NodeMCU編碼中使用它。

8. 接下來，我們必須通過在小部件框中添加小部件來創建我們自己的機器人手臂控制應用程序。由于我們有四個伺服電機控制，我增加了四個滑塊。

9. 添加滑塊后。你可以改變每個滑塊的名稱和滑塊值，然后是滑塊設置。

這里我設置了

滑塊1作為夾持器，設置為輸出V0從0到180。

滑塊2為左/右，設置為輸出V1從0到180。

滑塊3為UP/DOWN，設置為OUTPUT V2從0到90。

滑塊4為正向/反向，設置為OUTPUT V3從0到60。

對于所有滑塊，我已經關閉了SEND ON RELEASE。這樣我們就可以在兩個值之間保持100ms的寫延遲。

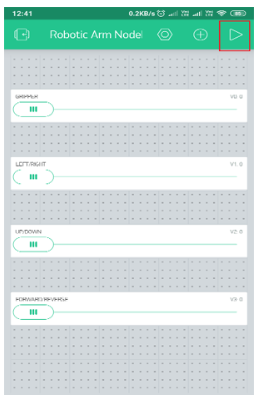

10. 在用上述設置添加了所有的滑塊之后，應用程序看起來是這樣的。之后，您可以通過單擊Play按鈕來運行應用程序。

11. 現在我們的應用程序已經準備好了。下一步是進行電路連接并將代碼上傳到NodeMCU。之后，我們可以使用Blynk應用程序控制我們的機器人手臂。

組件的要求

?NodeMCU ESP8266

?伺服電機- 4

?機械手臂

?5V 1A直流電源適配器

?電路試驗板

?連接電線

線路圖

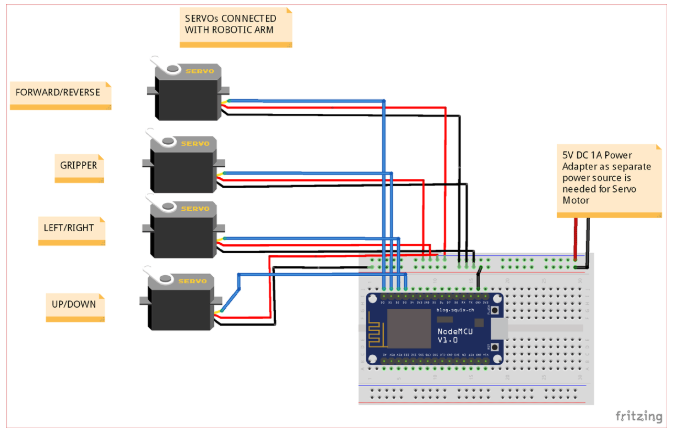

如上所示，我們總共需要4個伺服電機來操作我們的機械臂，因為這些電機不消耗太多的功率，它們是由1A適配器的5V直流電源直接驅動的。我已經使用面包板使上述連接;一旦連接完成，我的設置看起來像這樣。

電路連接:

基于物聯網的機械臂的工作原理

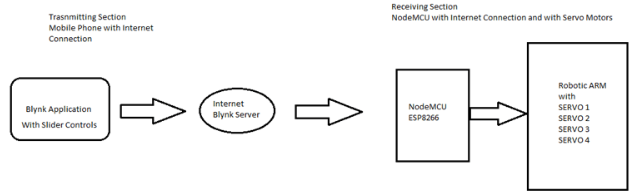

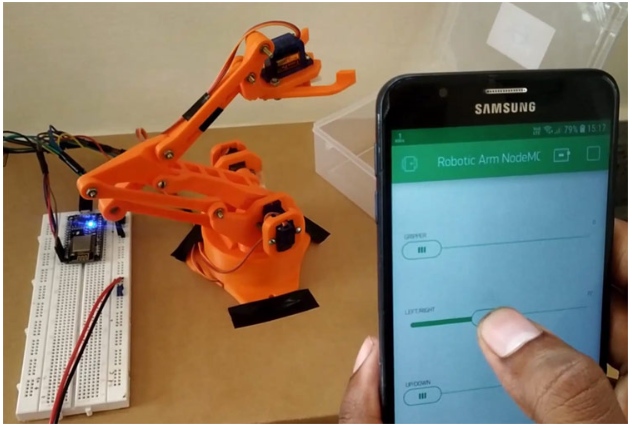

這個項目的工作非常簡單，我們只是通過互聯網從一個應用程序控制機器人手臂的四個伺服電機。NodeMCU有一個內置的ESP8266 Wi-Fi模塊，因此我們可以將NodeMCU連接到互聯網。接下來，在移動設備中使用Blynk應用程序，我們創建了一個應用程序，通過互聯網發送值，以控制與NodeMCU連接的四伺服電機的PWM值。

在Blynk應用程序中使用了四個滑塊。伺服電機由用戶根據滑塊的運動來控制。

為Arduino IDE設置Blynk和NodeMCU (ESP8266)庫

這個物聯網機械臂項目的編碼非常簡單，在文章末尾給出了完整的代碼和工作視頻。首先，我們需要Arduino IDE的Blynk庫。按照下面的鏈接手動下載和設置。

1. 從這里的GitHub鏈接下載Blynk庫。

2. 之后安裝Blynk Library for Arduino請點擊這里的鏈接。

因此，在為Arduino IDE設置Blynk庫之后。其次，我們需要Arduino IDE的NodeMCU庫。

要用Arduino IDE編程NodeMCU，請進入File - > preferences - >Settings。

在“附加板管理器URL”字段中輸入，然后單擊“確定”。

現在轉到Tools > Board > Boards Manager。

在板管理器窗口中，在搜索框中輸入esp， esp8266將在下面列出?，F(xiàn)在選擇最新版本的板并點擊安裝。

安裝完成后，進入Tools >Board >，選擇“NodeMCU 1.0(ESP-12E Module)”?，F(xiàn)在您可以使用Arduino IDE對NodeMCU進行編程。

編碼的解釋

安裝Blynk和NodeMCU (ESP8266)的庫后。在本教程的末尾給出了完整的代碼。代碼通過microrousb線纜上傳到NodeMCU?，F(xiàn)在，讓我們詳細了解如何為這個項目編碼。

1. 首先包括必要的庫

對于ESP8266 (NodeMCU)：

使用Blynk：

伺服電機使用：

2. 接下來，通過郵件收到Blynk認證碼，并根據以下給出的代碼輸入Wifi用戶名和密碼。

3. 在這個項目中，我們使用了四個伺服電機和機械臂，所以我們創建了四個帶有伺服類的物體。

4. 接下來，在void setup()函數中，我們通過提供具有Auth令牌的Wi-Fi用戶名和密碼來初始化設備，并開始串行通信。

還初始化與NodeMCU連接的伺服電機PWM引腳，使用引腳D0，D1,D2,D3。

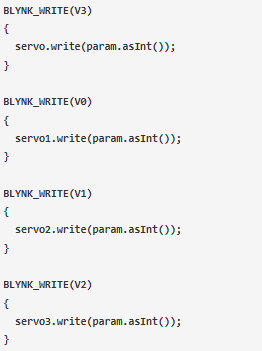

5. 然后根據從Blynk應用程序接收到的值控制伺服電機的位置。這里的虛擬引腳V0， V1, V2， V3用于從Blynk應用程序獲取輸入值，并將PWM值寫入相應的伺服電機。

6. 循環運行Blynk函數

這就是使用Blynk應用程序遠程構建和控制物聯網機械臂的方式。
