描述

TI的藍牙+MSP430音頻散熱器參考設計可供客戶用于創建各種低端、低功耗音頻解決方案的應用。一些可能的應用 - 玩具、低端藍牙揚聲器、音頻播放配件。此參考設計是一種經濟實惠的音頻實施方案，通過參考其提供的完整設計文件，您可以將重心轉移到應用和最終產品開發工作上。此參考設計支持的軟件包括 Stonestreet One Bluetopia 藍牙堆棧(經過認證且免專利費)。

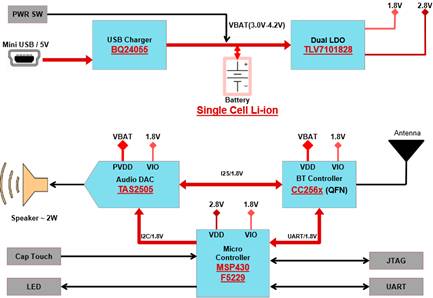

藍牙和MSP430 音頻信宿參考設計

特性

憑借最低成本、最低功耗的 MSP430F5229 實現藍牙音頻功能(SBC 編碼/解碼)

設計中將音頻處理任務從 MCU 轉移到藍牙器件，從而實現低功耗音頻

這種經濟高效的低端無線音頻解決方案，采用 4 層布局和 QFN 封裝

此解決方案的內核是 TI 的 CC2564，此內核擁有一流藍牙性能(+12dBm 輸出功率)

設計中還采用了 TI 的低功耗數字輸入揚聲器放大器(TAS2505) 和 USB 充電管理器件 (BQ24055)

CC256x 和 Bluetopia 堆棧均有藍牙子系統 QDID，因此您可以只需要一份藍牙最終產品列表

相關器件

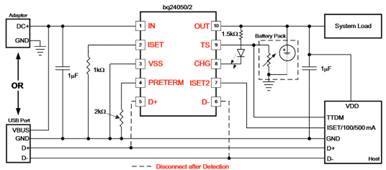

1.BQ24055 具有自動 AC/USB 檢測功能和PG的800mA單輸入單節鋰離子電池充電器

BQ24055 功能方框圖

2.CC2560 藍牙 Smart Ready 控制器，TICC256x器件是一款完整的藍牙BR/EDR/LEHCI解決方案，此解決方案減輕了設計工作并可實現快速上市?；赥I的第七代藍牙內核，器件實現了已經證明的解決方案，此解決方案支持藍牙4.0雙模式(BR/EDR/LE)協議。TI的電源管理硬件和軟件算法大大節省了所有廣泛使用的藍牙BR/EDR/LE模式運行的能耗。

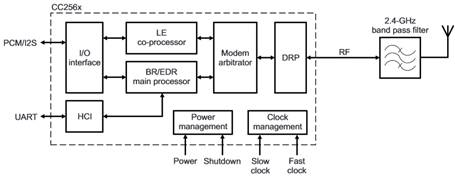

CC2560 功能方框圖

應用：建筑照明、用于 HMI 和 POS 的單板計算機

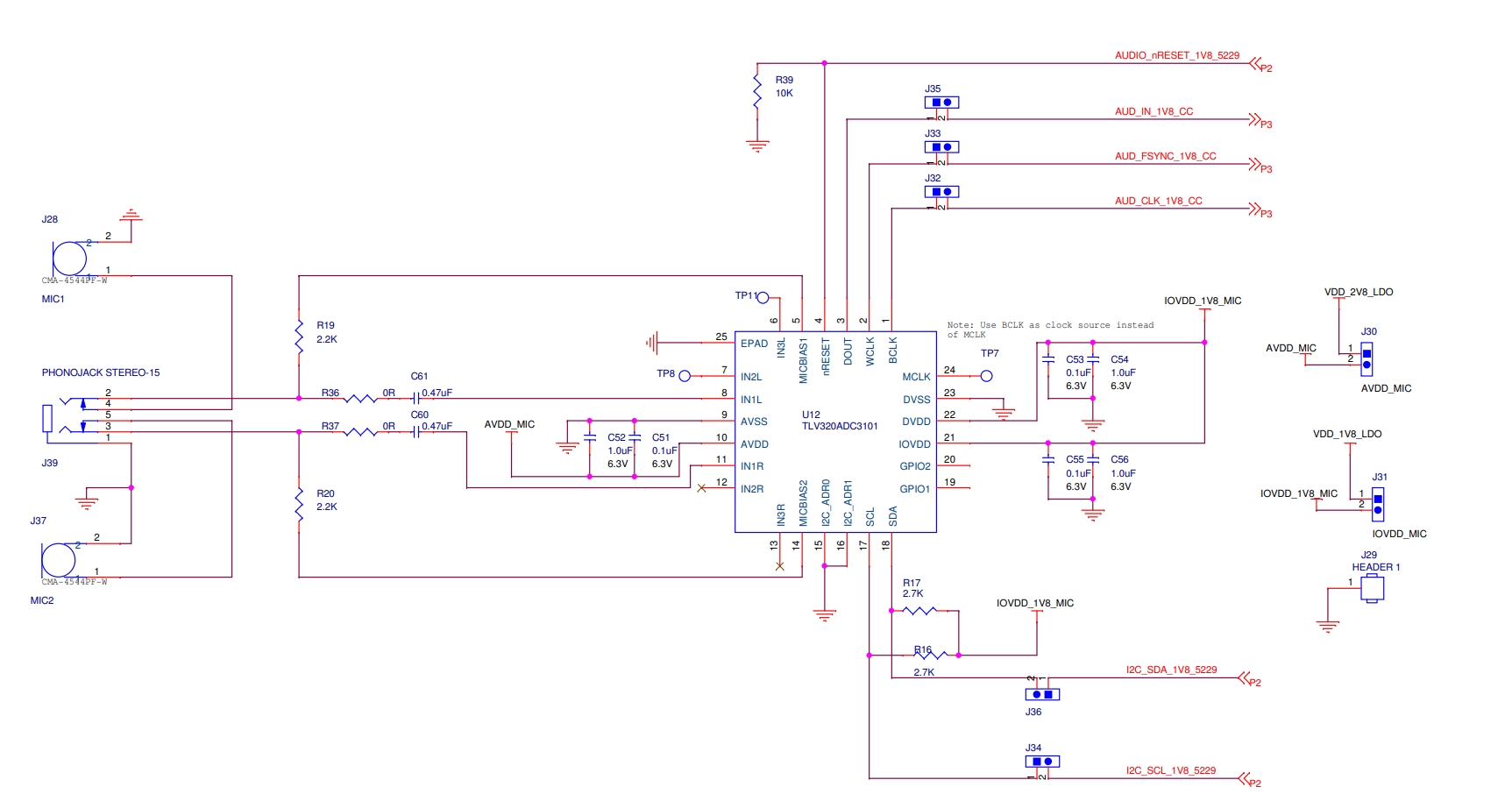

您可將藍牙和 MSP430 音頻源參考設計用于創建適用于低端、低功耗音頻解決方案(包括玩具、投影儀、智能遙控器和各種音頻播放配件)的各種應用。此參考設計是一種經濟實惠的音頻實施方案，具有完整的設計文件，讓您可以專注于應用和最終產品的開發。此參考設計同樣提供 TI Bluetooth Stack。

特性

憑借最低成本、最低功耗的 MSP430F5229 實現藍牙音頻功能(SBC 編碼/解碼)

設計中將音頻處理任務從 MCU 轉移到藍牙器件，從而實現低功耗音頻

這種經濟高效的低端無線音頻解決方案，具有 4 層布局和 QFN 封裝

此解決方案的核心是 TI 的 SimpleLink? CC2564，提供了一流的藍牙性能 ( +12dBm 輸出功率)，遠距離連接可靠

CC256x 和 TI Bluetooth Stack 均有藍牙子系統 QDID，因此您只需要一份藍牙最終產品列表

此電路設計已經過測試，并包含固件、演示和入門指南 wiki 頁面
