16x2液晶顯示模塊是目前最常用的顯示模塊，我們已經與ESP32接口構建了一個互聯網時鐘。但這些類型的顯示器是空間和功耗模塊，不能用于可穿戴產品。這是另一種流行的顯示模塊，稱為OLED，雖然它比16x2顯示器稍微貴一點，但它是一個小而不耗電的模塊。OLED是一種圖形顯示模塊，可用于顯示小圖像和圖形。

在這個項目中，我們將使用流行的帶有OLED的Wi-Fi模塊ESP32在其上顯示一些圖形圖像。通過構建在ESP32上的各種應用程序來了解更多關于ESP32及其工作的信息。

OLED顯示器

OLED(有機發光二極管)是一種使用有機化合物制成的發光二極管，當電流允許流過時，有機化合物就會激發。這些有機化合物有自己的光，因此它們不像普通的lcd那樣需要任何背光電路。由于這個原因，OLED顯示技術是節能的，廣泛應用于電視和其他顯示產品。

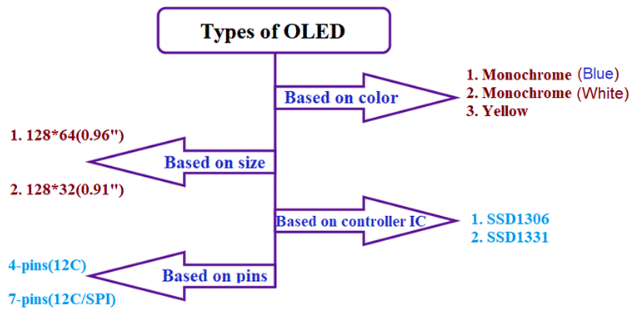

根據顯示器的顏色、引腳數量、尺寸和控制器IC，市場上有各種類型的oled。

下圖顯示了小型OLED模塊的可用選項

在本教程中，我們將使用單色藍4針SSD1306 0.96英寸OLED模塊，該模塊寬128像素，長64像素。這款4針OLED僅支持I2C協議，控制器IC SSD1306有助于OLED顯示接收到的字符。

組件要求:

?ESP32模塊

?128*64 SSD1306 OLED模塊

?跳線

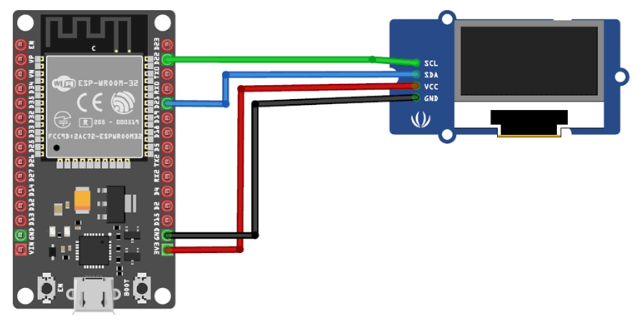

ESP32 OLED顯示電路圖

ESP32 OLED連接：

1. ESP32的SCL引腳(D22) - OLED的> SCL引腳

2. ESP32的SDA引腳(D21) - OLED的> SDA引腳

3. ESP32的3.3v引腳- OLED的> Vcc(支持3-5v)

4. ESP32的GND -> OLED的GND

在Arduino IDE中安裝OLED所需的庫

為了使用ESP32在OLED上顯示內容，我們需要兩個庫Adafruit_SSD1306庫和Adafruit_GFX庫。

按照以下步驟安裝這些庫：

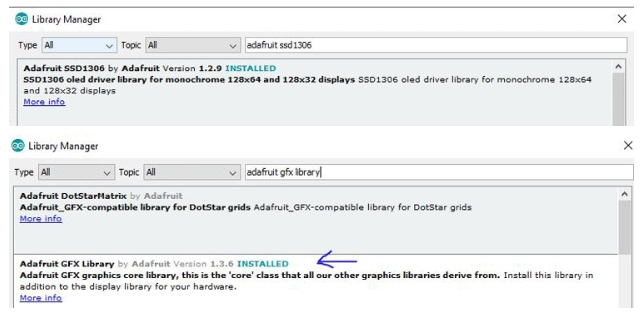

1. 打開Arduino IDE并轉到Sketch > Include Library > Manage Libraries。

2. 在庫管理器中，搜索上述庫并安裝它們。

安裝完庫后，重新啟動Arduino IDE。

面向OLED的ESP32編程

在為ESP32編寫代碼之前，請確保您已經下載了它的板文件。如果沒有，打開Tools -> Board -> Board管理器，搜索ESP32并安裝。在這里了解更多關于用Arduino IDE編程ESP32的信息。

獲取OLED模塊的I2C地址：

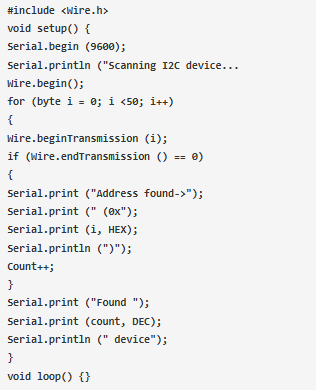

這里OLED和ESP32之間使用I2C通信，所以我們需要顯示器的I2C地址。128*64 OLED的I2C地址一般為0x3C。要找到OLED模塊的I2C地址，將OLED模塊與ESP32連接，上傳以下代碼并打開串行監視器。你會看到OLED的地址。此地址將在最終代碼中使用。

利用ESP32在OLED上顯示圖像

現在，編寫代碼來依次顯示滾動文本和位圖圖像。完整的代碼在本教程的末尾給出。您可以在文件->示例->AdafruitSSD1306中找到OLED的示例代碼。

1. 現在，通過導入必要的庫來啟動代碼。包括“adafruit_gx .h”，“Adafruit_SSD1306.h”用于OLED顯示器和用于I2C的wire.h。

2. 使用# Define宏定義屏幕寬度和高度。然后創建一個使用庫的實例。

3. 我們將創建一個函數來顯示滾動文本。首先使用display. cleardisplay()函數清除顯示。您可以使用display.setTextSize()函數并通過將大小作為參數來設置文本大小。要打印文本，可以使用display.println()或display.print()函數，如下所示。

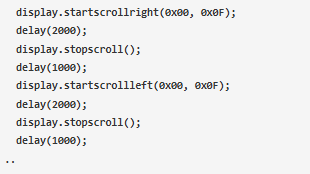

現在，在不同方向上滾動文本，有不同的功能。向右滾動使用display.startscrollright()，類似地向左滾動使用display.startscrollleft()，向右滾動使用display.startscrolldiagright()，如下所示。

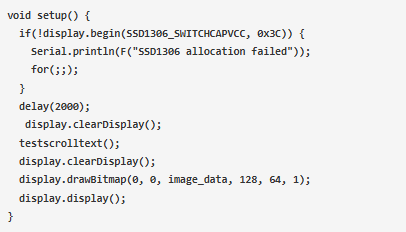

4. 在setup函數中，使用SSD1306_SWITCHCAPVCC初始化OLED顯示屏，它會內部產生3.3V來初始化顯示屏。然后調用display_scrolltext()和display. drawbitmap()函數來顯示文本和圖像。

這里display. drawbitmap()函數接受6個參數(x坐標，y坐標，位圖數組，寬度，高度和顏色)來顯示圖像。由于我們使用的是128x64 OLED，所以我們將寬度和高度分別設置為128和64。這里，位圖數組包含在屏幕上繪制像素以創建圖像的像素信息。這個位圖數組(十六進制值)可以在線或使用位圖軟件生成，如下所述。

將圖像轉換為位圖數組

要將圖像轉換為十六進制值，您可以使用此在線工具。

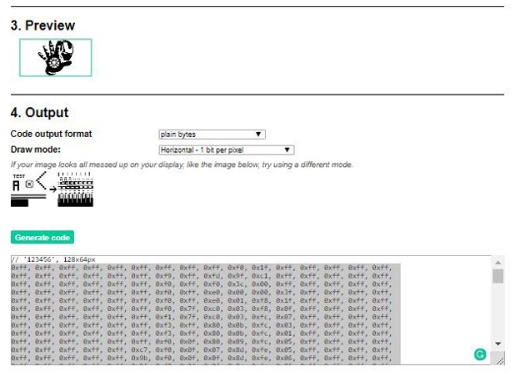

1. 轉到這個在線工具并上傳你想要轉換的圖像。輸入OLED的尺寸，即128*64，并根據需要更改背景顏色。它還將顯示圖像的預覽，如下所示。

2. 然后單擊Generate code。

3. 這里我們正在轉換一幅《鋼鐵俠》的圖像。因此，在轉換圖像之后，復制所有生成的十六進制值并將其粘貼到Arduino代碼中，如下所示。完整的Arduino代碼與完整的十六進制值在本教程結束時給出。

要查看OLED顯示器的可用功能，請參閱Arduino目錄下的Adafruit ssd1306庫的頭文件。

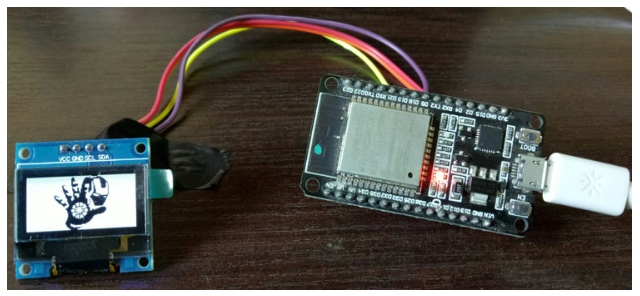

ESP32 OLED圖形顯示

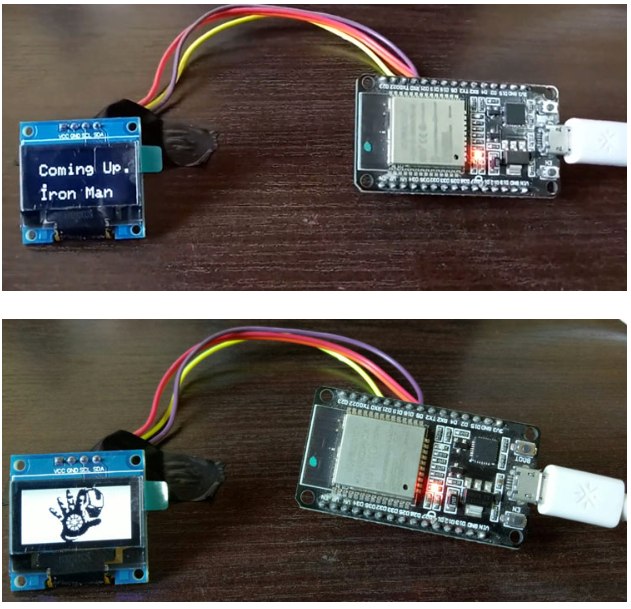

最后，使用Arduino IDE將完整的代碼上傳到ESP32，您將首先看到滾動文本說“即將到來的鋼鐵俠”，然后它將顯示鋼鐵俠圖形圖像，我們使用在線工具將其轉換為十六進制值。
