無論是物聯網、M2M還是工業4.0，LoRa都是最流行的無線通信媒介之一。LoRa網絡日益普及，在世界各地都有許多LoRaWAN網絡。它消耗非常低的功率，可以進行遠程通信。以前我們使用LoRa進行Arduino到Arduino和ESP32到ESP32的通信。

在本教程中，我們將使用LoRa模塊SX1278在樹莓派和Arduino之間進行點對點通信。這里Arduino將作為發射器/服務器和樹莓派作為接收器/客戶端。一個DHT 11傳感器連接到發送端，將溫度和濕度數據發送到接收端。在接收端，樹莓派將在卡宴儀表板上發布這些讀數。

組件的要求

?樹莓派4

?Arduino Uno

?SX1278 433MHz LoRa收發模塊

?DHT11

線路圖

LoRa發送器/服務器和接收器/客戶端部分的電路圖如下所示。在這個項目中，我們將使用LoRa SX1278模塊將溫度和濕度值從Arduino發送到樹莓派。DHT11傳感器連接到發送端，Arduino將從DHT11獲取溫度和濕度值，然后通過LoRa SX1278模塊將其發送給樹莓派。這些濕度和溫度值將被上傳到卡宴物聯網平臺，該平臺可以通過互聯網從世界任何地方進行監控。

發送部分- LoRa與Arduino UNO的接口

在發送端，Arduino UNO與LoRa模塊和DHT11傳感器接口。Arduino UNO與LoRa和DHT11的接口如下圖所示。另外，請查看Arduino Uno與LoRa接口的詳細說明。

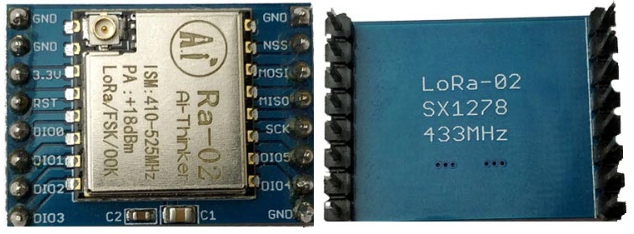

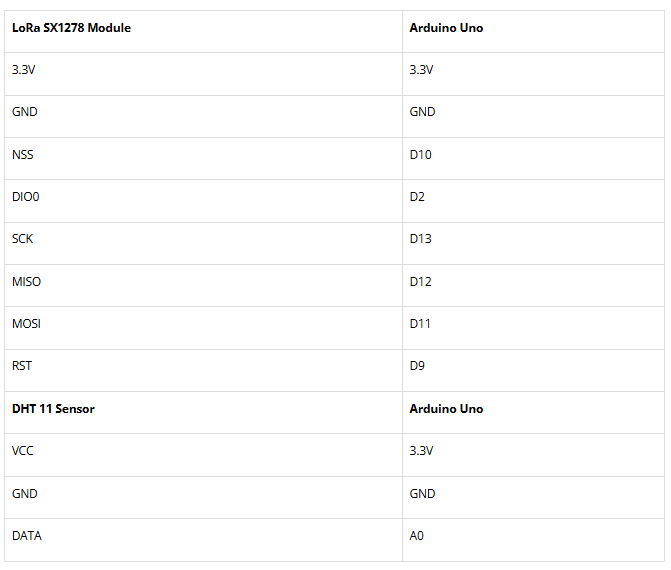

LoRa模塊由16個引腳組成，其中6個引腳是GPIO引腳，4個是接地引腳。這個LoRa模塊工作在3.3V，因此LoRa上的3.3V引腳連接到Arduino UNO板上的3.3V引腳。下表給出了完整的連接。DHT11傳感器連接到Arduino的A0引腳。

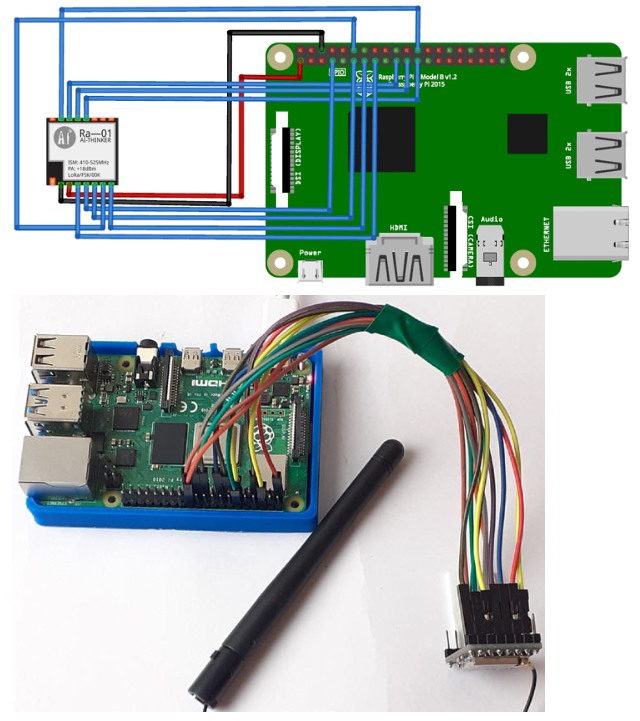

接收器部分-接口樹莓派與LoRa模塊

在接收端，Raspberry Pi用于從LoRa receiver獲取數據并將其發送到Cayenne平臺。

LoRa模塊與樹莓派之間的完整連接如下表所示。

LoRa通信的卡宴設置

卡宴是一個物聯網平臺，允許您控制微控制器。它還用于將任何傳感器數據上傳到卡宴云。在這里，來自DHT11傳感器的溫度和濕度數據將被上傳到卡宴。

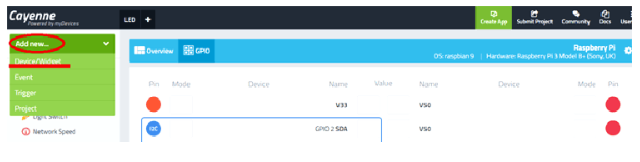

首先，登錄/注冊到你的Cayenne賬戶，然后進入Cayenne儀表盤，點擊“添加新”，然后點擊“設備/小部件”。

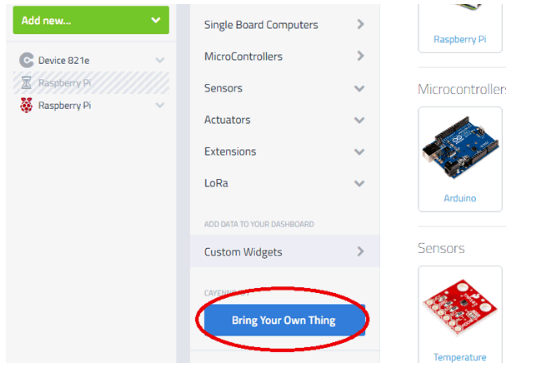

之后，向下滾動并點擊“帶你自己的東西”。

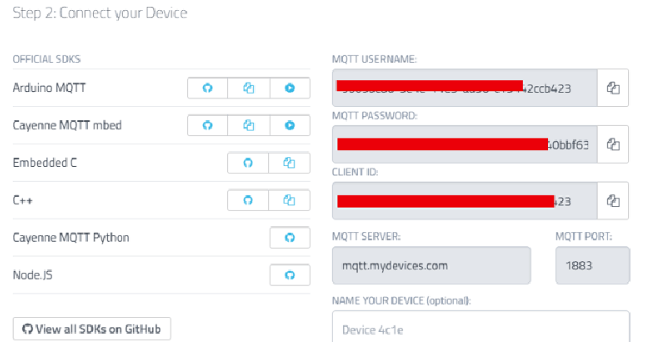

將出現一個顯示設備詳細信息的窗口。復制這些細節;它將在python代碼中使用。

基于LoRa通信的Arduino編程

Arduino和Raspberry Pi之間的通信使用Radiohead庫。這個庫可以從這里下載。在這里，Arduino作為發射器/服務器工作，并將DHT傳感器數據發送到樹莓派。

完整的Arduino代碼在頁面末尾給出。這里我們將解釋代碼的一些重要部分。

像往常一樣，通過包含所有必需的庫來開始代碼。SPI庫用于Arduino和LoRa模塊之間的SPI通信。RH_RF95庫用于LoRa通信，DHT庫用于讀取DHT傳感器的溫濕度值。

然后定義DHT類型和連接DHT傳感器的引腳。

在真空循環中，讀取溫度和濕度值。

現在要將溫度和濕度值發送給樹莓派，必須將它們轉換為字符數組。為此，首先將整數值轉換為字符串，然后將溫度和濕度值添加到單個字符串中。

現在將字符串值轉換為字符數組。這里‘ data ’是字符串，‘ d ’是字符數組。

最后，將值發送到LoRa接收器。

樹莓派設置LoRa通信

如前所述，Radiohead庫用于Arduino和Raspberry Pi之間的點對點通信。LoRa模塊與SPI協議一起工作，因此我們必須在樹莓派中啟用SPI接口。使用下面的命令進入配置窗口。

現在在配置窗口中，轉到接口選項并啟用SPI接口。

啟用SPI接口之后，現在使用下面的命令安裝spidev包。它是一個python模塊，用于通過spidev Linux內核驅動程序從用戶空間連接SPI設備。

然后使用下面的命令安裝pyLoRa包。此包安裝LoRa通信所需的模型。

樹莓派LoRa通信編程

這里樹莓派作為Receiver/client，接收Arduino發送的DHT傳感器數據。

完整的Python程序在本頁末尾給出。在這里，我將解釋代碼的一些重要部分。

在代碼的開頭，導入所有必需的庫。MQTT庫用于將溫度和濕度值發送到辣椒平臺。

現在輸入Raspberry Pi和Cayenne之間MQTT通信所需的憑據。

之后，為溫度和濕度值創建兩個通道。

現在創建一個帶有三個函數的LoRa類，即init、class和on_rx_done。init函數用于初始化433MHz帶寬為125khz的LoRa模塊。

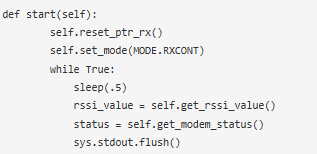

start功能用于將模塊配置為接收器，獲取RSSI值、工作頻率等。

on_rx_done函數用于讀取傳入的值。然后將接收到的值移動到一個名為payload的變量中，并使用utf-8進行解碼，然后移動到一個名為data的變量中。

現在將溫度和濕度值拆分并發布在Cayenne平臺上

建立Arduino與樹莓派之間的通信

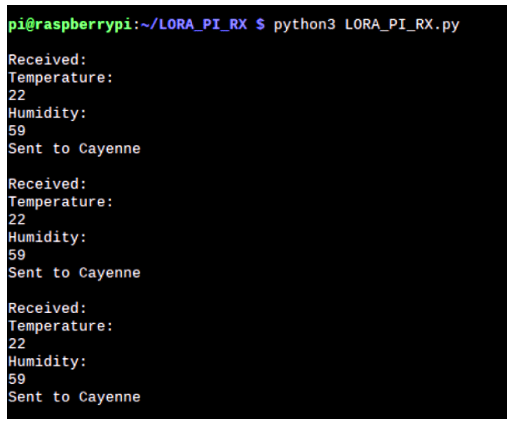

硬件和程序準備好后，將Arduino代碼上傳到Arduino板，并在Pi中啟動python代碼。如果一切正常，您應該看到通過shell窗口在pi中接收到的溫度和濕度值，如下所示。

現在使用默認瀏覽器打開Cayenne，您應該在儀表板上看到溫度和濕度值，如下所示。

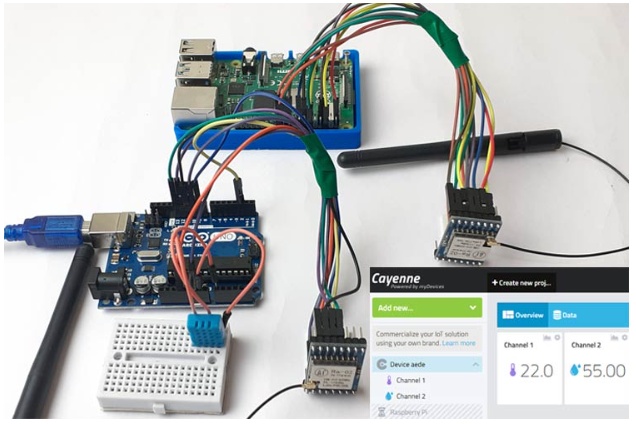

這就是Arduino如何使用LoRa模塊與樹莓派進行無線通信，進一步的樹莓派可以將傳感器數據上傳到任何云，這樣就可以從任何地方監控它。
