洪水是一種已知的重大自然災害，給環境和生物造成了巨大的損失。在這種情況下，對不同條件下的河床水位狀況進行應急預警就顯得尤為重要。在這個項目中，目標是感知河床的水位，檢查它們是否處于正常狀態。如果它們超過了限制，那么它就會通過LED指示和互聯網應用程序提醒人們。在這里，我們使用超聲波傳感器來感知河流水位，并使用NodeMCU ESP8266來處理這些數據。這些數據將被上傳到ThingSpeak物聯網云，使用該云，可以從世界任何地方以圖形方式監測河流水位。

組件的要求

?ESP8266 NodeMCU

?超聲波傳感器

?電力供應

?led(紅色和綠色)

?電路試驗板

?跳投

洪水監測系統的運作

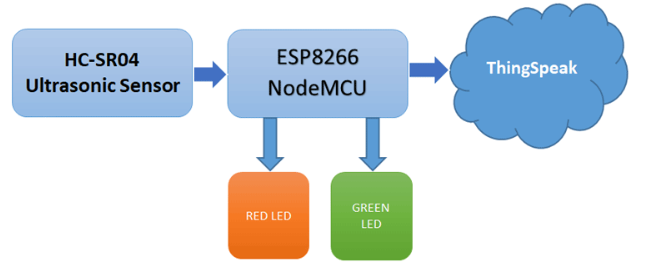

我們以前使用ESP8266 NodeMCU來構建許多物聯網項目。上面的框圖展示了這個基于物聯網的洪水監測系統的工作原理。在這里，超聲波傳感器被用來感應河水的水位。從超聲波傳感器輸出的數據被饋送到NodeMCU，在那里它被處理并發送到ThingSpeak進行圖形監控和緊急警報。在這里，紅色LED用于在關鍵洪水條件下發出警報，綠色LED用于指示正常情況。

HC-SR04超聲波傳感器

超聲波傳感器利用超聲波的原理來確定與物體的距離。超聲波傳感器產生高頻聲波。當超聲波擊中物體時，它以回聲的形式反射出來，被接收器感知。通過使用回聲到達接收器所需的時間，我們可以計算到目標物體的距離。

超聲波測距儀由兩個超聲波換能器組成。其中，單片機作為發射器，將單片機的電脈沖轉換為超聲波脈沖，接收器接收發射的脈沖。如果它接收到這些信號，那么它就會產生一個輸出脈沖，其時間周期可以用來確定與目標的距離。

特性

?工作電壓：5V

?工作電流：15mA

?工作頻率：40HZ

?測量距離：2cm-4m

?測量角度：15度。

?觸發輸入脈沖：10uS

通過之前的項目，如物聯網庫存管理和Wi-Fi控制機器人，了解更多關于超聲波傳感器的信息。

洪水監測系統電路圖

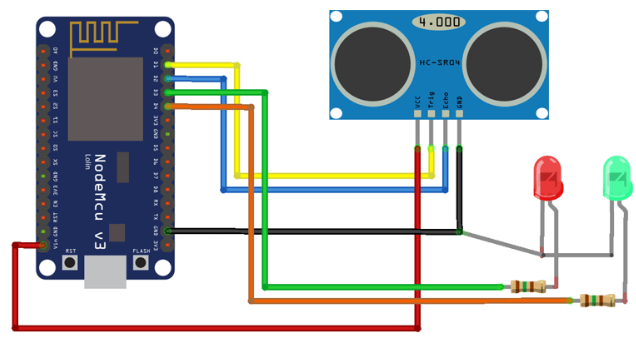

洪水監測系統的電路圖如下

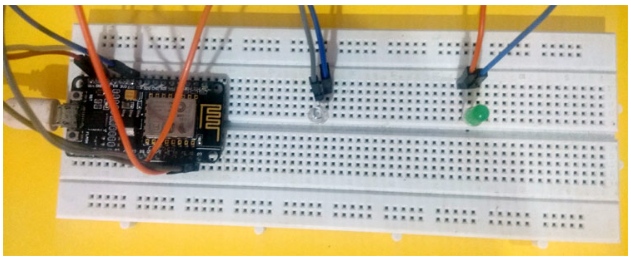

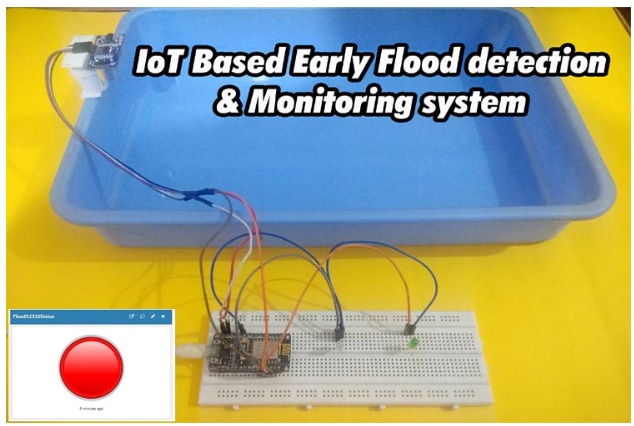

真正的設置是這樣的：

為洪水監測和警報系統設置ThingSpeak帳戶

根據上述電路圖成功完成硬件后，現在是時候設置物聯網平臺了，數據可以存儲在該平臺上進行在線監控。這里我們使用ThingSpeak來存儲數據，這是一個非常流行的物聯網云平臺，用于在線構建存儲、監控和處理數據。我們還使用ThingSpeak構建了許多基于物聯網的項目。

第一步：注冊ThingSpeak

首先，如果你以前沒有Mathworks帳戶，請登錄https://thingspeak.com/并創建一個新的免費Mathworks帳戶。

第二步：登錄ThingSpeak

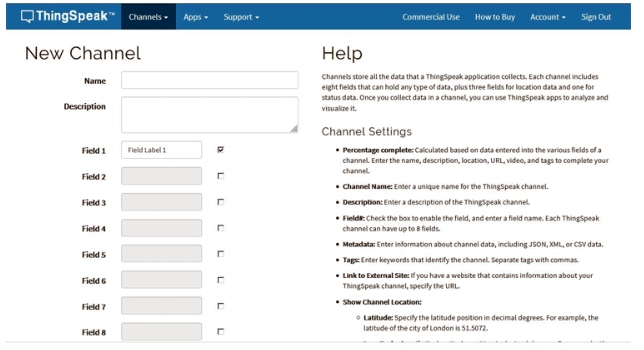

用你的憑證登錄ThingSpeak，然后點擊“新頻道”?，F(xiàn)在填寫項目的詳細信息，如名稱、字段名稱等。這里我們必須創建四個字段名，如濕度，溫度，壓力和雨。然后點擊“保存頻道”。

步驟3：記錄憑據

選擇已創建的通道并記錄以下憑據。

通道ID，它在通道視圖的頂部。

編寫一個API密鑰，可以在通道視圖的API Keys選項卡上找到。

步驟4：向GUI添加小部件

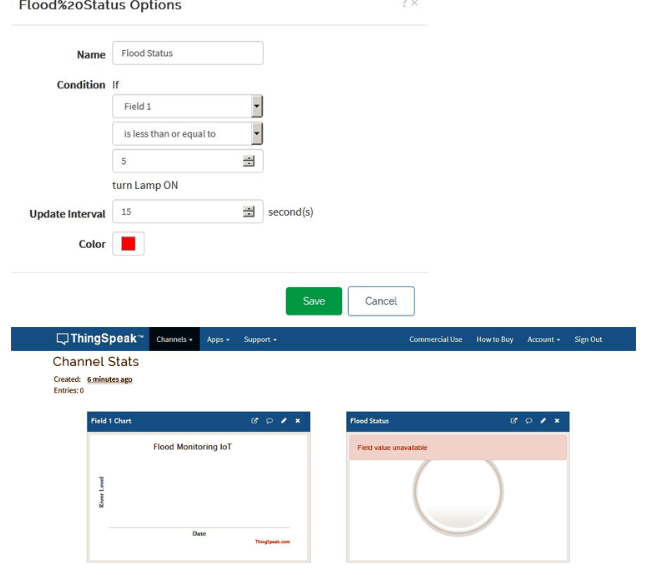

單擊“Add Widgets”并添加四個適當?shù)膚idget，如儀表、數字顯示和指示器。在我的例子中，我?guī)Я艘粋€洪水指示器。為每個小部件選擇適當?shù)淖侄蚊?

代碼的解釋

在成功完成硬件設置之后，現在是對ESP8266 NodeMCU進行編程的時候了。

要使用Arduino IDE將代碼上傳到NodeMCU，請遵循以下步驟：

1. 打開Arduino IDE，然后進入File - >Preferences - >Settings。

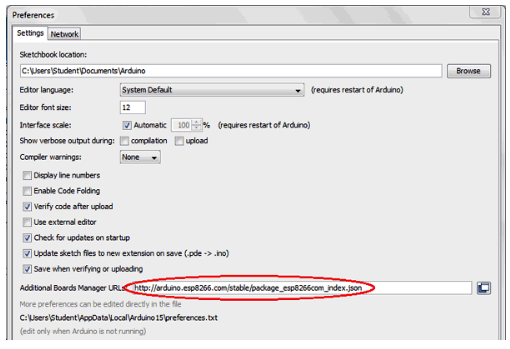

2. 在“附加板管理器URL”字段中鍵入https://arduino.esp8266.com/stable/package_esp8266com_index.json，然后單擊“確定”。

3. 現在轉到Tools > Board > Boards Manager。在“單板管理器”窗口中，在搜索框中輸入ESP8266，選擇最新版本的單板，單擊“安裝”。

4. 安裝完成后，進入“Tools ->Board ->”，選擇“NodeMCU 1.0(ESP-12E Module)”。現在您可以使用Arduino IDE對NodeMCU進行編程。

完成上述設置后，使用Arduino IDE對NodeMCU進行編程，將完整的代碼上傳到ESP8266 NodeMCU。下面給出了完整代碼的逐步解釋。

通過在代碼中包含所有必需的庫文件來啟動代碼，例如ESP8266WiFi.h用于ESP8266板等。這里，ThingSpeak.h庫用于ThingSpeak平臺，可以通過以下步驟將其添加到Arduino IDE中：

?在Arduino IDE中，選擇Sketch/Include Library/Manage Libraries。

?從列表中單擊ThingSpeak庫，然后單擊Install按鈕。

接下來，定義用于超聲波傳感器和led的引腳。

現在，定義了網絡憑據——即SSID和密碼，它們是將NodeMCU連接到互聯網所必需的。然后定義ThingSpeak帳戶憑據，如通道號和寫入API，這些都是前面記錄的。確保您已經編輯了您的憑據來代替這些變量。

然后，定義用于計時的變量。

然后，將NodeMCU連接到互聯網，調用WiFi。開始并傳遞網絡SSID和密碼作為參數。使用WiFi.status()檢查網絡連接是否成功，連接成功后，在Serial Monitor上打印一條帶有本地IP地址的消息。

然后使用保存的憑證連接到ThingSpeak平臺。為此，ThingSpeak。使用Begin。

為了計算距離，通過超聲波傳感器的三角引腳向傳感器輸入脈沖。這里根據HC-SR04數據表，給出2微秒脈沖，然后從回波引腳讀取傳感器的輸出脈沖，并以厘米為單位計算距離。

然后，為正常狀態和泛洪狀態下的LED指示編寫if-else條件。這里根據我的設置，我已經采取了4厘米作為參考。您可以根據您的設置更改它。

最后，每隔10秒將河流水位的值上傳到ThingSpeak頻道。

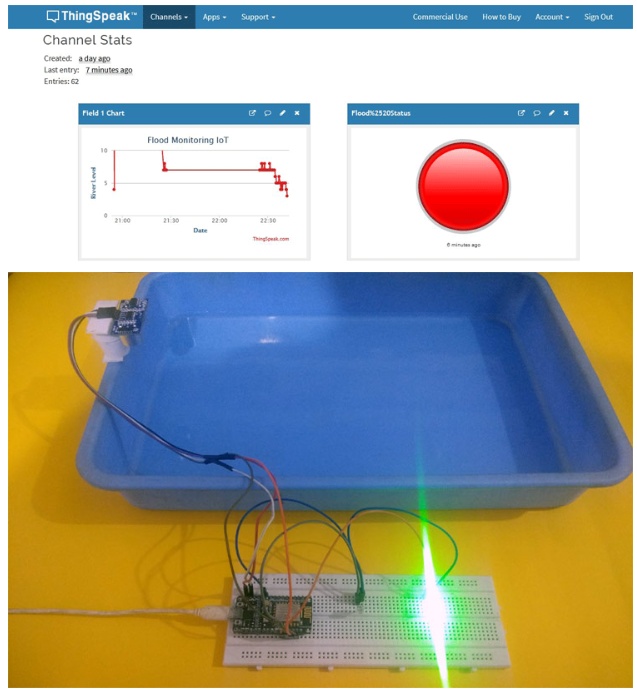

在洪水的情況下，ThingSpeak會顯示一個大紅圈，如下圖所示：

這只是基于物聯網的洪水監測預警系統的一個基本模型，還有很大的改進空間。
