[導讀]本系列的第 1 部分描述了數字信號如何通過 PCB 板傳播。 1、2、5、6]。在第 2 部分中，我們將研究實現低 EMI 的特定電路板設計。我在客戶的電路板設計中看到的最大問題是層堆疊不良。

本系列的第 1 部分描述了數字信號如何通過 PCB 板傳播。 1、2、5、6]。在第 2 部分中，我們將研究實現低 EMI 的特定電路板設計。我在客戶的電路板設計中看到的最大問題是層堆疊不良。

重申第 1 部分中的兩個基本規則，并實現數字信號和功率(瞬態)是在介電層中移動的電磁波，我們看到在 PC 板設計方面有兩個非常重要的原則：

1. PC 板上的每條信號和電源走線(或平面)都應被視為傳輸線。

2. 傳輸線中的數字信號傳播實際上是銅跡線和 GRP 之間空間中電磁場的運動。

要構建傳輸線，您需要兩塊相鄰的金屬來捕獲或包含磁場。例如，鄰近接地返回平面 (GRP) 上的微帶線或鄰近 GRP 的帶狀線或鄰近 GRP 的電源跡線(或平面)。例如，在電源和接地參考平面之間放置多個信號層將導致快速信號出現真正的 EMI 問題。遵守這兩條規則將決定層的堆疊。

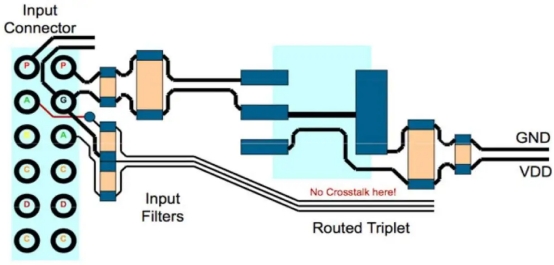

換句話說，每個信號或電源走線(路由電源)必須有一個相鄰的 GRP，并且所有電源層都應該有一個相鄰的 GRP。多個 GRP 應通過縫合過孔矩陣連接在一起。在本文中，我們將研究幾種層疊設計。

典型的六層設計 (Altium)

我經?？吹降囊环N堆疊就是這種六層設計(圖 1)。這在 2000 年代初到 2000 年代初的 20 世紀 90 年代可能很有效，但隨著當今速度更快的混合信號技術的發展，它成為了 EMI 災難的根源。這有兩個問題：底部兩個信號層以電源平面為參考，而電源和接地返回平面不相鄰且相距太遠。

圖 1一種非常常見但較差的 EMI 層疊設計(6 層示例)。信號層 4 和 6 以電源為參考，而 GRP 和電源層不相鄰，中間有兩個信號層。這將耦合這兩個信號層上的功率瞬變。

除了少數例外情況(例如某些 DDR RAM 電源和信號)，電流都希望返回其源，這些源以 GRP 為參考。將這些信號引用到電源層具有很大的 EMI 風險，因為除了通過面間電容(在這種情況下相對較小)之外，沒有明確定義的返回路徑。此外，返回路徑中的這些間隙會導致場泄漏到電路板介電層的其他區域。這反過來又會導致交叉耦合和輻射 EMI。

當我們將電源和 GRP 通過兩個信號層分開時，就會出現第二個問題。任何電源網絡瞬態都會在介電層內交叉耦合，耦合到沿途第 3 層和第 4 層上的任何信號跡線。如果這些平面之間的距離超過 3-4 密耳，您也會失去任何平面間電容優勢。

以下是符合數字信號傳播傳輸線方面要求的印刷電路板層疊的幾種想法。

四層板：設計 1

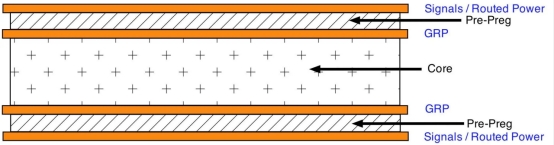

良好的四層板堆疊可改善 EMI(圖 2)。我們使用路由或澆注電源以及第 2 層和第 3 層上的信號來代替電源層。因此，每個信號/電源走線都與 GRP 相鄰。此外，只要將兩個 GRP 通過縫合過孔矩陣連接在一起，就可以輕松在所有層之間走通孔。如果沿著周邊(例如，每 5 毫米)運行一排縫合過孔，就會形成法拉第籠。

圖 2這種良好的四層板堆疊可改善 EMI，使信號和路由電源保持在接地參考平面附近。

四層板：設計 2

另一方面，如果您希望訪問信號和路由/澆注電源走線，您可以簡單地反轉層對，使兩個 GRP 層位于中間，兩個信號層位于頂部和底部，具有路由電源和足夠的去耦電容，而不是電源層(圖 3)。

圖 3這種良好的四層板層疊結構可改善 EMI，將接地參考平面置于板內。

對于這兩種四層設計，您需要運行一種縫合過孔圖案，連接兩個 GRP，最大間距約為 1 厘米。

八層板 (Altium)

四層板和八層板設計(圖 4)都遵循兩個基本規則，以保持良好的傳輸線設計。此外，對于八層設計，電源層和 GRP 層現在相距 4 密耳，提供相當好的層間電容。再近一點就更好了。例如，1 密耳至 3 密耳的間距是最小化 EMI 的理想選擇。所有 GRP 均應使用 1 厘米的過孔圖案縫合在一起。
