在幫助客戶使其產品符合 EMI 要求后，我發現了一個根本問題：印刷電路板設計不佳。根據我的經驗，物聯網產品設計人員會遇到因印刷電路板設計不良而導致的問題。當板載能源破壞敏感的接收器電路時，不良的設計可能會導致無限的延遲，從而導致蜂窩合規性失敗。 GPS 和 Wi-Fi 接收器也會失去靈敏度。

在第 1 部分中，您將了解信號如何通過 PCB 走線移動以及電磁場如何影響該移動。在第 2 部分中，我將對比好 PCB 疊層和差 PCB 疊層之間的差異。第 3 部分介紹信號布線和電路板分區，您將在第 4 部分中找到有關分區的更多詳細信息。

造成不良 EMI 設計的因素有很多。這些包括：

· 將噪聲電路(例如電源和電機轉換)與數字和敏感模擬電路混合在一起。

· 將時鐘驅動器放置得太靠近板邊緣或敏感電路。

· 不良走線會導致串?dāng)_。

· 運行時鐘(或高速)在返回平面的間隙/槽上進行跟蹤。

· 最重要的是，不正確的層堆疊。

我已經解決了返回平面間隙上交叉時鐘走線的問題(參考文獻 1、2)。然而，修復有關層堆疊的最后一項通?？梢约m正許多問題，包括列表中的許多其他項目。

在參加大學電路課程時，我們大多數人都被錯誤地教導了直流和交流電流如何在集總或分布式(傳輸線)電路中工作。在我們的“場和波”課程中，我們不太可能接受有關電路板設計或通過電路板的信號傳播的實際應用的指導。事實上，這兩個概念(電路和場)在通過微帶線或帶狀線傳播數字信號時一起工作(互補)。

在了解信號如何在 PC 板中傳播之前，您必須首先了解一些物理原理。

我們都被告知“電流”是銅中電子的流動。這很接近事實，只是我們傾向于認為是正電流——缺少電子，通常稱為“空穴”。然而，電子和它們留下的“空穴”(正電荷)移動速度非常緩慢。

當然，對于直流電路來說，這種電流流動是正確的(初始電池連接瞬態除外)。但對于交流(或射頻)電路或開關模式電源的“直流”輸出(帶有瞬態)，我們需要了解所有連接線/跡線現在都必須被視為傳輸線。

首先，讓我們考慮一下電容器如何允許電子流動。畢竟，這不是去耦電容器的工作原理嗎?參考圖 1，如果我們將電池應用于電容器，則施加到頂板上的任何正電荷都會排斥底板上的正電荷，留下負電荷。如果我們向電容器施加交流電源，您可能會假設電流流過電介質，這是不可能的。詹姆斯·克拉克·麥克斯韋(James Clerk Maxwell)將這種現象稱為“位移電流”，其中正電荷僅取代相對板上的正電荷，留下負電荷，反之亦然。該位移電流定義為dE / dt(電場隨時間變化)。

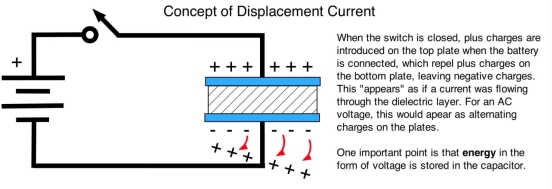

圖 1通過電容器的位移電流的概念。

您還應該意識到，由于銅分子的原子鍵非常緊密，電子和帶正電的空穴在銅中的運動速度并不接近光速，而是以約 1 厘米/秒的速度運動(參考文獻 4) 。當然存在自由電子和空穴云，但它們?cè)诜肿又g緩慢移動。這稱為傳導電流，我們可以用電流表測量。傳導電流與 B 場的切向分量有關，即旋度 B = J。

銅分子中的一個電子對其鄰近電子(以及沿著傳輸線)的影響以介電材料中電磁場的速度傳播。換句話說，搖動微帶一端的一個電子，它就會搖動下一個電子，再搖動下一個電子，依此類推，直到搖動末端的最后一個電子。這種晃動在電場中被稱為扭結，可以想象為牛頓搖籃玩具，這是一種機械類比，其中第一個球撞擊下一個球，最終從末端球彈出(圖 2)。

圖 2牛頓擺，這是一個類比，用于演示電場從一個電子傳播到下一個電子時電場中的“扭結”。

現在讓我們考慮一個數字信號，其波前以大約半光速(在 FR4 電介質中大約為 6 英寸/納秒)沿著相鄰接地返回平面 (GRP) 上的簡單微帶移動，如圖3所示。

圖 3數字信號(電磁波)穿過微帶線和接地參考平面 (GRP) 之間的介電空間。

下一個認識(需要掌握的事情)是數字信號的電磁場在電介質空間中傳播，而不是在銅中。銅僅“引導”電磁波(參考文獻 5 和 6)。

當信號(電磁波)首次施加在微帶線和 GRP 之間時，它開始沿著微帶線在相鄰 GRP 上形成的傳輸線傳播。存在傳導電流和位移電流(穿過電介質)的組合。

當電磁波傳播時，所有令人興奮的“EMI 事物”都發生在波前。在該時刻，無論此時施加的電壓是多少，初始波前后面的電場都是穩定的，并且初始波前前面的電場為零。信號的快速上升或下降時間包含所有諧波能量，這就是產生 EMI 的原因。

如果負載阻抗等于傳輸線的特征阻抗，則電磁波不會反射回源。然而，如果存在不匹配，就會有反射的電磁場傳播回源。實際上，大多數真實的數字信號都會有多次反射同時通過傳輸線來回移動。這些傳播波的過渡區(上升時間或下降時間)可能會產生 EMI。

現在您已經了解了信號如何在電路板中移動，在 PC 板設計方面有兩個非常重要的原則：

1. PC 板上的每條信號和電源走線(或平面)都應被視為傳輸線。

2. 傳輸線中的數字信號傳播實際上是銅跡線和 GRP 之間空間中電磁場的運動。

要構建傳輸線，您需要兩塊相鄰的金屬來捕獲或包含磁場。例如，鄰近 GRP 上方的微帶線、鄰近 GRP 的帶狀線或鄰近 GRP 的電源跡線(或平面)。例如，在電源和接地參考平面之間放置多個信號層將導致快速信號出現真正的 EMI 問題。遵守這兩條規則將決定層的堆疊。

換句話說，每個信號或電源走線(路由電源)必須有一個相鄰的 GRP，并且所有電源層都應該有一個相鄰的 GRP。多個 GRP 應通過縫合過孔矩陣連接在一起。

如果通過間隙或槽切斷 GRP 中的傳導電流路徑，我們就會開始在整個電介質空間中出現電磁場“泄漏”，這會導致電路板的邊緣輻射并通過通孔交叉耦合到其他電路-到-過孔耦合。當我們通過多個接地參考或電源層傳遞信號時，如果沒有相鄰的縫合過孔或縫合電容器(將 GRP 連接到電源層)，也會發生這種情況。
