由于 SiC MOSFET 尺寸緊湊、效率更高，并且在高功率應用中具有卓越的性能，因此目前正在開關應用中取代 Si 器件。 SiC 器件可實現更快的開關時間，從而顯著降低開關損耗。這些優勢源于 SiC 器件獨特的電氣和材料特性——MOSFET 體二極管結構固有的快速反向恢復，這削弱了 SiC MOSFET 的優勢。在快速反向恢復事件期間，設備可能會經歷較大的電壓尖峰，從而給設備和整個系統帶來風險。其他設計挑戰包括增加的電磁干擾 (EMI) 和意外故障，例如假柵極事件或寄生導通 。幸運的是，您可以減輕這些影響，從而優化系統性能。

系統級別的反向恢復：

與軟體二極管集成的 SiC MOSFET 提高了轉換器電路的工作頻率和效率，同時減少了組件數量。

圖 1顯示了單相兩電平轉換器的全橋拓?fù)湟约皩?dǎo)致反向恢復事件的脈沖模式。在 t 0處，所有開關開始處于關閉狀態。 S 1和S 4在t 1 期間最初開啟，讓電流通過負載。在t 2期間，S 4返回截止?fàn)顟B(tài)。然后電流必須更改為續流路徑，該路徑利用了 S 2中的體二極管。這段時間稱為死區時間，電流會因路徑電阻而衰減。在t 2和t 3之間的過渡期間，S 4重新導通，導致?lián)舸┣闆r，迫使 S 2的體二極管進行反向恢復?；謴?fù)瞬間后，電流路徑中的寄生電感會導致電壓過沖，以維持路徑中的電流。

圖 1. 單相兩電平轉換器的原理圖顯示了反向恢復事件之前的續流電流(藍色箭頭)的路徑。脈沖模式顯示續流路徑和反向恢復事件。

反向恢復和柔軟系數

當 SiC 二極管從“正向?qū)ā鞭D(zhuǎn)變?yōu)椤敖刂範顟B(tài)”時，會發生快速或反向恢復。為了簡化反向恢復事件，圖 2顯示了二極管的理想恢復電流和電壓波形(圖 2a)以及 MOSFET 的非理想電流波形(圖 2b)。

圖 2. (a) 二極管的理想反向恢復電流(實線)和電壓(虛線)與 (b) 測量的 MOSFET 體二極管電流恢復波形的比較表明，測量的波形包含由寄生電感引起的振鈴在電路中。

圖 2a 顯示了基于 I二極管的兩個時間區域。從t 0到t 1，施加反向電壓VR(虛線)迫使電流以恒定速率d I /d t下降。在此期間，d I /d t變化的速率主要由所施加的VR 、互補器件的外部RG等電路元件以及寄生電路電感決定。在 t 1 開始時，多余的載流子從漂移區被移除，并且耗盡區開始形成，從而在二極管兩端建立電壓。當 I 時，電壓達到目標值 V Rrrm在 t 2 處滿足，并且沒有來自電壓源 VR 的額外偏置進一步增加電流幅度。從 t 2到 t 3，由于寄生電感與下降的環路電流相反，電壓超過其目標值，最終穩定在 V R。電壓過沖峰值取決于電路的寄生電感和恢復電流的變化率dI r /dt (max)。

通常，我們使用兩個公式來評估恢復事件的軟度因子。下面是 S1，單參數比率：

其中 t a = t 2 – t 1且t b = t 3 – t 2 。

當S 1 = 1 時，電流達到Irrm 所需的時間等于返回到0 A 或泄漏值所需的時間。

測量反向恢復事件軟度的第二種方法定義如下：

其中：dI/dt 為換流電流初始過零時的電流，dI r /dt (max)為 t b期間的最大返回電流。

當S 2 = 1時，流入和流出體二極管的電流速率相等。大多數器件從未達到理想的 S 1 和 S 2值。當S1和S2小于1時，將發生快速恢復，而大于1的值被認為是軟恢復。

圖3顯示了用于執行反向恢復特性分析的半橋測試電路。與圖 1 中描述的脈沖模式類似，高側器件最初會打開和關閉，以允許受控的電流量流過低側 MOSFET 的體二極管。然后，高側器件重新開啟，迫使續流電流換向、過沖并最終穩定下來，完成反向恢復事件。測試板和其他外部電路應限制對體二極管特性的影響。根據良好的 PCB 布局實踐，盡力最小化測試板的雜散電感，并確保外部電路不會限制 MOSFET 的開關能力。最小化電源和柵極環路的面積將減少電感并實現更好的開關控制。

圖 3. 該半橋配置的測試電路可讓您表征 MOSFET 中的反向恢復參數

管理反向恢復和 EMI

溫度依賴性是反向恢復事件期間V DS過沖和峰值 I DS值的主要因素。在高溫下進行的測試將提供“最壞情況”的結果。通過體二極管的續流電流隨著時間的推移以熱量的形式慢慢消散。這種熱量會導致結點溫度發生變化，從而降低導電路徑的電阻，從而增加初始 d I /d t。

圖 4a顯示了反向恢復電流的溫度依賴性。測試參數包括 R G(ext) = 5 Ω、V DS = 800 V 和 I D = 40 A。建議增加外部柵極電阻以實現更柔和的恢復特性，例如降低 Q rr、I rrm和阻尼振鈴。圖 4b) 顯示了通過增加 R G(ext)獲得的反向恢復改進。較高的柵極電阻可降低快速反向恢復的風險，并且如果過度阻尼，則可能會因 t rr增加而增加開關損耗。圖 4b) 顯示了不同外部 R G的反向恢復電流與時間的關系價值觀。電流波形中振鈴效應的減少將減少不需要的 EMI。

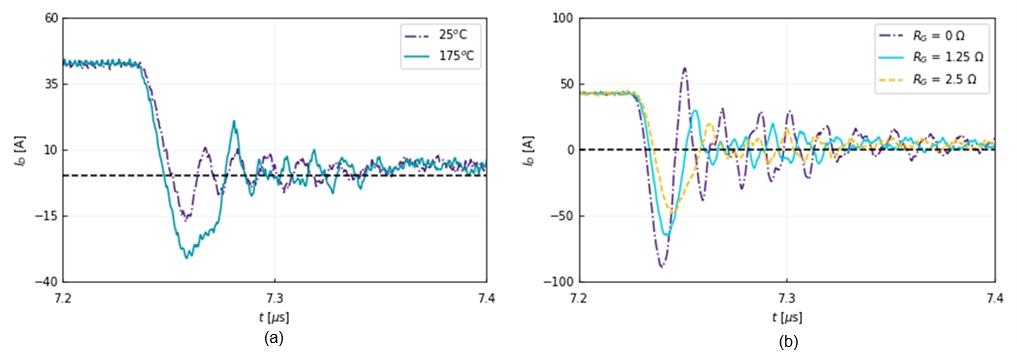

圖 4.ID 與 t (a) 在 25°C 和 175°C 以及 (b) 不同 RG(ext) 值下的關系顯示了溫度和外部柵極電阻對反向恢復的影響。

表 1表明，增加 R G將降低 d I /d t和 Q rr并抑制初始振蕩峰值電流水平。相反，增加 R G也會增加 t rr，從而在過沖和開關時間之間進行權衡。測量后務必目視檢查波形。

表 1. 各種 RG(ext) 值的反向二極管特性。

反向恢復對電壓和能量的影響

您還必須考慮反向恢復對電壓的影響，以確保電源電路不會超出設備的安全工作區 (SOA)。換向電流路徑中的寄生電感會導致電壓波形出現過沖。如果忽視，您將違反 SOA 并降低系統效率和半導體器件的使用壽命。

圖 5a顯示了在 T = 125°C 且 V DS = 800 V時，低側器件的I SD恢復波形與時間的函數關系。圖 5b顯示了 V DS恢復波形與時間的函數關系，圖 5c顯示了峰值 V DS值作為外部柵極電阻的函數。測試的器件采用半橋配置，每個開關位置有 4 個并行芯片。正如預期的那樣，V DS峰值隨著 R G(ext)的增加而降低。需要R G(ext) >3 Ω 才能保持在器件的 SOA 內。

圖 5. 顯示了在半橋配置中使用并聯四個芯片時的 (a) IDS 與 t (b) VDS 與 t (c) 以及 VDS 峰值與 RG(ext) 結果。通過增加模塊的外部柵極電阻可以輕松管理峰值 VDS。

結論

所示電路可幫助您在 SiC MOSFET 體二極管反向恢復期間減輕過沖電壓和不需要的 EMI。反向恢復是 MOSFET 體二極管固有的現象，結溫升高會放大負面影響。電路板或模塊電路寄生會產生振蕩電壓尖峰，從而打破器件 SOA 限制。您應該準確表征 MOSFET 體二極管的軟度系數，以充分了解緩解技術所帶來的好處。增加外部柵極電阻是軟化恢復特性和管理 V DS過沖的最常用方法。
