我們之前使用了帶有ESP8266的土壤濕度傳感器來構建智能灌溉系統。今天，我們使用帶有ESP32的土壤濕度傳感器構建了一個基于物聯網的濕度監測系統，土壤濕度將以百分比(%)的形式以圖形形式顯示在Adafruit儀表板上，并以數字形式顯示在OLED顯示器上。

組件的要求

?ESP32

?土壤濕度傳感器

?OLED顯示器

?連接電線

OLED顯示器

OLED顯示器是微控制器中最常見和最容易獲得的顯示器之一。該顯示器可以很容易地使用IIC或SPI通信與微控制器接口，具有良好的視角和像素密度，使其可靠地顯示小級別圖形。它兼容任何3.3V-5V微控制器，如Arduino。OLED顯示屏配備了一個強大的單芯片CMOS OLED驅動控制器- SSD1306，可處理整個RAM緩沖。SSD1306驅動程序內置1KB的圖形顯示數據RAM (GDDRAM)。我們之前將OLED與ESP32接口。

規范

?OLED驅動IC: SSD1306

?分辨率：128 x 64

?視角：>160°

?輸入電壓：3.3V ~ 6V

?像素顏色：藍色

?工作溫度：-30℃~ 70℃

線路圖

下面給出了ESP32濕度傳感器的電路圖。

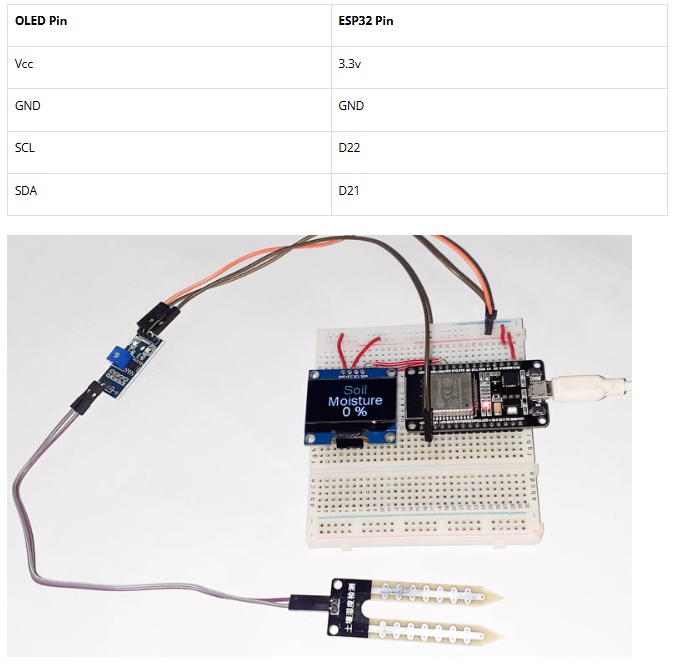

我們正在將ESP32與土壤濕度傳感器和OLED顯示器連接起來。土壤濕度傳感器的Vcc和GND引腳接在ESP32的3.3V和GND上，濕度傳感器的Analog引腳接在ESP32的VP引腳上。OLED顯示模塊(SSD1306)與ESP32采用I2C模式連接。ESP32與OLED顯示器的連接如下：

Adafruit IO設置ESP32土壤濕度傳感器

Adafruit IO是一個開放的數據平臺，允許您在云中聚合、可視化和分析實時數據。使用Adafruit IO，您可以在互聯網上上傳，顯示和監控數據，并使您的項目啟用物聯網。您可以使用Adafruit IO控制電機，讀取傳感器數據，并通過互聯網制作酷的物聯網應用程序。我們以前使用Adafruit和ESP32，也使用Adafruit構建了許多基于物聯網的應用程序。

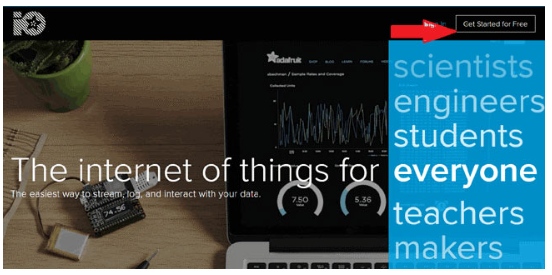

要使用Adafruit IO，首先，您必須在Adafruit IO上創建一個帳戶。要做到這一點，請訪問Adafruit IO網站，點擊屏幕右上方的“免費開始”。

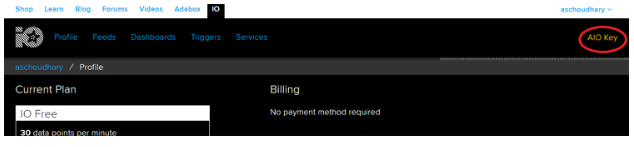

在完成帳戶創建過程后，登錄您的帳戶并點擊右上角的“查看AIO密鑰”以獲取您的帳戶用戶名和AIO密鑰。

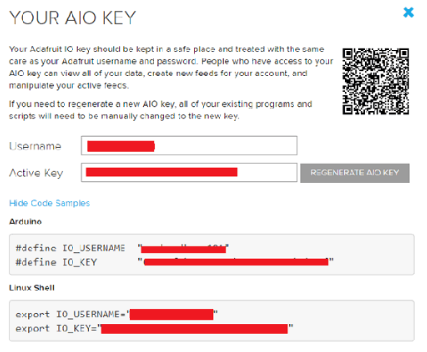

當你點擊“AIO密鑰”，一個窗口將彈出你的Adafruit IO AIO密鑰和用戶名。復制此密鑰和用戶名，稍后將在代碼中用到。

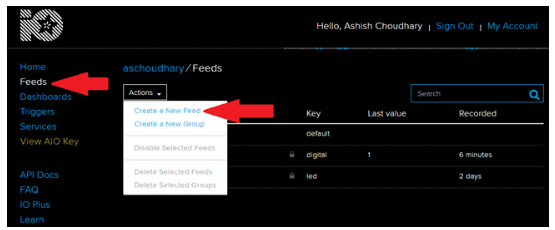

現在，您需要創建一個提要。要創建提要，請單擊“feed”。然后點擊“Actions”，你會看到一些選項，點擊“Create a New Feed”。

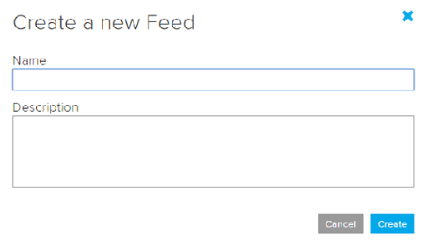

在此之后，將打開一個新窗口，您需要在其中輸入提要的名稱和描述。書寫描述是可選的。

點擊“創建”，您將被重定向到您新創建的提要。

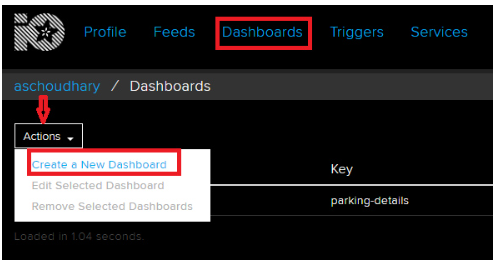

創建提要之后，現在我們將創建Adafruit IO儀表板來可視化提要數據。要創建儀表板，請單擊dashboard選項，然后單擊“Action”，然后單擊“create a New dashboard”。

在下一個窗口中，輸入儀表板的名稱并單擊“Create”。

創建儀表板后，現在我們將在儀表板中添加一些可視化塊。要添加一個塊，請單擊右上角的“+”。

在這里，我們將使用一個鏈接圖來可視化我們的濕度數據的圖形格式。

若要在儀表板上添加折線圖，請選擇折線圖塊。

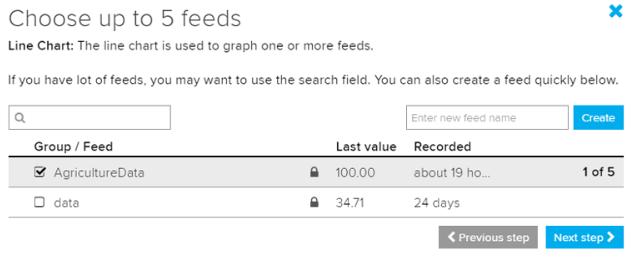

在下一個窗口中，它將要求您選擇提要，因此單擊Agriculture data feed。

在此之后，點擊“下一步”，然后輸入x軸和y軸標簽名稱。有了這一步，你的儀表板就可以可視化濕度數據了。

用于濕度監測的ESP32編程

本文最后給出了ESP32土壤濕度監測系統的完整代碼。這里我們將解釋代碼的一些重要部分。這里使用了幾個庫(Wire.h、SH1106.h和Adafruit_MQTT.h)，可以從下面的鏈接下載：

?Wire.h

?Adafruit_MQTT.h

因此，像往常一樣，通過包含所有必需的庫來開始代碼。

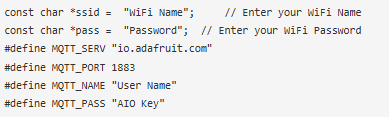

然后包括從Adafruit IO服務器復制的WiFi和Adafruit IO憑據。這些將包括MQTT服務器、端口號、用戶名和AIO密鑰。

然后定義連接OLED顯示器的所有引腳，并為顯示器創建實例。

另外，定義土壤濕度傳感器連接的引腳。土壤濕度傳感器連接在ESP32的VP引腳上。

然后設置Adafruit IO feed來發布濕度數據。這里，AgricultureData是提要名稱。

在setup()函數中，為了調試目的，以115200的波特率初始化串行監視器，并使用begin()方法初始化OLED顯示器。

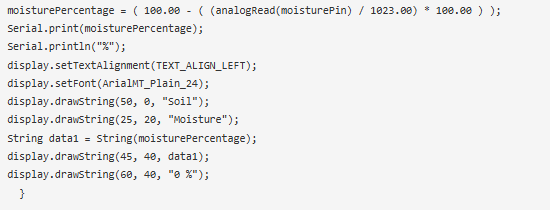

在loop()函數內，從傳感器讀取濕度數據并將讀數打印在OLED顯示屏上。

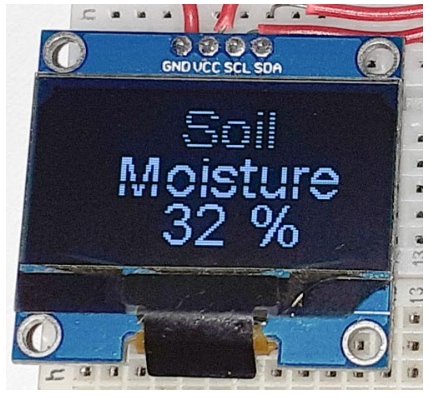

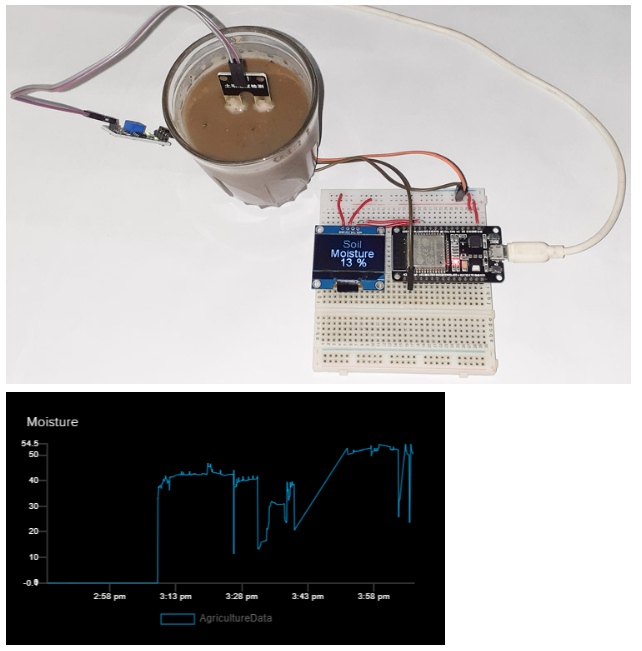

一旦硬件和程序準備好了，是時候?qū)⒊绦蛏蟼鞯紼SP32板上了。這里使用Arduino IDE將濕度監測代碼上傳到ESP32板，因此用Micro USB電纜將ESP32連接到筆記本電腦并點擊上傳按鈕。上傳代碼后，OLED顯示屏和Adafruit IO將開始顯示土壤濕度值，以百分比(%)表示，如下圖所示。
