GPS是全球定位系統的縮寫，是一種全球性的無線電導航系統。為了跟蹤設備的位置，GPS跟蹤系統使用全球?qū)Ш叫l(wèi)星系統(GNSS)網絡。該網絡由一系列衛星組成，這些衛星使用微波信號傳輸數據，這些數據將被GPS接收器模塊接收。

以前，我們使用GPS與NodeMCU ESP8266建立車輛跟蹤系統和事故警報系統。在這個項目中，我們將使用ESP32構建一個基于物聯網的GPS車輛跟蹤系統，我們將在OLED顯示器以及Blynk應用程序上顯示緯度和經度值，以便可以從世界任何地方進行監控。

組件的要求

?ESP32

?GPS模塊

?OLED顯示模塊

?跳線

?電路試驗板

OLED顯示器

OLED顯示器是微控制器中最常見和最容易獲得的顯示器之一。該顯示器可以很容易地使用IIC或SPI通信與微控制器接口，具有良好的視角和像素密度，使其可靠地顯示小級別圖形。它兼容任何3.3V-5V微控制器，如Arduino。OLED顯示屏配備了一個強大的單芯片CMOS OLED驅動控制器- SSD1306，可處理整個RAM緩沖。SSD1306驅動程序內置1KB的圖形顯示數據RAM (GDDRAM)。我們之前將OLED與ESP32接口。

規格:

?OLED驅動IC: SSD1306

?分辨率：128 x 64

?視角：>160°

?輸入電壓：3.3V ~ 6V

?像素顏色：藍色

?工作溫度：-30℃~ 70℃

Neo 6M GPS模塊

NEO-6M模塊的封裝尺寸為16 x 12.2 x 2.4 mm。它有6個Ublox定位引擎，提供無與倫比的性能。它是一款性能良好的GPS接收機，結構緊湊，功耗低，內存選項可靠?？紤]到它的結構和電力需求，它是電池供電的移動設備的理想選擇。首次定位的時間不到1秒，這使得它幾乎可以立即找到衛星。輸出是NMEA標準的格式，可以解碼以找到位置的坐標和時間。

?電源：2.8V ~ 5V

?接口：RS232 TTL

?內置EEPROM和外部天線

?默認波特率為9600bps

我們以前使用GPS模塊Neo 6M與NodeMCU，并在網頁上顯示位置坐標，查看所有基于GPS的物聯網項目在這里。

線路圖

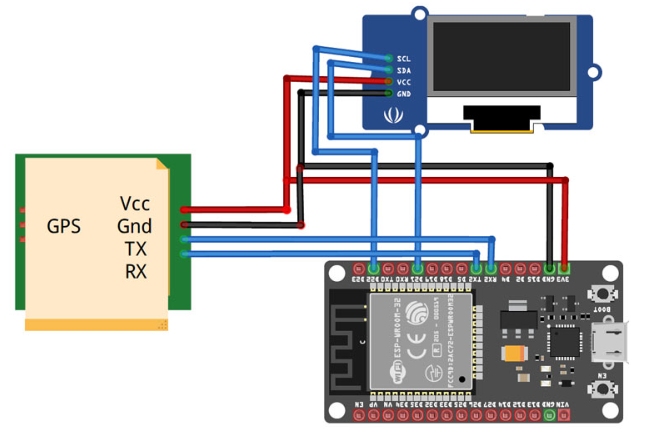

ESP32 GPS NEO 6M的電路圖如下：

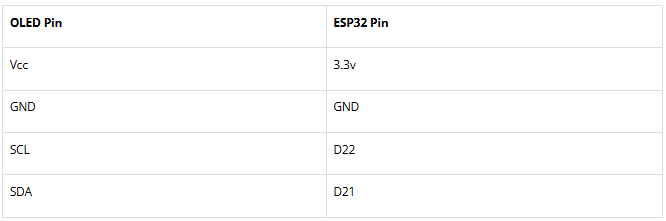

這里我們是接口ESP32與GPS模塊和OLED顯示器。GPS模塊的Vcc和GND引腳接ESP32的3.3V和GND， RX和TX引腳接ESP32的TX2和RX2引腳。OLED顯示模塊(SSD1306)與ESP32采用I2C模式連接。ESP32與OLED顯示器的連接如下：

配置Blynk應用程序的ESP32 GPS跟蹤器

從b谷歌Play Store下載Blynk應用程序并創建一個新帳戶或登錄到您現有的帳戶。

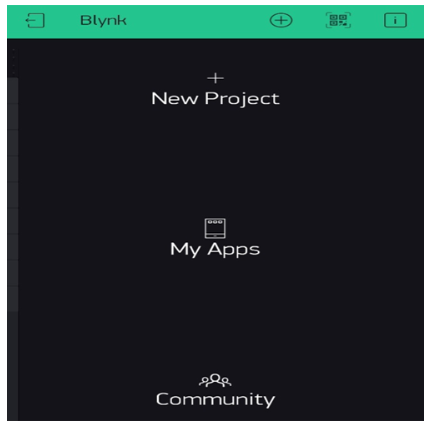

現在點擊“New Project”開始一個新項目。

現在給你的項目起一個名字。在選擇設備選項中選擇“ESP32 Dev Board”，在連接類型中選擇“Wi-Fi”。然后點擊“創建”。

在此之后，Blynk將向注冊的電子郵件id發送授權。記下認證令牌代碼。它將在程序中使用。

現在在下一個窗口中，單擊“+”符號來添加小部件。在Widget框中，選擇“Map”小部件。

之后，單擊MAP小部件并選擇虛擬引腳‘ V0 ’作為INPUT。

通過這最后一步，你已經準備好使用你的應用程序了。按下“播放”按鈕，你可以將你的應用程序從編輯模式切換到播放模式，在那里你可以與硬件進行交互。

代碼的解釋

ESP32 GPS跟蹤系統的完整代碼在本頁末尾給出。這里我們將解釋代碼的一些重要部分。

在這個程序中，我們將使用Wire.h、TinyGPS++.h、SH1106.h和BlynkSimpleEsp32.h庫。這些資料庫可從以下連結下載：

?Wire.hTinyGPS + + . h

?SH1106.h

?BlynkSimpleEsp32.h

因此，像往常一樣，通過包含所有必需的庫來開始代碼。SH1106.h是專門為ESP模塊創建的。

然后定義變量來存儲Latitude和Longitude值。

在接下來的幾行中，輸入您的Wi-Fi名稱和密碼，并輸入Blynk授權密鑰。

之后，為OLED顯示器創建一個實例，其中包括連接顯示器的地址和引腳。

在setup()函數中，為了調試目的，以115200的波特率初始化串行監視器，并使用begin()方法初始化OLED顯示器、GPS模塊和Blynk。

在loop()函數中，檢查是否有來自GPS模塊的傳入數據。如果數據可用，代碼將對數據進行編碼，并檢查編碼后的數據是否有效，如果數據有效，則進行進一步的計算，將NMEA數據轉換為可理解的數據。

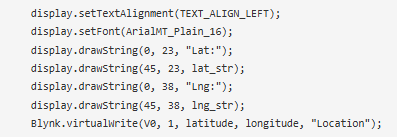

之后，GPS數據被發送到Blynk應用程序和OLED顯示器。Blynk應用程序使用地圖小部件使用經緯度數據來確定用戶的位置。

ESP32 GPS跟蹤系統的工作原理

一旦硬件和程序準備好，將GPS跟蹤程序上傳到ESP32板。這里使用Arduino IDE將ESP32 GPS NEO 6M代碼上傳到ESP32板，因此使用Micro USB電纜將ESP32連接到筆記本電腦并點擊上傳按鈕。一旦代碼上傳，OLED將顯示緯度和經度值。它還會在地圖上的Blynk應用中顯示位置，如下所示：
