三極管是電子元器件中常常會見到的一類，也是在構成功能復雜的電路起到重要作用的一類器件。

不過相比于電阻，電感，二極管等的元件，三級管相對來說更難以理解，很多人也是直接被三極管勸退。

其實只要從基本原理出發，三極管不是那么難以理解的，本篇就來剖析一下三極管。

三極管有三個工作狀態;截止、放大、飽和;放大狀態很有學問也很復雜，多用于集成芯片，比如運放，現在不討論;其實對信號的放大我們通常用運放處理。

三極管更多的是做一個開關管來使用，且只有截止、飽和兩個狀態。截止狀態看作是“關”，飽和狀態看作是“開”，Ib≥1mA時，完全可以保證三極管工作在飽和狀態，對于小功率的三極管此時Ic為幾十到幾百mA，驅動繼電器、蜂鳴器等功率器件綽綽有余。

把三極管箭頭理解成一個開關，如圖1為NPN型三極管，按下開關S1，約1mA的Ib流過箭頭，箭尾比箭頭電壓高0.6V~0.7V(鉗位電壓)，三極管工作在飽和狀態，c極到e極完全導通，c極電平接近0V(GND);負載RL兩端壓降接近5V。

Ib與Ic電流都流入e極，根據電流方向，e極為低電平，應接地，c極接負載和電源。

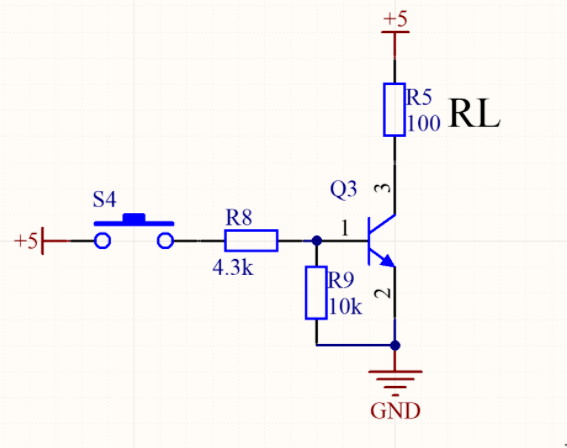

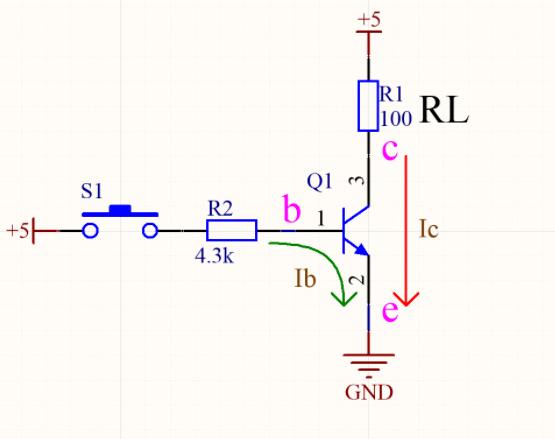

圖1：NPN三極管

如圖2為PNP型三極管，按下開關S2，約1mA的Ib流過箭頭，箭尾比箭頭電壓高0.6V~0.7V(鉗位電壓)，三極管工作在飽和狀態，e極到c極完全導通，c極電平接近5V;負載RL兩端壓降接近5V。

Ib與Ic電流都流出e極，根據電流方向，e極為高電平，應接電源，c極接負載和地。

圖2：PNP三極管

如圖3，對于NPN三極管，更應該在b極加一個下拉電阻(2~10k)，一是為了保證b、e極間電容加速放電，加快三極管截止;二是為了保證給三極管b極一個已知邏輯狀態，防止控制輸入端懸空或高阻態時對三極管工作狀態的不確定。

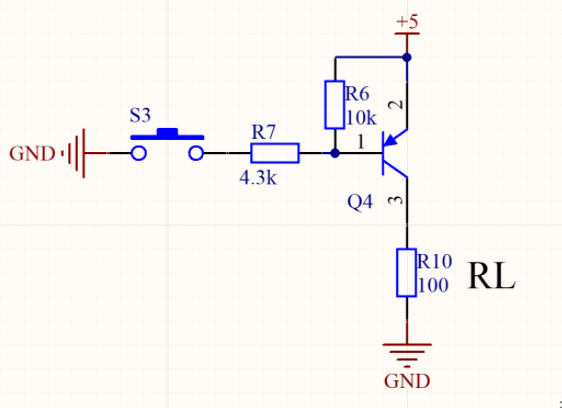

圖3：NPN三極管加下拉電阻

如圖4，對于PNP三極管，更應該在b極加一個上拉電阻(2~10k)，原理同上。

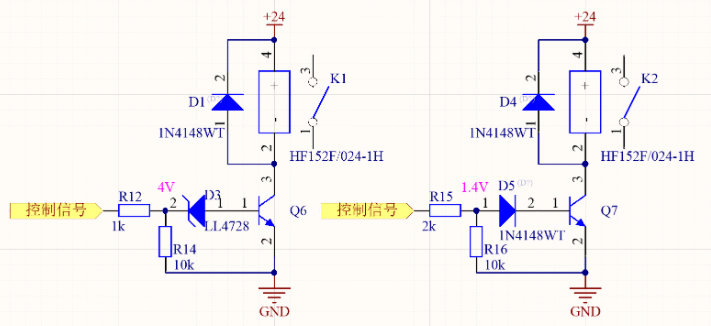

圖4：PNP三極管加上拉電阻

如圖4和圖5，對于感性負載，必須在負載兩端并一個反向的續流二極管;三極管在關斷時，線圈會自感產生很高的反向電動勢，而續流二極管提供的續流通路，同時鉗位反向電動勢。防止擊穿三極管。

續流二極管的選型必須是快恢復二極管或肖特基二極管，兩者響應速度快。

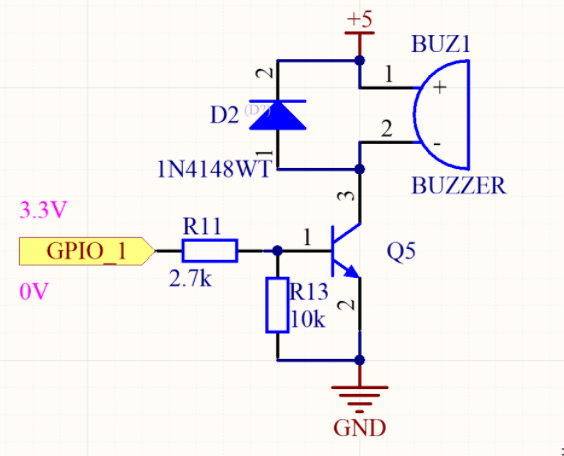

圖5：NPN三極管驅動蜂鳴器

如圖5，對于某些控制信號為低電平時，可能并不是真正的0V，一般在1V以內，為保證三極管完全截止，不得不在三極管b極加一個反向穩壓管或正向二極管，以提高三極管導通的閾值電壓(或鉗位電壓);根據經驗，推挽輸出的數字信號不用加;OC輸出、二極管輸出以及延時控制有必要加;通常穩壓管正常的工作電流≥1mA。

圖6：NPN三極管驅動繼電器

如圖6，為三極管延時導通，快速關斷的一個仿真電路，D1、R2、C1、D2構成延時導通Q2的回路，C1的電壓為12V的時候Q2導通;R3、Q1、R4、R1構成快速關斷Q2的回路，C1通過R3和Q1快速放電。

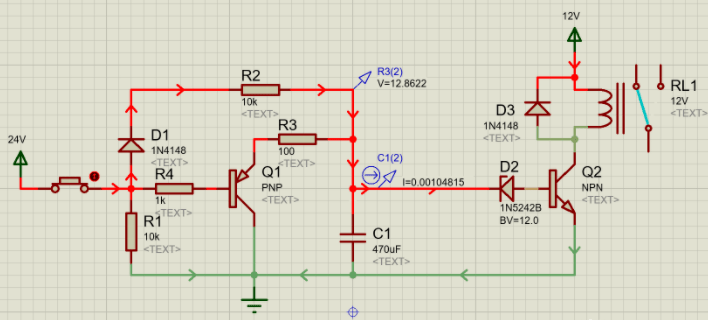

圖7：用三極管實現繼電器的延時控制

要點：

對于NPN三極管，在不考慮三極管的情況下，b極電阻與下拉電阻的分壓必須大于0.7V(箭頭兩端壓降)，PNP同理;

b極電流必須≥1mA可保證三極管處于飽和狀態，此時Ic滿足三極管最大的驅動能力。

另外，對于三極管的放大倍數β，指的是輸出電流的驅動能力放大了β，比如100倍，并不是把輸出電流真正的放大了100倍;切記。
