在物聯網時代，越來越多的設備相互連接。但是每個設備都使用不同的通信協議，這使得從單個設備控制它們變得困難。幸運的是，有一個解決方案——OpenHAB。開放家庭自動化總線(OpenHAB)是一個開源的、與技術無關的家庭自動化平臺，它作為智能家居的中心運行。OpenHAB與智能和非智能設備進行通信，執行用戶自定義的操作，并提供帶有用戶自定義信息的網頁以及用戶自定義的工具來與所有設備進行交互。它允許用戶使用一個界面控制來自知名制造商的所有設備。為了實現這一點，OpenHAB對某些功能和操作進行了分段和劃分。

因此，在本教程中，我們將在樹莓派上安裝和設置OpenHAB。在我們之前的教程中，我們已經介紹了其他智能家居平臺，如home Assistant， ESPHome和Tasmota，如果您感興趣，請查看它們。

組件的要求

?硬件

?覆盆子π

?Micro - SD卡

?SD卡讀卡器

軟件

?OpenHAB鏡像文件

?Balena腐蝕裝置

在樹莓派上安裝OpenHAB

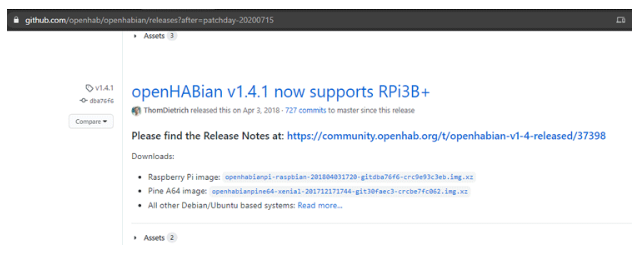

步驟1：要在樹莓派上安裝OpenHAB，首先，從OpenHAB頁面下載適合您的樹莓派的OpenHabian磁盤映像。我們將在這個項目中使用樹莓派4B。

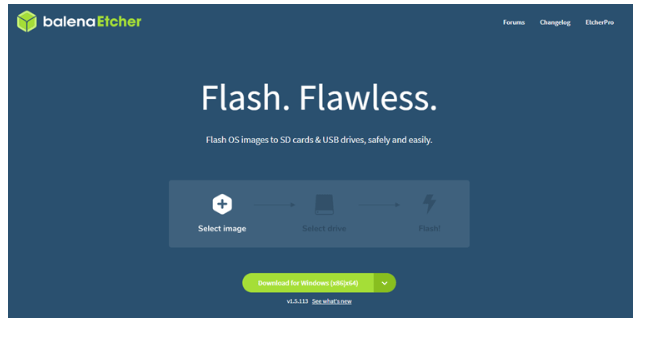

步驟2：然后下載balenaEtcher用于在樹莓派上閃爍圖像文件。Etcher是一個免費的開源實用程序，可以幫助刻錄圖像文件，如。iso，。img文件和壓縮文件夾，以創建活動SD卡和USB閃存驅動器。

步驟3：安裝完成后，打開Etcher應用程序。Etcher分三步安裝操作系統;第一步是選擇圖像。要選擇圖像文件，請單擊Etcher中的select image并選擇OpenHabian圖像文件。選擇對應的SD卡，單擊“Flash”。

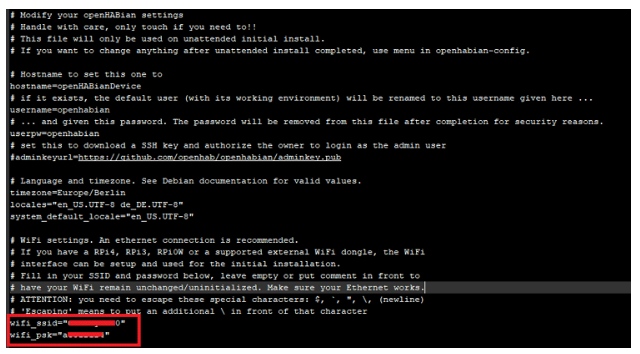

對于樹莓派來說，最可靠的網絡設置是使用以太網電纜連接它;不過，如果你想配置Wi-Fi，你可以試試這個。導航到你的SD卡，即openhabian引導，打開一個名為“openhabian.conf”的文件?，F(xiàn)在，在文件中，取消注釋并完成讀取wifi_ssid=“”和wifi_psk=“”的行，并輸入Wi-Fi名稱和密碼。

步驟4：現在，卸載SD卡，將其從讀卡器中取出并插入樹莓派。將電源連接到樹莓派上，等待安裝完成。大概需要20到30分鐘。之后，您應該能夠從同一本地網絡上的任何設備訪問OpenHAB web UI。要訪問OpenHAB頁面，請導航到瀏覽器，并鍵入http://your-pi-ip-address:8080。如果頁面打不開，再等10分鐘。

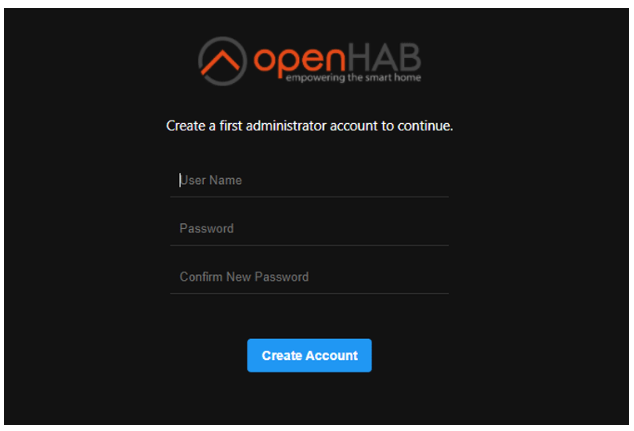

在此之后，您將被要求創建一個OpenHAB管理員帳戶。輸入用戶名，密碼，然后點擊“創建帳戶”。

創建帳戶后，在下一個屏幕上設置語言、地區、時區和位置。您可以跳過位置設置步驟，稍后再完成。

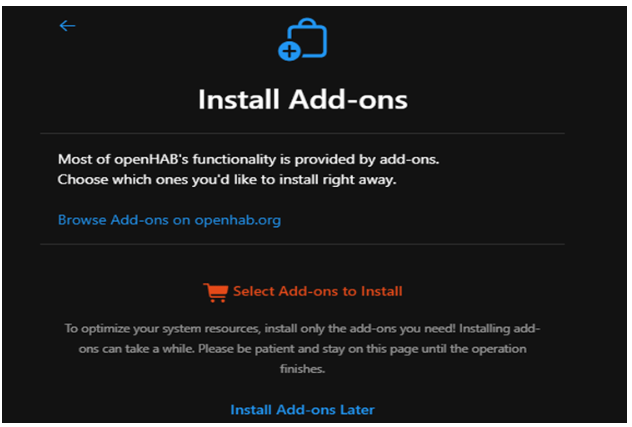

現在您可以選擇安裝OpenHAB附加組件。如果您希望稍后安裝附加組件，請單擊“稍后安裝附加組件”。您可以隨時安裝/刪除附加組件，使您能夠隨著時間的推移修改和改進您的系統。

完成設置后，您將被重定向到OpenHAB儀表板。

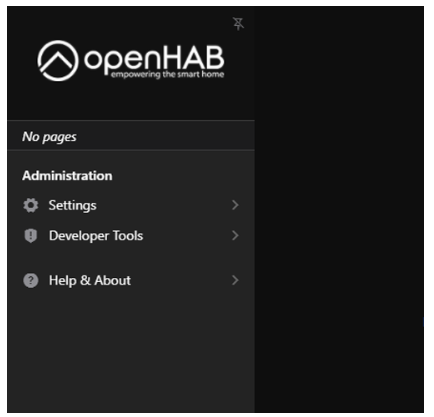

至此，OpenHAB的設置就完成了。在左邊，你會看到菜單。在這里，您可以更改系統設置并安裝Bindings。

在OpenHAB上讀取1線傳感器(ds18b20)數據

安裝OneWire和Exec綁定：

為了能夠使用某些模塊，如MQTT或單線連接，必須首先安裝必要的綁定。在這個例子中，我們從OneWireGPIO綁定開始。此綁定用于讀取連接到樹莓派GPIO的OneWire傳感器的溫度值。

要安裝OneWireGPIO綁定，請單擊側邊欄中的“設置”，然后單擊“事物”。然后點擊位于右下角的藍色“+”按鈕。

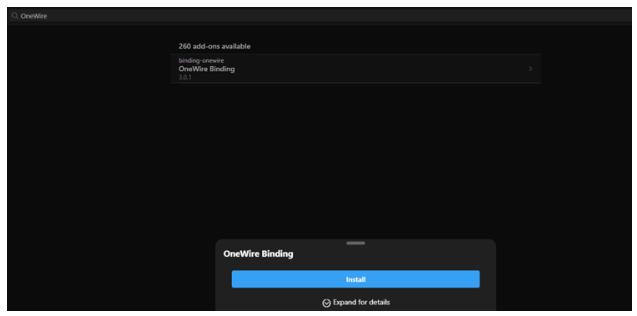

在下一個屏幕上，單擊“Install Bindings”。現在，搜索‘ OneWireGPIO ’綁定。單擊綁定，然后單擊Install。

現在，在下一步中，按照相同的過程安裝“Exec Binding”。此綁定用于執行任意shell命令。

連接樹莓派與DS18B20溫度傳感器

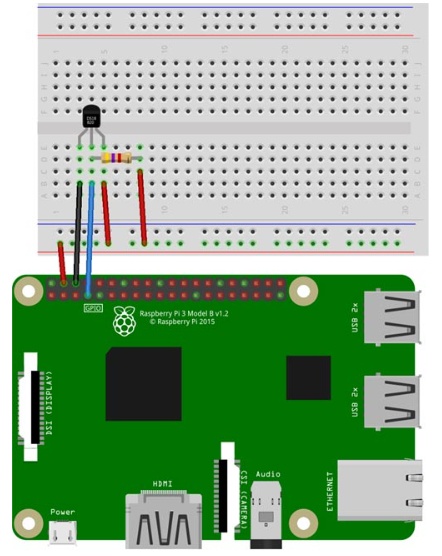

連接DS18B20 GND [Pin 1]到樹莓派的GND。將DS18B20 VDD[引腳3]連接到樹莓派的5V引腳。然后將DS18B20 DQ [Pin 2]連接到樹莓派的GPIO 4。最后，在DS18B20 DQ引腳和5V之間放置一個4.7k的上拉電阻。

使能單線接口：

現在，在Pi可以從傳感器接收數據之前，我們需要啟用One-Wire接口。一旦你連接了DS18B20， SSH到你的OpenHABian，導航到引導文件夾，使用下面的命令打開config.txt文件：

在文件末尾添加如下所示的行，并保存更改。

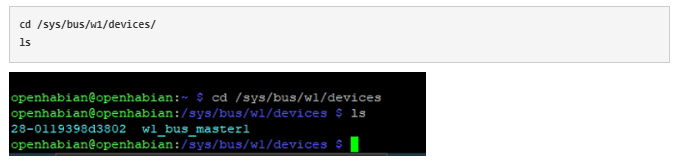

重新啟動樹莓派，然后導航到1-Wire設備文件夾并列出設備，以確保傳感器已正確加載。

1線制溫度傳感器的UID (28-xxxxxxxxxxxx)如上圖所示。如果w1目錄不存在，說明沒有加載1線驅動程序，您需要檢查config.txt并確保它是正確的。

現在，輸入cd 28-XXXXXXXXXXXX(將X改為您的地址)。例如:

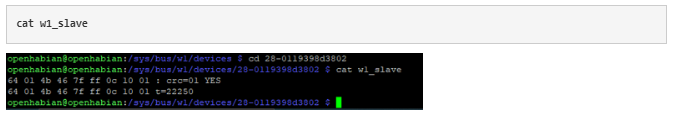

然后使用下面給出的命令讀取傳感器數據;

在上圖中，溫度讀數為t=22250，表示溫度為22.2500℃

創建OpenHAB項目、事物和站點地圖

在最后一步中，我們將創建OpenHAB模塊來顯示溫度數據。為此，我們將添加Items、Things和Sitemaps。

首先，我們將創建一個。thing。為此，使用以下命令進入things目錄：

現在，使用下面的命令在things目錄下創建一個新文件：

粘貼下面的行

現在，在下一步中創建一個新的.items文件。為此，使用以下命令進入items目錄：

現在，用下面的命令在items目錄下創建一個新文件：

粘貼下面的行

現在，在下一步中創建一個新的.sitemap文件。為此，使用以下命令進入items目錄：

現在，用下面的命令在items目錄下創建一個新文件：

粘貼下面的行

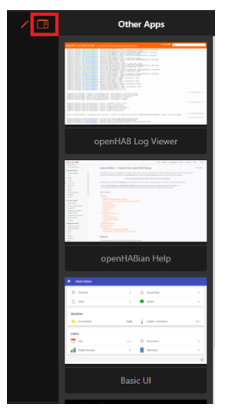

完成這些后，您現在應該有一個功能齊全的1線溫度傳感器網絡，可以顯示實時溫度。要訪問Web UI，請單擊右上角的“其他應用程序”圖標，然后單擊“基本UI”。

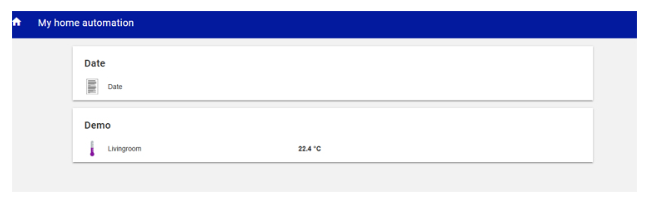

您將被重定向到Web UI：

這就是在樹莓派上安裝OpenHAB的方法。
