盡管作為離散單位,電源通常能夠遵守有關電磁干擾的規定,但必須在一個完整的系統中驗證遵守情況。如果需要將一個新的AC-DC電源單元整合到系統設計中,這意味著所涉及的工程團隊必須自己處理EMI方面的問題,從而應對眾多挑戰。本文將討論需要解決的問題以及如何最大限度地減少工作負載。

根據最終產品的市場需求,工程師需要了解某些EMI標準。在美國,有公平競爭委員會第15類A和B,而全球?qū)⑦m用獨立選舉委員會第32類A和B標準。雖然應該認識到這些標準并非完全相同,但它們?nèi)匀幌喈?dāng)一致。因此,只要其中之一得到合理程度的容忍,它就能夠與另一目標一致。

對于這兩個標準,A類涉及在商業、工業或商業環境中使用的設備。相反,B類涉及住宅使用。后者具有更大的嚴格性,因為設備被認為是在控制較少的環境中運行,發生交叉干擾的可能性更大。

在生產時,psu制造商通常會確保其設備符合上述EMC標準之一。這是在單獨測試它們的時候,而不是與它們最終將具有的系統結合起來。由于法定電磁兼容性(EMC)認證適用于整個系統,因此,psu產生的噪聲必須添加到數據線、時鐘和類似的數據中。然后,總數必須低于標準認為可以接受的數字。

當只涉及一個psu時,系統很有可能達到必要的emc合規性。因此,工程師可以避免將外部濾波納入其設計中的困難。正如我們將看到的,一旦考慮到多個主系統,事情就變得越來越復雜。

在系統中作為模塊安裝的AC-DCS通常會有一個連接底盤主連接器或飛行引導器的有線連接,在那里進行EMI測量。這意味著這條電纜可能會被接收到,這可能會增加不遵守EMC的風險。只要AC-DC模塊的EMC符合性有一個合理的余地,那么系統應該能夠獲得認證,只要注意接地和電纜路由。

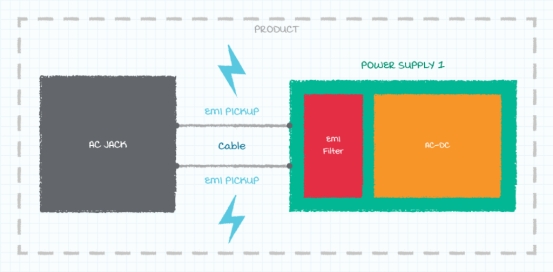

圖1 EMI的接收通常出現在電纜上。

單一外部過濾器

然而,有幾個原因表明,使用內部過濾器指定AC-DC可能不是最好的方法。例如,如果僅使用內部過濾器無法實現完全的EMC兼容性,那么可能還需要向設計中添加外部過濾器。這不僅會增加部件的總成本,還會占用更多的工程資源。額外的濾波帶來的歐姆損失肯定會對整體系統效率產生影響。此外,在某些情況下,內部和外部濾波器可能會相互作用,在某些頻率引起共振,從而可能增加EMI水平。

與這種設計過度且效率低下的安排不同,只有一個外部過濾器可以證明是一個更好的解決方案。這樣的濾波器將位于交流進口附近,并更好地與實際的系統負載匹配。內部過濾器往往具有在輸出負載和溫度水平方面處理最壞情況的規范。然而,實際的應用程序可能沒有這些苛刻的要求。因此,如果一個外部的過濾器是來源和添加到系統后,在合并了psu或pus,這可能是顯著的便宜,也有一個較小的格式。從工程和商業的角度來看,這兩者都是有利的.

在一個設計中,有幾個PUS放置在一個N+N配置中,其中至少有一個連續的空轉,有一個外部的通用濾波器的評級僅為實際的數量在任何時候的PUS的電源是可能的。對于每一個特別用途股的內部過濾器的需求將被抵消,并可實現顯著的降低材料包成本。

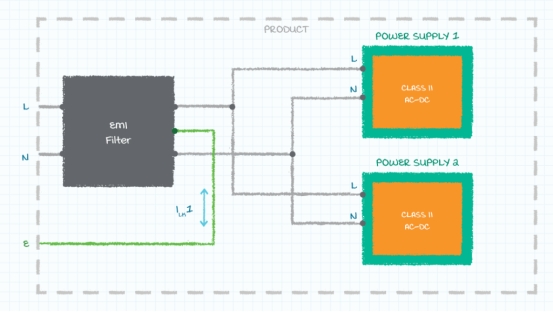

圖2 與單一濾波器的流線型方法相比,多個PUS(左)上的單個濾波器(右)。

最佳過濾策略

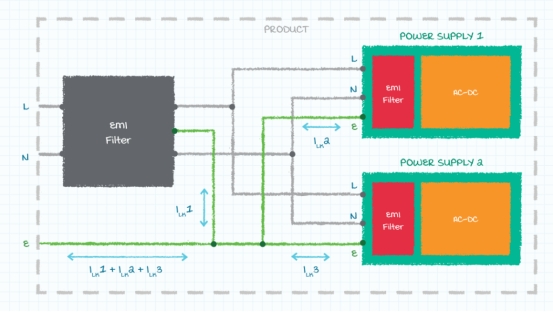

當一個系統具有多個功能時,可能會出現其他問題。附加效應將意味著所看到的EMI特性更加復雜,結果是外部濾波被要求。這將導致所涉及的所有不同過濾器之間的相互作用,特別是在特定時間未加載的過濾器。需要認真考慮每個濾波器的泄漏電流對系統整體效率的影響。

在設計工程師面前,崔可以為他們提供各種可能的選擇,允許他們關注不同的用例場景。解決方案可以包括EMI篩選器,也可以不包括在內,這取決于應用程序環境的要求。這些都符合CISPRR32B類限制作為電路板模塊的內部濾波。它們是二級安全等級--包括額外的絕緣材料--泄漏電流很低,因此系統的操作參數不會受到影響。

另一個例子是15W級的?15B系列 .在本系列中合并的AC-DC單元包含了濾波,從而使它們能夠滿足B類EMC要求。由于這些都是打開的框架,其固有的EMI水平較低,所以所需的過濾水平是非常小的。這意味著所需的額外費用最少。

為了進一步降低總成本,?PBC-15C系列 不包括內部過濾。相反,這些15W輸出單元依賴于系統過濾器的支持,在許多情況下,它已經需要存在。同樣,低電流泄漏也得到維護。

雖然確保滿足EMC要求至關重要,但這可以通過多種方式實現。根據標準,最優濾波策略可以采取完全不同的形式。通過考慮如何最好地應用過濾,可以避免與認證相關的大部分工程努力,同時降低BOM成本,避免相互作用和當前的泄漏問題。
